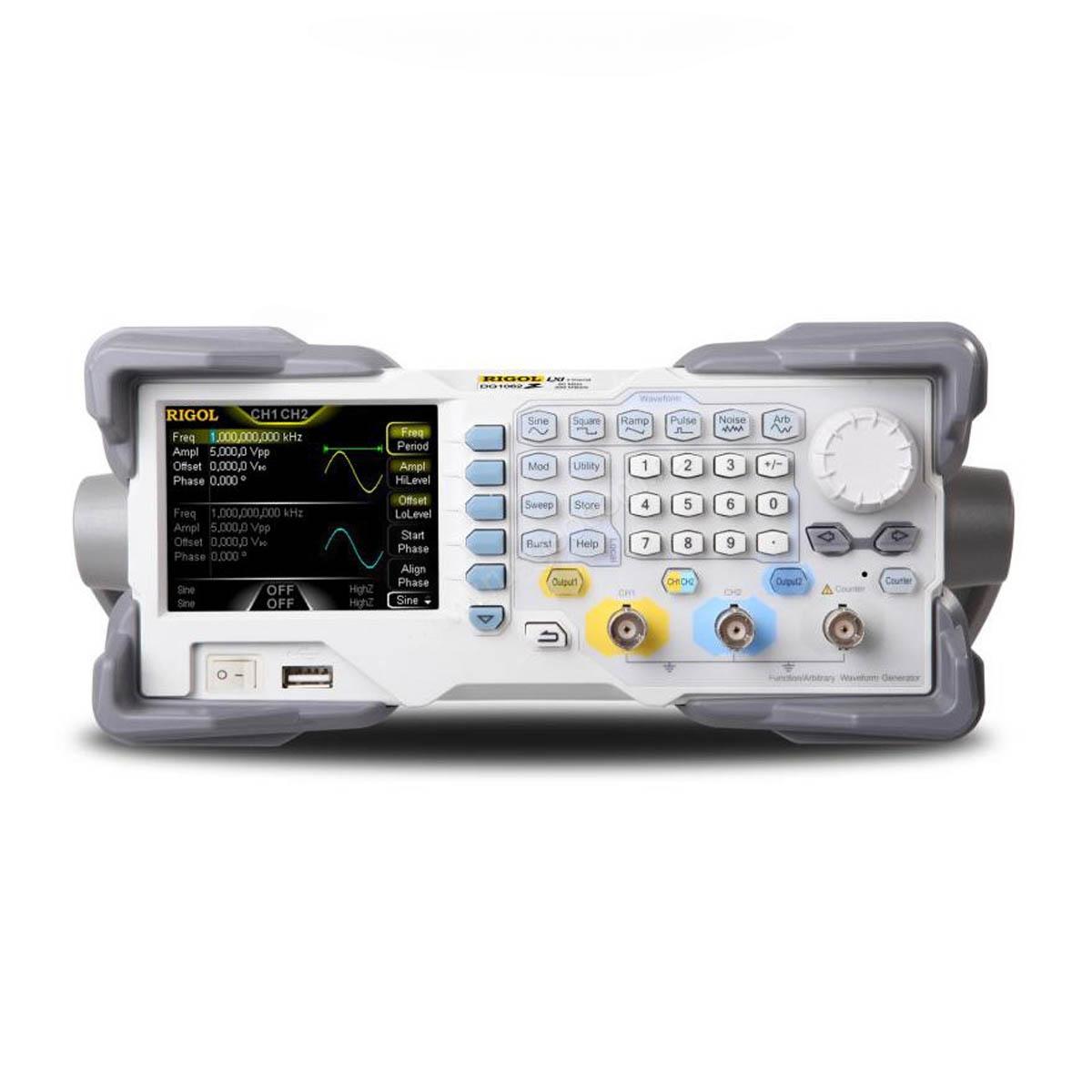

Универсальный генератор сигналов RIGOL DG1032Z

Производитель Rigol
Количество:

Цена:

73 027 р.
Товар добавлен в корзину
  • картинка Сравнить
  • картинка Запомнить

Универсальный генератор сигналов Rigol DG1032Z использует инновационную технологию поточечного формирования сигналов произвольной формы SiFi, позволяющую восстанавливать сигнал без искажений и более точно, чем в обычных генераторах сигналов, уменьшить влияние дискретизации и обеспечить малый джиттер. Большое количество встроенных форм сигналов и типов модуляции, а также низкий уровень собственных шумов делают генератор сигналов Rigol DG1032Z незаменимым при использовании в измерительных задачах различной сложности.

Rigol DG1032Z
Максимальная выходная частота

30 МГц

Количество каналов

2

Форма сигнала

стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум
160 типов специальной формы
Синусоидальный канал
Гармонические искажения типичное (0 дБм)
< -65 дБн (DC ~ 10 МГц)
< -55 дБн (>10МГц ~ 30 МГц)
Общие гармонические искажения < 0,075% (10-20 кГц, 0 дБм)
Негармонические искажения

типичное (0 дБм)
< -70 дБн (DC ~ 10 МГц)
< -70 дБн + 6 дБ/октаву (>10 МГц)

Фазовый шум типичное (0 дБм)
-125 дБн/Гц @ 10 кГц
Прямоугольный канал
Время нарастания / спада < 10 нс (1 Вп-п) типичное
Выброс < 5 % (100 кГц, 1 Вп-п) типичное
Коэф. заполнения 0,01% ~ 99,99% (ограничена установленной частотой)
Ассиметрия

1% от периода + 5 нс
Джиттер (СКЗ)


типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)
Пилообразный канал
Нелинейность < 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное
Симмметрия 0 ~ 100%
Импульсный сигнал
Длительность импульса ≥ 16 нс (ограничена установленной частотой)
Время нарастания / спада ≥ 10 нс (ограничена установленной частотой и длительностью импульса)
Выброс < 5 % (1 Вп-п) типичное
Джиттер (СКЗ)
типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала 8 ~ 2 М точек (16 М точек опция)
Вертикальное разрешение 14 бит
Частота дискретизации

200 Мвыб/сек
Время нарастания < 5 нс (1 Вп-п) типичное
Джиттер (СКЗ) типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)
Способ редактирования по точкам, сегментами, встроенное построение формы
Генератор гармоник

Порядок гармоник

≤ 8

Тип гармоник

четные, нечетные, все, пользовательские
Амплитуда гармоник регулируемая для каждой гармоники
Фаза гармоник

регулируемая для каждой гармоники
