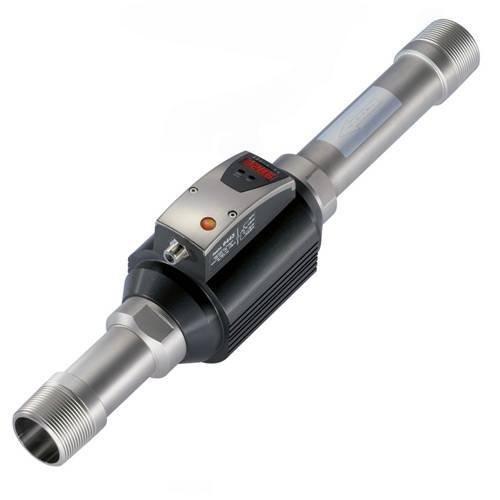

Счетчик сжатого воздуха Testo 6443

Счетчик сжатого воздуха Testo 6443

Testo 6443 – прибор, предназначенный для измерения мгновенного расхода сжатого воздуха, а также суммарного потребления за период. Счетчик широко применяется на различных промышленных предприятиях, использующий сжатый воздух в качестве энергоносителя или в технологических процессах. Показания расходомера позволяют инженерам-энергетикам своевременно обнаружить утечки воздуха, осуществить анализ его потребления, а также разработать мероприятия по экономии и повышению энергоэффективности.

Стационарная система измерений Testo 6443 состоит из непосредственно измеряющего блока, входящих в него двух патрубков с условным проходом диаметром 40мм и обогреваемым сенсором со стеклянным покрытием. Для монтажа расходомера достаточно присоединить патрубки к соответствующим трубам воздухопровода при помощи муфт.

Testo 6443 обеспечивает высокую точность измерений благодаря тому, что его сенсор не монтируется на трубопровод не отдельно, а уже установлен в прибор, что полностью исключает ошибки при монтаже и связанную с этим погрешность измерений.

Прибор учета сжатого воздуха Testo 6443 измеряет моментальный расход воздуха в пределах от 1,3 до 410 нормальных метров кубических в час. Также измерения могут осуществляться в нормальных литрах в минуту.

Из других характеристик прибора можно выделить корпус, изготовленный из литого под давлением цинка, обеспечивает полную непроницаемость для пыли и влаги, соответствующую IP65 по стандарту EN 60529.

Testo 6443
Диаметр трубы DN 40 (для труб 1 1/2“)
Диапазон измерения (1:300) 1.3 до 410 нм³/ч
Максимальное отображаемое значение 492 нм³/ч
Крепление: резьба (с двух сторон) /
материал
R1 1/2,
Нержавеющая сталь 1.4401
Длина трубы для измерений 475 мм (короткая резьба с двух
сторон)
Вес 3.0 кг
Сенсор Обогреваемый сенсор со стеклянным покрытием
Погрешность для классов сжатого воздуха (ISO 8573: частицы - влажность - масло) 1 -4-1: ±3% от изм. значения ±0.3% от конечного значения
для классов сжатого воздуха (ISO 8573: частицы - влажность - масло) 3-4-4: ±6% от изм. значения ±0.6% от конечного значения
Быстродействие < 0.1 сек (для параметра затухания = 0), задержка через меню (0 с до 1 с)
Отображаемая температура 0... +60 °С, погрешность ±2К
Дисплей, управление 4-цифровой буквенно-цифровой индикатор, две кнопки управления, меню управления, LED (4х зеленых для физ. единиц, Зх желтых для
“отображение х 1,000яили режима переключения)
Единицы отображения нм³/ч, нл/мин, нм³, °С (выбираемые единицы через зеленый LED)
Электрические подключения М12х1 разъем, нагрузка 250 мА, защита от короткого замыкания (синхронизирована), защита от обратной полярности, защита от перезгрузки
Testo рекомендует кабель (принадлежность) № заказа 0699 3393
Электропитание 19...30 VDC, потребление тока < 100 мА
Выходные сигналы Через меню управления, 4 комбинации параметров, см. стр. 6
Импульсный выход Счетчик потребления (значение доступно после перезагрузки или потери напряжения из-за неудаляемого хранения),
значения 0.001 ...1,000,000 м³, длительность импульса 0.02с... 2 с, 24 VDC уровень
Аналаговый выход 4...20 мА (4-х проводной), макс. нагрузка 500 Ом, свободная градуировка от 0 до конца измерительного диапазона
Переключаемые выходы 2 переключаемых выхода, параметризуемые, (зависимые от потребления или объемного расхода, зависимые/независимые от времени от времени,
открытые, закрытые, гистерезис, окно), с максимальной нагрузка 19...30 VDC или 250 мА каждый, статус переключения отображается черезю2 LED
Условия процесса 0...+60 6С, PN 16, ОВ < 90 %ОВ, качество воздуха ISO 8573: рекомендуемый класс 1-4-1
Температура окр. среды 0...+60°С
Температура хранения -25...+85°С
Контакт со средой Материал нерж. сталь 1.4301 или 1.4401 (см. выше), РЕЕК, полиэстр, анодизированный алюминий, керамика
Корпус РВТ (GF 20%), литой под давлением цинк, IP65 / III
ЕМС В соответствии с 89/336 EWG
