РЗА4-0,9 зеркальная антенная система с разборным рефлектором 10 — 90 ГГц
бесплатное

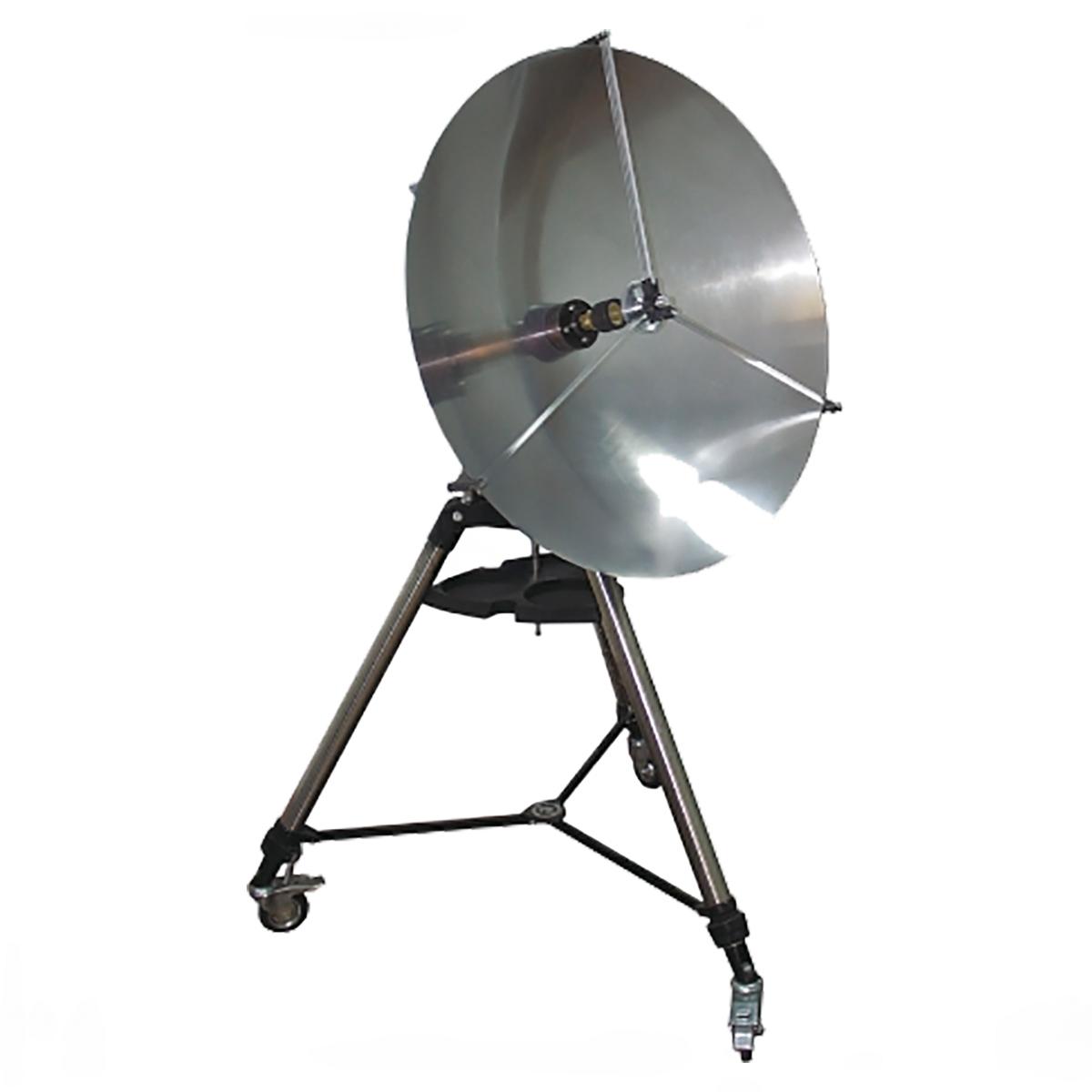

бесплатноРЗА4-0,9 Зеркальная антенная система с разборным рефлектором, диапазона частот 10 — 90 ГГц
Система выполнена по схеме "Кассегрена". Рекомендована для приема сигналов спутниковых и радиорелейных линий связи, а также экспериментальных исследований. Благодаря сборно-разборной конструкции рефлектора, позволяет осуществить монтаж антенной системы в труднодоступных местах и существенно облегчить её транспортировку.
Обеспечивает прием и передачу сигнала по участкам диапазона частот от 10 до 90 ГГц с различными видами поляризации: линейной, двойной линейной, круговой правого и левого вращения, в зависимости от типа установленного облучателя.
Быстрая смена частотного диапазона и вида поляризации осуществляется путем установки сменных облучающих систем.
При замене облучающей системы не требуется производить дополнительные настройки контррефлектора антенной системы.
Высокоточное исполнение рефлектора и примененная конструкция антенной системы позволило достичь значения КИП не хуже КИП цельнометаллических прецизионных зеркальных антенных систем.
Может быть укомплектована устройством поворота облучателя для подстройки антенны по поляризации.
| Прибор: | РЗА4-0,9 |
|---|---|
| Диапазон частот | 10-90 ГГц |
| Диаметр рефлектора | 0,9 м |
| Диаметр контррефлектора | 92 мм |
| Угол α | 55° |
| Масса | 15,7 кг |
| Время развертывания изделия из транспортного состояния в рабочее | 40 минут |
| Время смены облучающей системы | 2 минуты |
| Количество секций рефлектора | 6 |
| КНД (X-диапазон) | не хуже 33 дБ |
| КНД (Ku-диапазон) | не хуже 38 дБ |
| КНД (K-диапазон) | не хуже 42 дБ |
| КНД (Ka-диапазон) | не хуже 45 дБ |
| КНД (U-диапазон) | не хуже 49 дБ |
| КНД (V-диапазон) | не хуже 53 дБ |
| КНД (E-диапазон) | не хуже 55 дБ |
