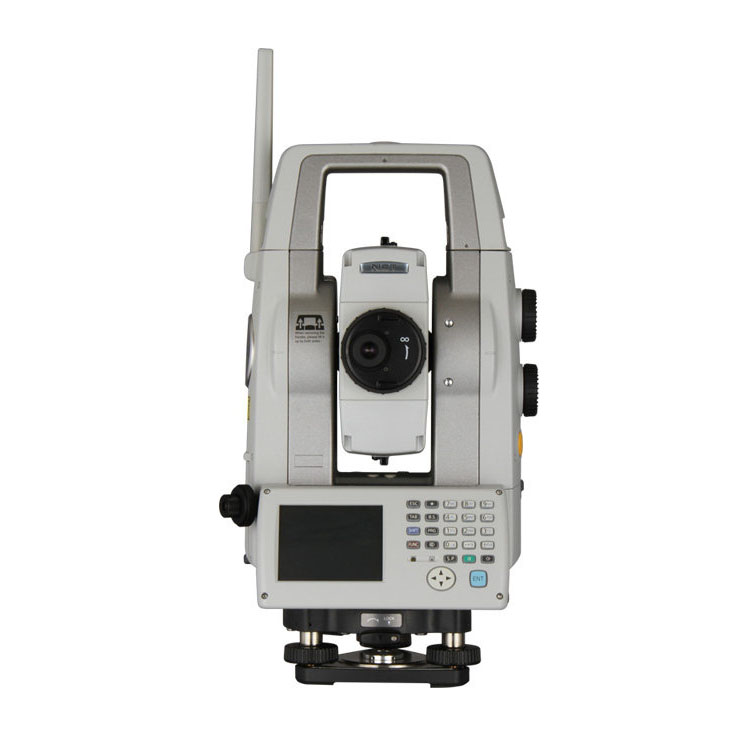

Уникальные высокоточные тахеометры компании Sokkia серии NET хорошо известны специалистам уже более 20 лет. Новое поколение тахеометров этой серии получило название NETAXII. Как и ранее, имеется две модели – NET05AXII и NET1AXII с угловой точностью 0,5" и 1" соответственно.
Такой точности угловых измерений удалось достичь за счет применения уникальных технологических решений. Абсолютные датчики считывания информации с угломерных кодовых дисков совмещены в этих инструментах с запатентованной системой независимой калибровки угломерной части (Independent Angular Calibration System – IACS), что гарантирует высочайшую точность и стабильность измерения углов.
Дальномерная часть этих инструментов также уникальна. В частности, тахеометры позволяют измерять расстояния на стеклянные призмы с точностью 0,8мм + 1ppm (NET05AXII) и 1мм + 1ppm (NET1AXII), а без использования отражателей обеспечивается точность измерений 1мм + 1ppm (NET05AXII) и 2мм + 1ppm (NET1AXII). Но особого внимания заслуживает точность, достигаемая по отражательным мишеням. На расстояниях до 200 метров у тахеометров NET05AXII этот показатель равен 0,5мм + 1ppm, а у тахеометров NET1AXII соответственно 1мм + 1ppm. Другими словами, эти инструменты измеряют расстояния на отражающие мишени с погрешностью порядка 1 миллиметра или даже еще точнее.
Обе модели тахеометров оснащены сервомоторами с очень высокой скоростью углового вращения 85° в секунду, что позволяет осуществлять автоматическое слежение даже быстро двигающихся целей. Еще одной технологической особенностью приборов является функция Auto Pointing, которая гарантирует автоматическое наведение на призму или отражающую пленку с очень высокой точностью. На стеклянные призмы, расположенные на удалении до 1000 метров, инструменты наводятся с точностью 1" (что составляет погрешность 1 мм на 200 м), а на отражающие мишени на удалении до 50 метров точность автоматического наведения составляет 4" (погрешность на 50 м не превышает 1 мм). Но с функцией автоматического наведения связано еще одно инновационное технологическое решение. В случае если в поле зрения зрительной трубы тахеометра находится несколько призм (или отражательных мишеней), инструменты серии NETAXII позволяют автоматически наводиться на призму, расположенную ближе всего к перекрестью сетки нитей. Например, эта особенность может оказаться очень полезной при выполнении автоматических измерений в туннелях. Традиционные модели роботизированных электронных тахеометров в подобной ситуации наводятся на призму, которая расположена ближе всего к инструменту.
В инструментах используется технология Matrix Detection для определения координат всех имеющихся отражателей в некоторой заданной области. Например, если стоит задача выполнения повторных измерений одних и тех же отражателей с целью мониторинга деформаций инженерного сооружения, цикл измерений инструмент может выполнить очень быстро в автоматическом режиме. Благодаря этой функции измерения могут выполняться даже в темноте – тогда, когда человеческое зрение не сможет обеспечить точного наведения инструмента на отражатели. Более того, инструменты оборудованы специальной светодиодной подсветкой для обнаружения отражателей при недостаточной освещенности.
Как и другие современные роботизированные тахеометры Sokkia, электронные тахеометры серии NETAXII оснащены панелью управления с цветным графическим сенсорным экраном и расширенной клавиатурой, различными интерфейсами обмена данными (Bluetooth Class1, RS-232C и USB), разъемом для подключения внешнего USB накопителя емкостью до 8 Гб. Защита от неблагоприятных условий окружающей среды IP65 обеспечивает продолжительную работу инструментов в условиях высокой запыленности и влажности.
Входящее в стандартный комплект программное обеспечение MAGNET Field On Board еще больше расширяет возможности тахеометров при решении различных задач. Благодаря своим отличительным особенностям, включая высочайшую точность угловых и линейных измерений, эти приборы могут эффективно использоваться в самых разных приложениях. Электронные тахеометры серии NETAXII могут применяться для мониторинга деформаций инженерных сооружений, при строительстве специальных объектов (мостов, туннелей, высотных зданий и т.п.), в самолетостроении, судостроении, при производстве колесных тележек для высокоскоростных железнодорожных составов, для высокоточного монтажа промышленного оборудования – везде, где требуется достижение максимальной возможной точности. Также эти инструменты оптимально подходят для работы в составе системы высокоточных промышленных измерений MONMOS.
Sokkia NET1AXII | |
---|---|
Точность измерения углов | 1" |
Дальность измерения расстояний | |
без отражателя | 400 м |
на одну призму | 3500 м |
на отражающую пленку | 200 м |
Точность измерения расстояний | |
без отражателя | ± (2 + 1x10-6 х D) < 0.5 |
на призму | ± (1 + 1x10-6 х D) |
на отражающую пленку | ± (1 + 1x10-6 х D) < 0.3 |
Интервал измерения расстояний | |
точный режим | 0.9 с |
быстрый режим | Нет данных |
режим слежения | Нет данных |
Центрирование | |
тип центрира | Оптический |
точность | Нет данных |
Створоуказатель | нет |
Целеуказатель | есть |
Компенсатор | |
тип | Двухосевой |
диапазон работы | 6′ |
Зрительная труба | |
увеличение | 30 крат |
подсветка сетки нитей | Есть |
min расстояние фокусировки | Нет данных |
Питание | |
время работы без подзарядки батареи | около 4 ч |
время зарядки | 5.5 ч |
Управление | |
клавиатура | 25 клавиши на одной стороне, клавиша на боковой панели |
дисплей | Цветной сенсорный |
Интерфейсы | |
внешний накопитель | USB 2.0 Тип A / mini B до 8 Гб |
Bluetooth | Bluetooth Class1 |
коммуникационные порты | RS-232C и USB 2.0 Тип A / mini B |
Прочие характеристики | |
Память | 500 МБ |
Наводящие винты | Двухскоростные, сервопривод |
Влагопылезащита | IP65 |
Масса | 6.8 кг |
Рабочая температура | -20 °С... +50 °С |
Программное обеспечение | Базовые измерения, MAGNET Field Onboard |
Формат данных | SOKKIA SDR33, TOPCON (в т.ч. gts6 / gts7), AutoCAD (dxf / dwg), ESRI Shape, TDS, LandXML, MOSS GENIO, CSV, Microstation |
Страна изготовления | Япония |
Гарантийный срок | 1 год |
