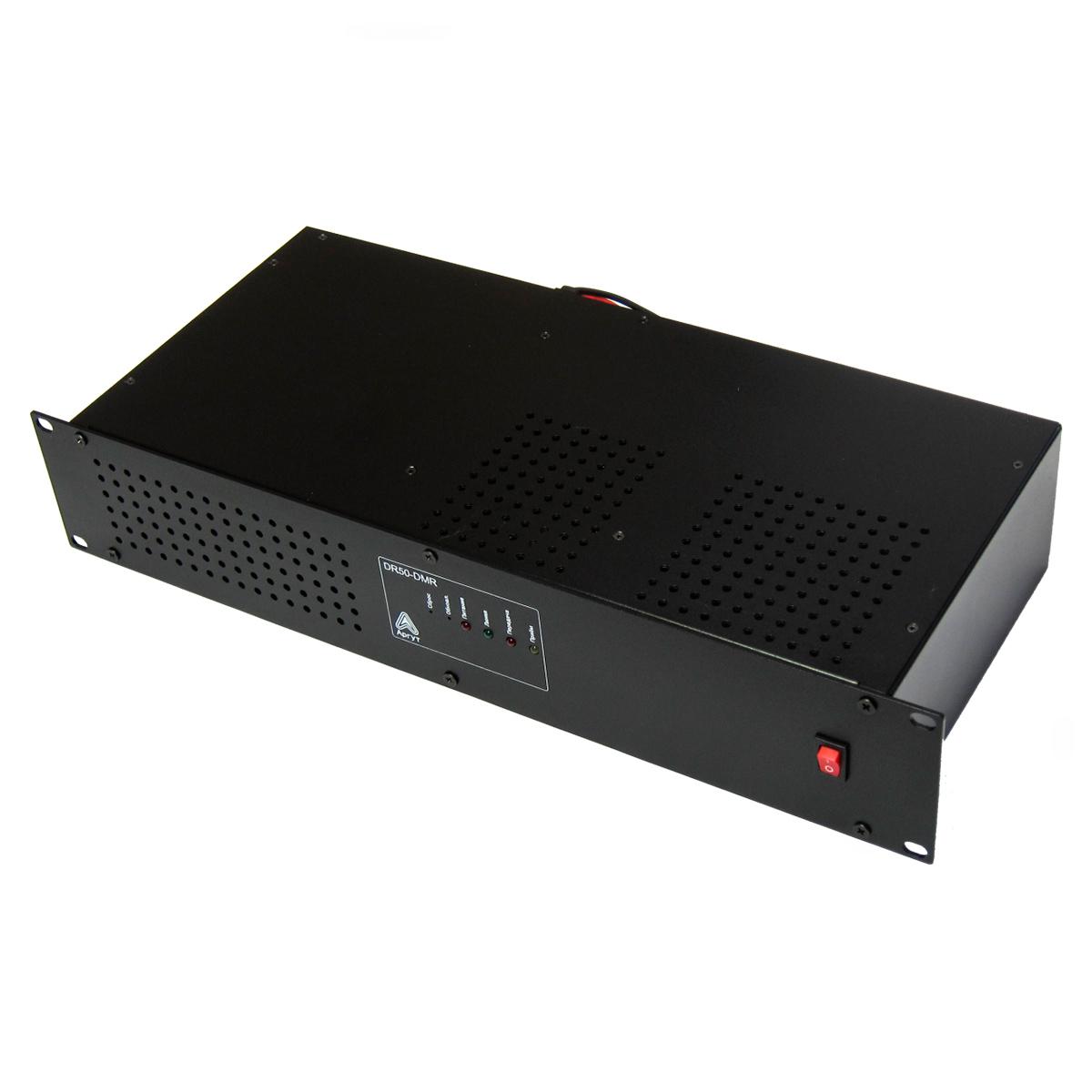

Радиоретранслятор Аргут DR50-DMR UHF

Радиоретрансляторы предназначены для обеспечения однонаправленной ретрансляции радиосигнала при организации подвижной оперативной двусторонней двухчастотной симплексной телефонной радиосвязи в составе цифровых и аналоговых систем.

Радиоретрансляторы совместимы с парком цифровых (шаг сетки рабочих частот 12,5 кГц) и аналоговых радиостанций (шаг сетки рабочих частот 12,5 и 25,0 кГц).

Расчётная дальность радиосвязи Диапазон UHF

  • 14,0 км в городе
  • 23,6 км в пригороде
  • 72,1 км на открытой местности

Радиосвязь "радиоретранслятор – автомобиль", высота подвеса антенны 20 м, антенна штыревая (Ку = 3 дБи), схема АФУ с дуплексером.

Расчёт выполнен по модели Окамура-Хата для типичных условий. Реальная дальность радиосвязи будет зависеть от рельефа местности, окружающей застройки, погодных условий, препятствий на трассе распространения радиосигнала, наличия помехи в радиоканале.

Аргут DR50-DMR UHF
Приемник
Тип супергетеродин
Чувствительность в аналоговом режиме (СИНАД 12дБ), 1/2 э.д.с 0,40 мкВ или -115 дБм (UHF, шаг сетки частот 12,5 кГц); 0,35 мкВ или -116 дБм (UHF, шаг сетки частот 25,0 кГц)
Чувствительность в цифровом режиме (BER=5%), 1/2 э.д.с 0,40 мкВ или -115 дБм
Избирательность по соседнему каналу, дБ 65 (UHF, шаг сетки частот 12,5 кГц); 75 (UHF, шаг сетки частот 25,0 кГц); 65 (UHF, цифровой режим)
Интермодуляционная избирательность, дБ 70
Коэффициент нелинейных искажений, % нет
Передатчик
Отклонение частоты от номинального значения в миллионных долях (N·10-6) 2,5 (UHF, шаг сетки частот 12,5 кГц); 3,0 (UHF, шаг сетки частот 25,0 кГц); 1,5 (цифровой режим)
Мощность несущей, Вт от 8 до 18 (UHF, пониженная); от 18 до 45 (UHF, номинальная); от 45 до 55 (UHF, повышенная)
Максимальная девиация частоты в аналоговом режиме, кГц 2,5 (шаг сетки частот 12,5 кГц); 5,0 (шаг сетки частот 25,0 кГц)
Относительный уровень побочных излучений, дБ -70
Коэффициент нелинейных искажений, % 5
Среднеквадратичная ошибка модуляции RMS Deviation Error, % 5
Отклонение символьной девиации от номинального значения (1944 Гц), % 7
Функции
Мощность передатчика, Вт55
Радиус действия, км72,1 (UHF)
VHFда
UHFда
Диапазон частот 2, мин., МГц430
Диапазон частот 2, макс., МГц470
Переключение мощности передатчикада
Вид модуляцииFM
Чувствительность, мкВ0,4
Количество каналов8
Количество кодов CTCSS52
Количество кодов CC16
Программирование с компьютерада
Корпусметаллический
Потребляемый ток, А15
Характеристики
Рабочий диапазон частот, МГц 430-470
Частотный диапазон UHF
Максимальная выходная мощность передатчика, Вт 5
Тип радиоинтерфейса цифровой
Цифровой стандарт связи DMR
Спецификация радиоинтерфейса ETSI TS 102 361-1, -2
Речевые кодеки g.711 uLaw; GSM 6.10 FR
Сетевые протоколы ARP; IP; ICMP; UDP; TCP; HTTP
Тип сетевого интерфейса 10/100BASE-T Ethernet
Количество каналов 8
Шаг сетки частот, кГц 12,5 (цифровой режим); 12,5 и 25,0 (аналоговый режим)
Волновое сопротивление тракта АФУ, Ом 50
Тип ВЧ-соединителя N (f)
Номинальное напряжение питания, В 13,6
Максимальный потребляемый ток, А 15
Диапазон рабочих температур при эксплуатацииот -25°С до +55°С
Габаритные размеры (ШхВхГ)484 x 90 x 230 мм
Масса4,95 кг
