Радиомодем SATEL Satelline CGR15

Радиомодем Satelline CGR15 от финского бренда SATEL представляет собой опциональный модуль для расширения функциональных возможностей контроллера Leica CS15 при проведении изысканий с любым совместимым GNSS-приемником семейства Viva. Модем обеспечивает прием дифференциальных поправок по УКВ-каналу для полноценной реализации режима RTK в местах с неустойчивой GSM/GPRS-связью или районах, где такое покрытие отсутствует.

Функциональные возможности

В конструкции применен радио-модуль SATEL TA-21, который разработан на основе SLR5, модема для геодезических приемников. Главное отличие: TA-21 работает только на прием.

Ресивер осуществляет прием сигналов в диапазоне частот 403-470 МГц. При использовании с ПО Viva SmartWorx не ниже версии 4.0, поддерживается полная совместимость с протоколами Satel 3AS, PacCrest 4-FSK, GMSK и TrimTalk.

Особенности

  • Модульная конструкция упрощает интеграцию модема в состав RTK систем.
  • Прибор не работает в режиме передатчика, поэтому он более доступен и не нуждается в лицензировании.
  • Регулировка ширины канала – 12.5, 20 или 25 МГц.
  • Питание напряжением номиналом 5 В непосредственно от контроллера.
  • USB-интерфейс для настройки.
  • Функции тестирования FullCR16 и проверки на ошибки с режимом коррекции, поддерживаются команды SL.

Конструкция

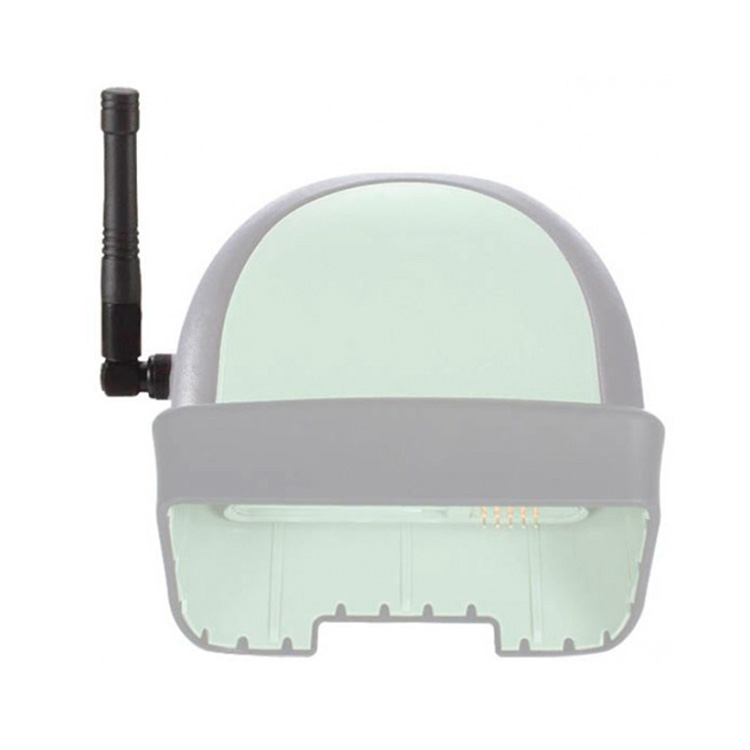

UHF-радиомодем SATEL Satelline CGR15 устанавливается непосредственно на верхнюю часть корпуса контроллера и крепится с помощью фиксатора. При этом пины 5-контактного разъема модема, которые служат для обмена данными и питания устройства, входят в гнездо GS06 на контроллере, что гарантирует надежное электрическое соединение. Скругленный корпус не цепляется за одежду, ветки и не мешает полевым изысканиям. Внутренний и внешний уплотнители служат для герметизации контактного разъема и корпуса модуля при подсоединении к контроллеру, обеспечивая пыле- и влагозащищенность в соответствии с классом IP67.

Съемная UHF-антенна поставляется отдельно и подключается через SMB-коннектор внешнего типа, позволяя быстро снимать ее при транспортировке или заменять в случае повреждения.

Купить радиомодем Satelline CGR15, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Satelline CGR15
Диапазон частот403-470 МГц
Регулировка ширины канала12.5, 20 или 25 МГц
Питание напряжением номиналом5 В непосредственно от контроллера
Интерфейс USB
