Программное обеспечение Майнфрэйм Маркшейдерия 9.0

Система МАЙНФРЭЙМ МАРКШЕЙДЕРИЯ – это профессиональное программное маркшейдерское обеспечение горных работ.

Функционал системы позволяет инженеру-маркшейдеру всесторонне проанализировать поставленные перед ним задачи, выделить наиболее перспективные участки проекта, повысить точность при планировании и проектировании горных работ, что приведет к повышению их безопасности и производительности.

Разнообразные функции камеральной обработки результатов измерений, горно-геометрическое 3D-моделирование и расчет объемов обеспечивают возможность создания фактического положения горных работ, а также выдачи расчетно-графической документации в кратчайшие сроки.

Параллельная работа

Использование системы МАЙНФРЭЙМ МАРКШЕЙДЕРИЯ обеспечивает совместную работу нескольких специалистов над одним объектом. Информация из отдельных проектов легко и без потерь соединяется в общий документ.

Маркшейдерский редактор

Система МАЙНФРЭЙМ МАРКШЕЙДЕРИЯ обеспечивает ведение базы данных маркшейдерских точек. Для работы с ними используется специализированный редактор, одна из важных особенностей которого — возможность импорта данных из электронных маркшейдерских приборов.

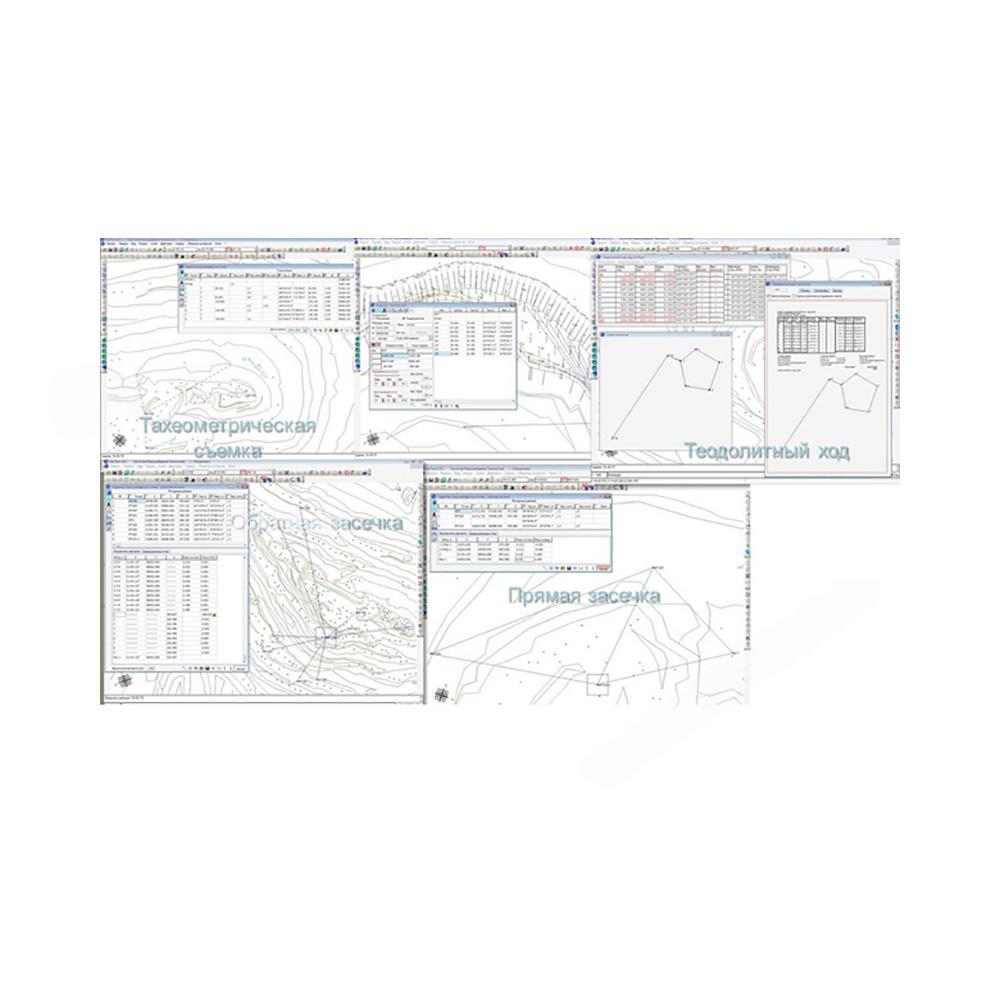

Все маркшейдерские точки могут быть представлены в виде списка (журнала) и с их использованием решаются следующие задачи

• визуализация точек маркшейдерского обоснования в трехмерном пространстве, на планах и вертикальных разрезах;
• определение координат точки методом прямой и обратной засечек с оценкой точности и визуализацией результатов расчета;
• расчет и уравнивание теодолитного хода с формированием журнала и схемы хода, решение прямой и обратной геодезической задачи;
• обработка результатов тахеометрической съемки. Корректировка на ее основе моделей естественных и технологических поверхностей, включая выработки, карьеры и штабели горной массы.

Работа с поверхностью

Каркасные триангуляционные модели в системе представлены двумя типами: моделями тел и моделями поверхностей. Модели тел в отличие от моделей поверхностей имеют замкнутую каркасную (триангуляционную) поверхность, а, следовательно, и объем. С ними возможно выполнение операций сложения, вычитания, объединения, пересечения, отсечения. Операция отсечения части тела производится с помощью модели незамкнутой поверхности (топоповерхность, поверхность карьера, отвала и пр.).

Реализованные в программе средства, обеспечивая проверку сформированных моделей на пересечения, самопересечения, наличие незакрытых областей, вырожденных треугольников и т.д., гарантируют высокое качество триангуляции.

Особенностями инструментов каркасного моделирования являются:

• гибкое управление процессом триангуляции — можно создавать каркасные модели по выбранным областям, слоям, целиком по всему моделируемому объекту;
• использование различных видов триангуляций при моделировании замкнутых и незамкнутых объектов;
• корректный учет тальвегов, водотоков, хребтов, водоразделов при триангуляции объектов естественного рельефа местности;
• выделение на каркасной модели поверхности таких особенностей, как дороги, реки, озера и пр.;
• автоматическая корректировка триангуляционной модели после добавления/удаления точек/контуров в векторной модели;
• триангуляция поверхности подземных выработок и выработанного пространства по облаку точек.

Работа с выработками

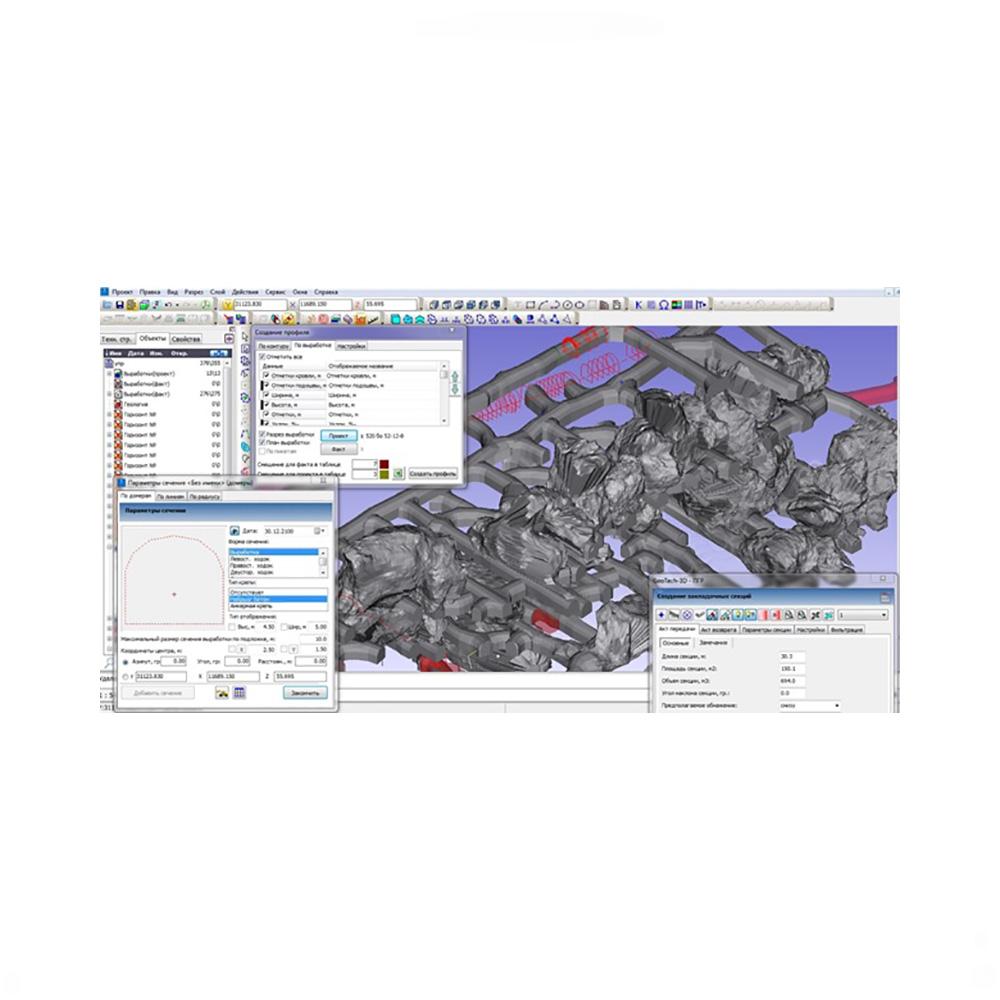

Система МАЙНФРЭЙМ МАРКШЕЙДЕРИЯ обеспечивает интерактивное создание подземных горных выработок как на основе векторизованых маркшейдерских планшетов, так и на основе данных маркшейдерской съемки, построение профилей по данным съемки выработки. Пользователю не составит особого труда находить объекты проходки и визуализировать результаты за любой период, формировать список выработок с метражами и объемами проходки.

Расчет объемов

В системе пользователь сможет вычислить объемные показатели рудных тел и выемочных единиц, относящихся к различным геологическим телам и пустым породам.

Для расчета объемных показателей предназначены различные методы, в том числе:

• определение объемов полезного ископаемого и вскрышных пород между двумя положениями карьера методом объемной палетки
• определение объемов полезного ископаемого и вскрышных пород методом вертикальных сечений по каркасной и блочной модели
• подсчет объема и содержания полезного ископаемого в прирезках, блоках на основе каркаса и блочной модели

Для выемочных единиц расчет выполняется с учетом всех геологических тел, попавших в ее границы.

Создание закладочных секций

Система МАЙНФРЭЙМ МАРКШЕЙДЕРИЯ позволяет автоматизировать технологию инженерного обеспечения закладочных работ.

Предполагается, что горно-закладочный участок (ГЗУ) может взять на себя функции по формированию составных частей акта передачи секции под закладку с автоматизированным созданием выкопировки (с расстановкой перемычек на моделях выработок) и созданием плановых моделей закладочной секции. Причем объем, площадь и длина секции будут вычислены автоматически и попадут в соответствующие графы таблицы акта передачи секции. После погашения секции ГЗУ пользователю необходимо ввести параметры секции: дату и время подачи закладки, состав смеси, технологические перерывы и пр. Данные параметры будут нужны для формирования акта возврата погашенных секций.

Перед маркшейдерской службой будут стоять следующие задачи: после завершения работ по заливке секции сделать съемку перемычек (по ним будут построены модели фактических секций), вычислить объем закладки и объем недозалива. Объем закладки будет подсчитываться на основании замера высоты незаполненного пространства в одной или нескольких точках, угла растекания закладочной смеси и длины секции. После вычисления и ввода всех данных ГЗУ подготовит акт возврата.

С целью обеспечения такой технологической цепочки в системе были созданы инструменты для расстановки перемычек, создания секций, формирования акта передачи и возврата.

Чертежи

В МАЙНФРЭЙМ МАРКШЕЙДЕРИЯ при печати преобразовываются представления трехмерных объектов горной технологии в чертежи, которые оформляются в соответствии со стандартами горной графики. Инструменты системы позволяют вывести на печать и экспортировать в файл любое двухмерное и трехмерное изображение, т. е. планы, разрезы, профили, 3D-виды и пр. В системе возможна вставка на лист печати как своих объектов классификаторов (условные знаки, штампы, сетки и т. д.), так и файлов других приложений.

Системно-технические требования

• Процессор: Intel Core i3 или более производительный
• ОЗУ: не менее 4 ГБ
• Видеоподсистема: DirectX9 совместимый видеоускоритель, объем видеопамяти не менее 1 ГБ

Операционная система:

• Microsoft Windows 7 Service Pack 1 или выше
• Microsoft Windows 7 x64 Service Pack 1
• Microsoft Windows 8.1
• Microsoft Windows 8.1 x64
• Microsoft Windows 10 x64
• Microsoft Windows 10 x86

Примечание:

Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.
