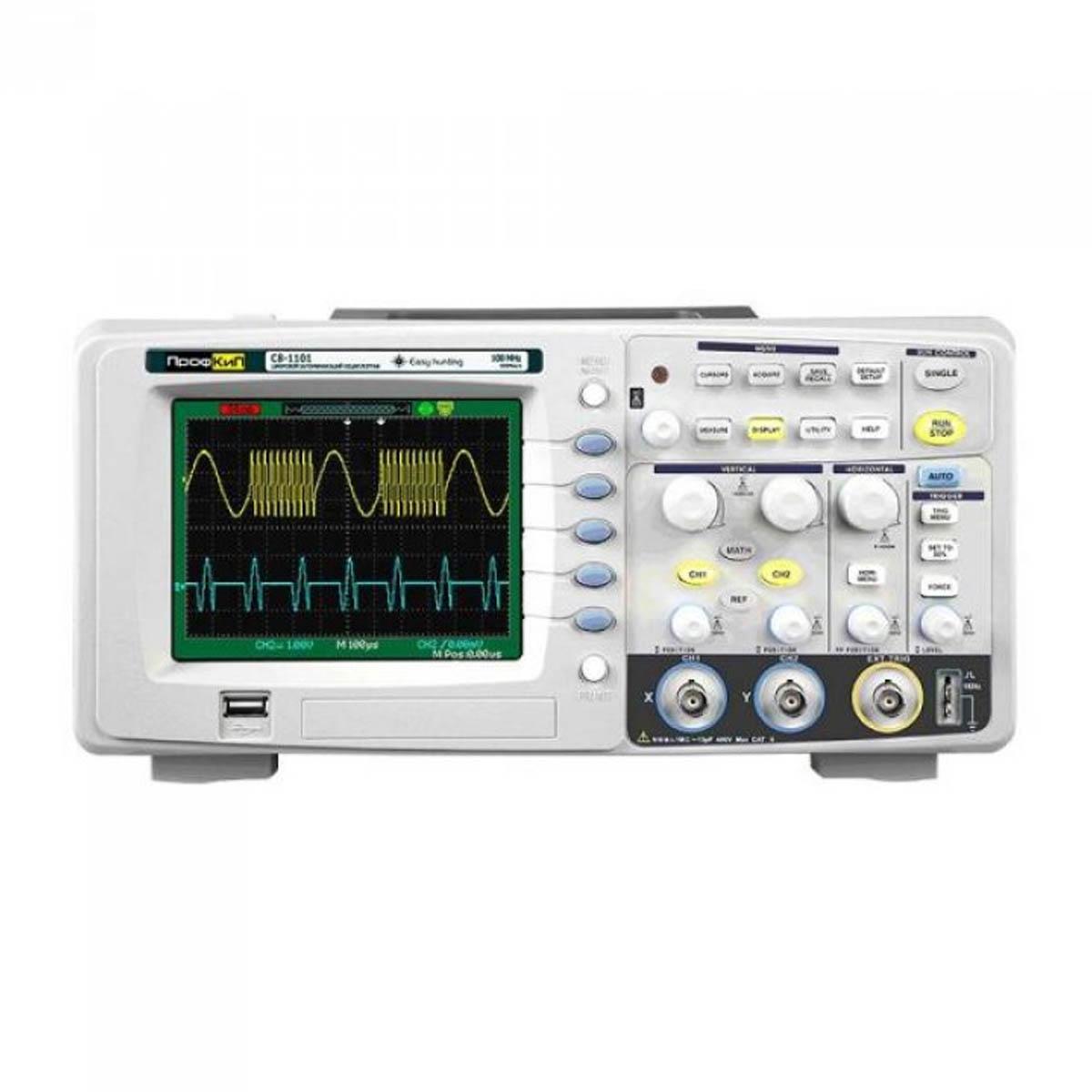

Цифровой осциллограф ПрофКиП С8-1101 - это современный прибор для решения широкого круга задач по наблюдению и анализу формы сигнала. Для упрощения эксплуатации приборе существуют несколько режимов автоматических измерений. Осциллограф цифровой ПрофКиП С8-1101 имеет цветной ЖКИ экран, меню прибора содержит набор цветовых схем, имеется поддержка русского языка. Органы управления отличаются эргономичностью и имеют удобное расположение. Режимы работы позволяют осуществлять одновременное наблюдение некогерентных сигналов, так же возможно использование различных типов синхронизации. Осциллограф цифровой ПрофКиП С8-1101 выполняет математическую обработку сигнала с различными алгоритмами, использует разные типы фильтрации. БПФ предназначен для обработки и визуализации частотных составляющих сигнала и формы спектра, что является мощным аналитическим инструментом для изучения импульсного отклика фильтров и систем, а также измерения гармонических составляющих и искажений сигнала.. Прибор легко подключается к ПК по интерфейсу USB. Так же предусмотрено подключения внешнего накопителя, для хранения данных. Расширить область применения осциллографа цифрового ПрофКиП С8-1101, используя его для измерений в мощных цепях, где присутствует высокое напряжение (источники электропитания, электромоторы, преобразователи и т.п.) возможно при использовании дифференциальных пробников, обеспечив полную развязку прибора с электрическими цепями (дифференциальный пробник приобретается отдельно). Осциллограф цифровой ПрофКиП С8-1101 может стать хорошим помощником, как в домашней лаборатории, так и на производстве.
Прибор: | ПрофКиП С8-1101 |
---|---|
Полоса пропускания | 0 МГц … 100 МГц |
Количество каналов | 2 + 1 внешний канал синхронизации |
Максимальная частота дискретизации | 500 Мвыб /с (1 канал) 250 Мвыб /с (2 канала) |
Эквивалентная частота дискретизации | 50 Гвыб /с |
Глубина памяти | 32 К (1 канал) |
Время нарастания | < 3.5 нс |
Входной импеданс | 1 МОм /17 пФ |
Диапазон временной развертки | 2.5 нс /дел … 50 с /дел сканирование: 100 мс /дел … 50 с /дел |
Чувствительность по вертикали | 2 мВ /дел … 10 В /дел (шаг 1-2-5) |
Разрешение по вертикали | 8 бит |
Источник синхронизации | канал 1 (CH1), канал 2 (CH2), внешний (EXT), EXT/5, сеть (LINE) |
Режим синхронизации | фронт, длина импульса, ТВ-синхронизация, спад, поочередный |
Математические операции | сложение, вычитание, умножение, деление, БПФ |
Цифровые фильтры | ВЧ, НЧ, полосовой, режекторный |
Максимальное входное напряжение | 400 В |
Сохранение | 2 опорных маски, 20 профилей настроек, 20 осциллограмм |
Внешние накопители данных | изображение, данные, осциллограмма, настройки |
Язык | русский + 11 дополнительных |
Программное обеспечение | дистанционное управление, извлечение данных и анализ формы волны |
Экран | 5.7 дюймов, цветной TFT (320х234) LCD |
Интерфейс | USB-Host, USB-Device, RS-232, годен /негоден выход (PASS /FALL) |
Питание | 100 В … 240 В, 45 Гц … 440 Гц, 50 ВА |
Габаритные размеры | 305 х 133 х 154 мм |
Вес | 2.3 кг |
