Подключение к сети базовых станций PrinNet в ПО Tracy (Javad)

Для того, чтобы настроить подключение к сети базовых станций PrinNet на примере приемника Javad TRIUMPH-1 и ПО Tracy, используя интернет контроллера, нужно сделать следующее:

Включите приемник, включите контроллер и запустите программу Tracy.

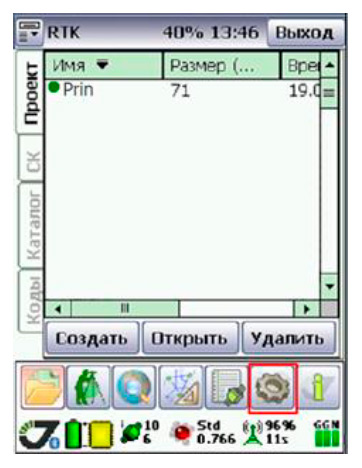

1. Создайте новый проект и установите систему координат. Перейдите на вкладку Настройки, нажмите иконку с шестеренкой (Рис. 1)

настройки ПО Tracy для PrinNet - Рис.1

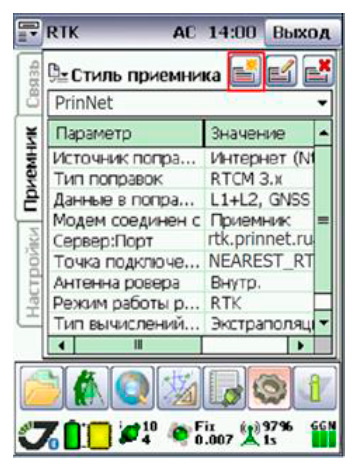

2. В появившемся окне на вкладке Приёмник создайте стиль съёмки, нажмите выделенную красным кнопку (Рис. 2)

настройки ПО Tracy для PrinNet - Рис.2

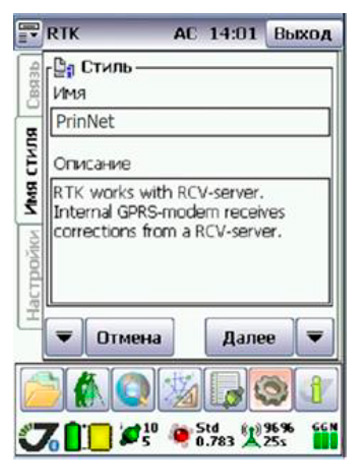

3. Далее выполните редактирование нового стиля. Задайте имя и описание для стиля (при необходимости), нажмите Далее (Рис. 3)

настройки ПО Tracy для PrinNet - Рис.3

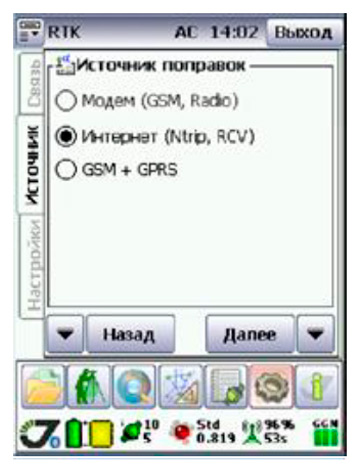

4. В окне Источник поправок укажите Интернет (Ntrip, RCV)
настройки ПО Tracy для PrinNet - Рис.4

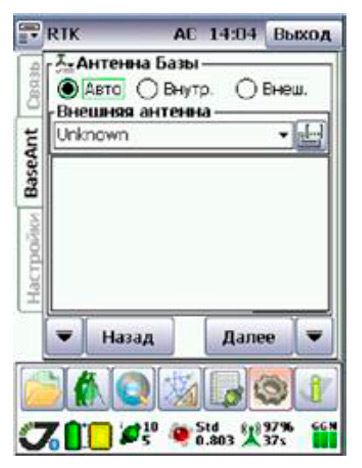

5. В окне Антенна Базы – Авто
настройки ПО Tracy для PrinNet - Рис.5

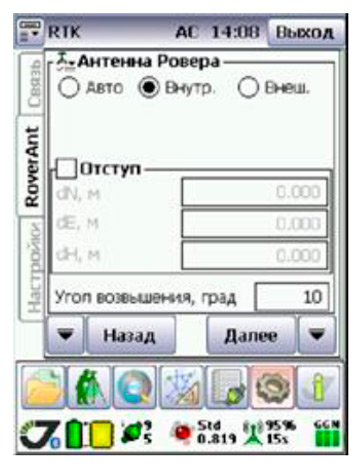

6. В окне Антенна Ровера – Внутренняя
настройки ПО Tracy для PrinNet - Рис.6

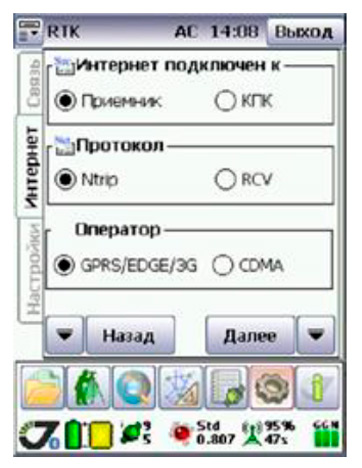

7. Затем укажите настройки подключения, протокола и оператора как на рисунке ниже. Нажмите Далее (Рис. 7)

настройки ПО Tracy для PrinNet - Рис.7

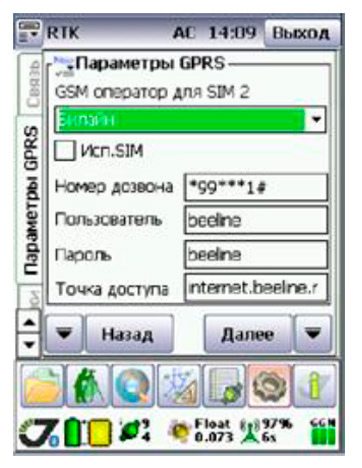

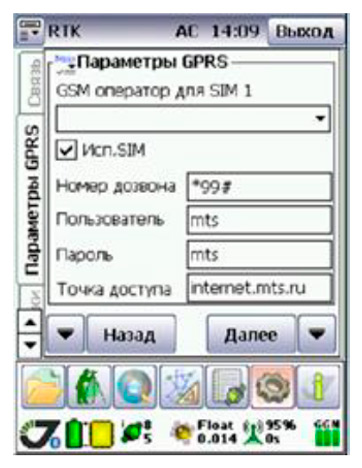

8. В следующем окне введите параметры GPRS для SIM-карты. В списке выбора GSM оператор для SIM1 имеются стандартные настройки для операторов «Билайн», «МТС» и «Мегафон». Если SIM2 не используется, то можно оставить поля пустыми, если в ровере вставлена одна SIM-карта. Нажмите Далее и ОК в появившемся сообщении. (Рис. 8 и 9)

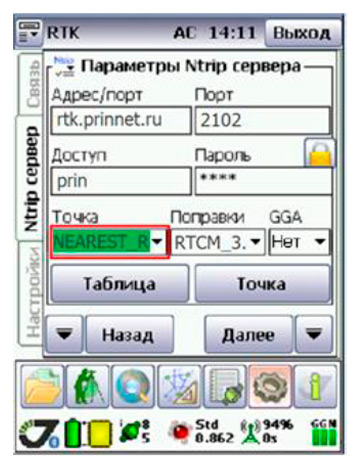

9. В окне Параметры Ntrip сервера введите IP адрес, порт, имя пользователя и пароль (Рис. 10)

настройки ПО Tracy для PrinNet - Рис.10

*Порт 2101 разделен на 4 подсети 2102-2105 по административным округам Российской Федерации.
Порт 2102 - Южный федеральный округ и Северо-Кавказский федеральный округ.
Порт 2103 - Северо-Западный федеральный округ и Центральный федеральный округ.
Порт 2104 - Приволжский федеральный округ и Уральский федеральный округ.
Порт 2105 - Сибирский федеральный округ и Дальневосточный федеральный округ.
Все точки доступа, которые были на порту 2101 идентичны (NEAREST_RTCM32, VRS_RTCM32 и др.).

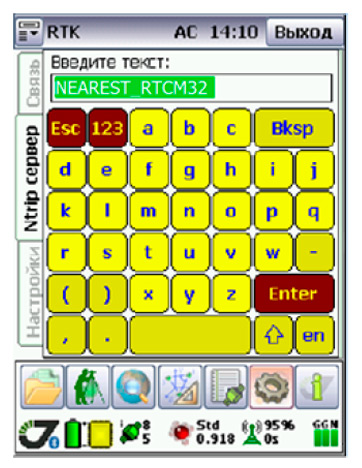

10. В строке Точка выберите необходимую точку доступа (базовую станцию), к которой необходимо подключиться. Нажмите Далее (Рис. 11)

настройки ПО Tracy для PrinNet - Рис.11

Список точек доступа и тип передаваемой информации:

NEAREST_CMR - передача данных от ближайшей работающей базовой станции по протоколу CMR+ (GPS+ГЛОНАСС)
NEAREST_RTCM3 - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС)
NEAREST_RTCM32 - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.2 MSM (GPS+ГЛОНАСС+BeiDou+Galileo)
NSRTCM3_JAVAD - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС) для приемников JAVAD со старыми версиями прошивок
NSRTCM3_TOPCON - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС) для приемников Topcon со старыми версиями прошивок
VIRTUAL_RTCM3 - передача данных по технологии VRS по протоколу RTCM3.0 (GPS+ГЛОНАСС)
VIRTUAL_RTCM32 - передача данных по технологии VRS по протоколу RTCM3.2 MSM (GPS+ГЛОНАСС+BeiDou+Galileo)

Для подключения к конкретной базовой станции используйте Порт 70хх, где хх - код региона, в котором установлена базовая станция.
Посмотреть номера портов по регионам

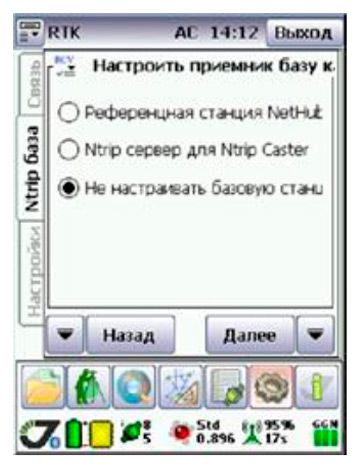

11. На странице настроек базового приёмника укажите Не настраивать базовую станцию. Нажмите Далее (Рис. 12)

настройки ПО Tracy для PrinNet - Рис.12

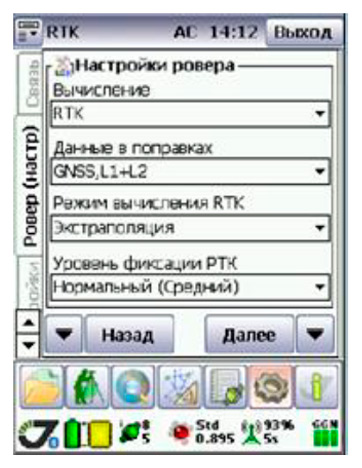

12. В окне Настройки ровера выставьте настройки, как на рисунке ниже. (Рис. 13)
Нажмите Далее

настройки ПО Tracy для PrinNet - Рис.13

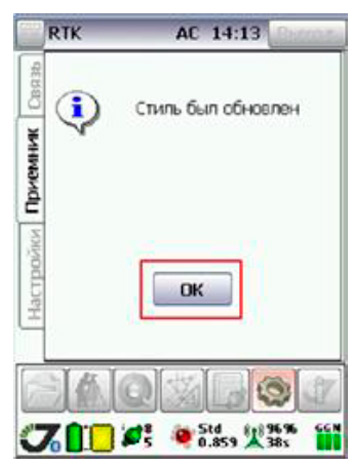

13. В сообщении Стиль был обновлен нажмите ОК (Рис. 14)

настройки ПО Tracy для PrinNet - Рис.14
