Подключение к сети базовых станций PrinNet в ПО TopSurv

Чтобы настроить подключение к сети базовых станций PrinNet в ПО TopSurv, используя интернет приемника, нужно сделать следующее:

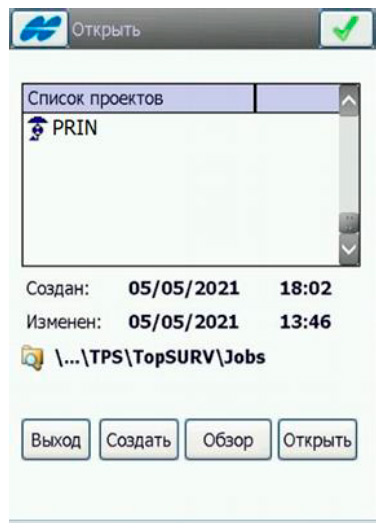

1. Создайте новый или выберите уже ранее созданный проект (Рис. 1)

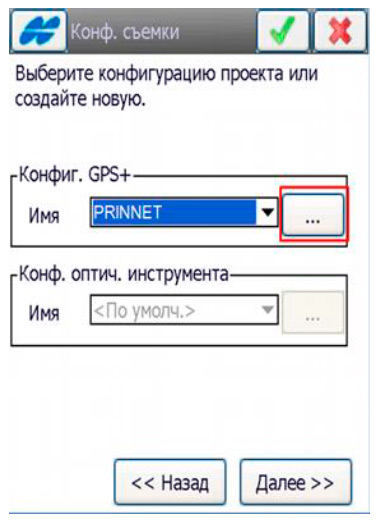

2. На вкладке Конф. съемки выберите конфигурацию проекта или создайте новую. Для создания новой конфигурации или исправления уже существующей, перейдите в окно Конфигурации, нажмите на кнопку с тремя точками [...] (Рис. 2)

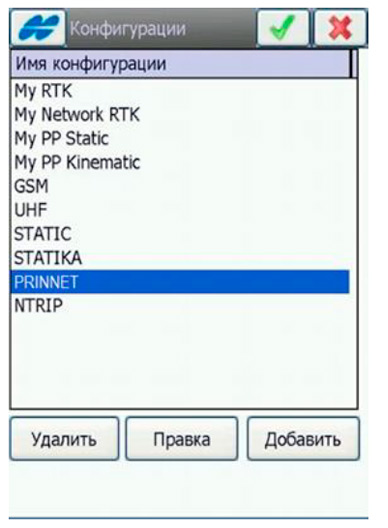

3. Для создания новой конфигурации нажмите Добавить (Рис. 3)

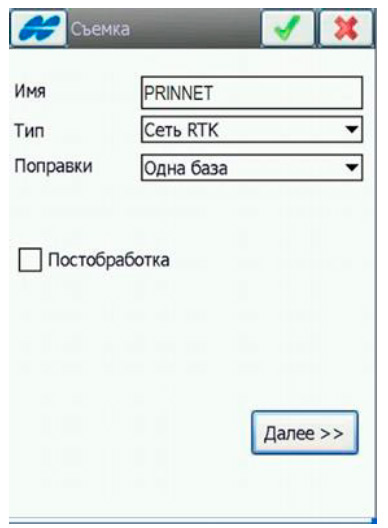

4. В окне Съёмка в строке Имя укажите имя конфигурации,
в строке Тип укажите Сеть RTK,
в строке Поправки укажите Одна база.
Нажмите Далее. (Рис. 4)

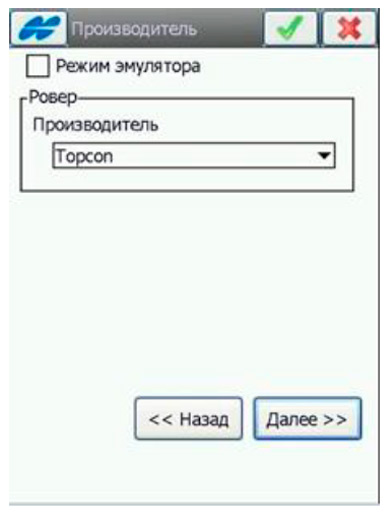

5. В окне Производитель, укажите Topcon. Нажмите Далее (Рис. 5)

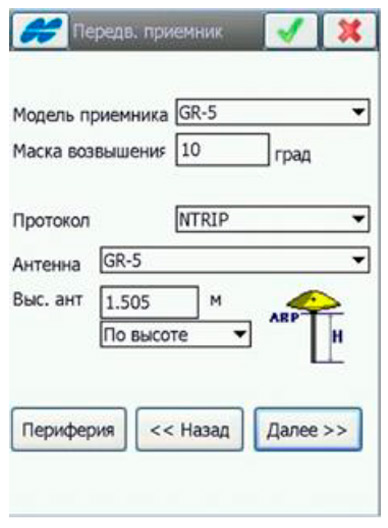

6. В окне Передв. Приёмник, укажите модель приёмника,
маску возвышения (по умолчанию 10 градусов),
протокол NTRIP,
тип и высоту антенны,
Нажмите Далее (Рис. 6)

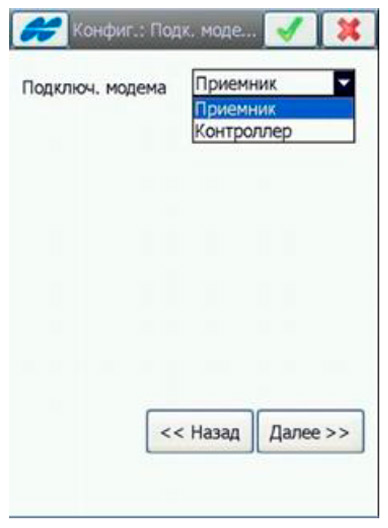

7. В окне Конфигурация: Подключения модема выберите Приёмник. Нажмите Далее (Рис. 7)

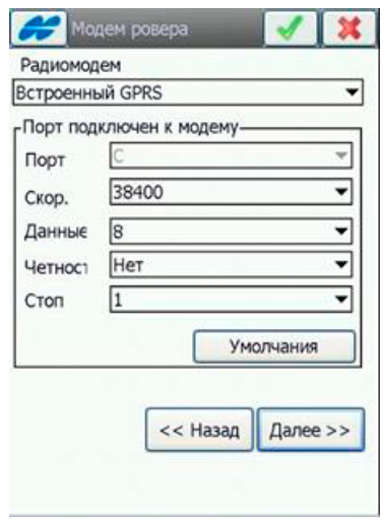

8. В окне Модем ровера выберите Встроенный GPRS, остальные настройки сделайте, как на рисунке ниже (Рис. 8)

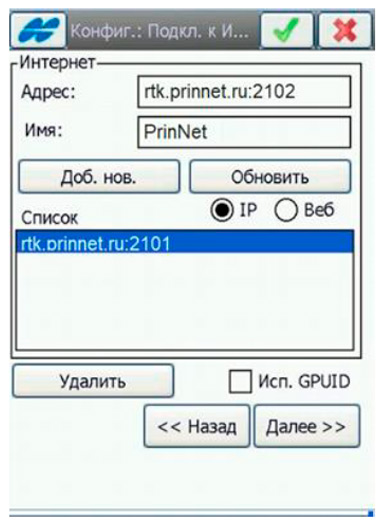

9. В окне Конфигурация: Подключения к Интернету в строке Имя введите имя соединения (любое),
в строке Адрес введите IP адрес и Порт через двоеточие (rtk.prinnet.ru:2102);
Нажмите Далее (Рис. 9)

*Порт 2101 разделен на 4 подсети 2102-2105 по административным округам Российской Федерации.
Порт 2102 - Южный федеральный округ и Северо-Кавказский федеральный округ.
Порт 2103 - Северо-Западный федеральный округ и Центральный федеральный округ.
Порт 2104 - Приволжский федеральный округ и Уральский федеральный округ.
Порт 2105 - Сибирский федеральный округ и Дальневосточный федеральный округ.
Все точки доступа, которые были на порту 2101 идентичны (NEAREST_RTCM32, VRS_RTCM32 и др.).

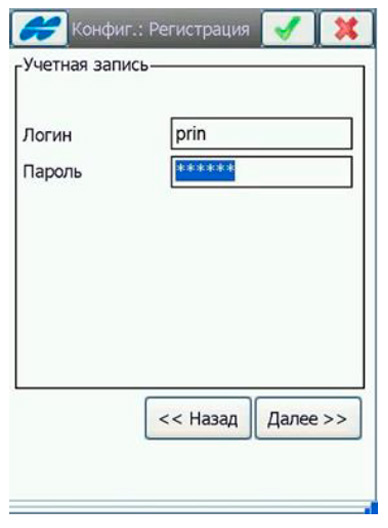

10. В окне Регистрация введите ваши Логин и Пароль, полученный на e-mail, нажмите Далее (Рис. 10)

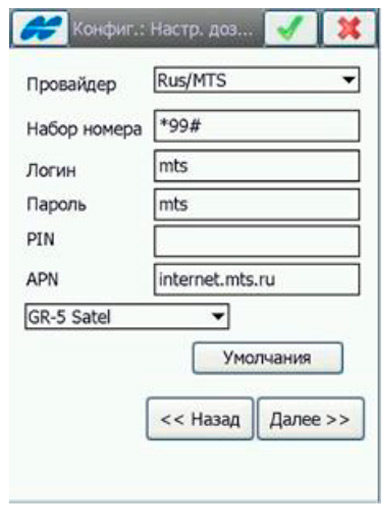

11. В появившемся окне введите настройки доступа к Интернету провайдера сотовой сети (параметры APN), как показано на скриншоте на примере МТС. Нажмите Далее (Рис. 11)

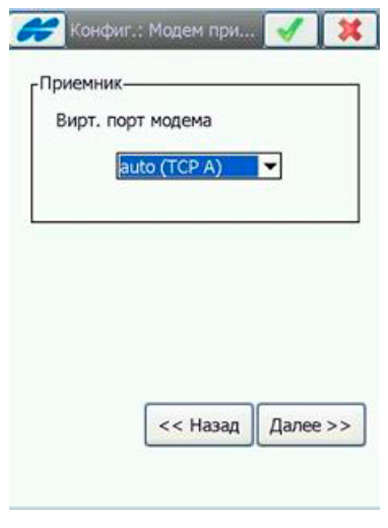

12. В окне Конфигурация: Модем выберите виртуальный порт модема auto (TCP A). Нажмите Далее (Рис. 12)

13. Настройте параметры съёмки: (Рис. 13)

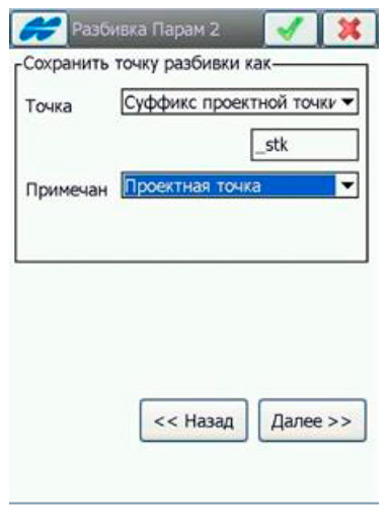

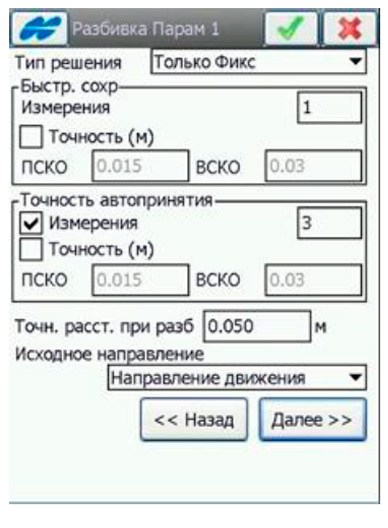

14. Настройте параметры разбивки: (Рис. 14 и 15)

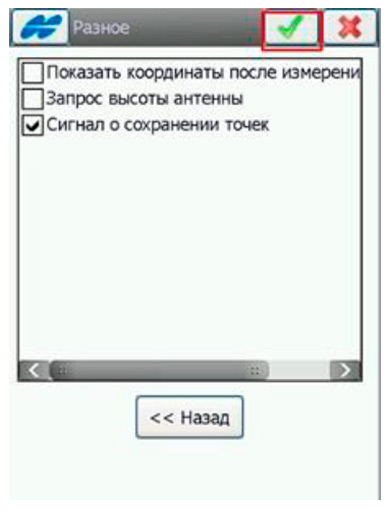

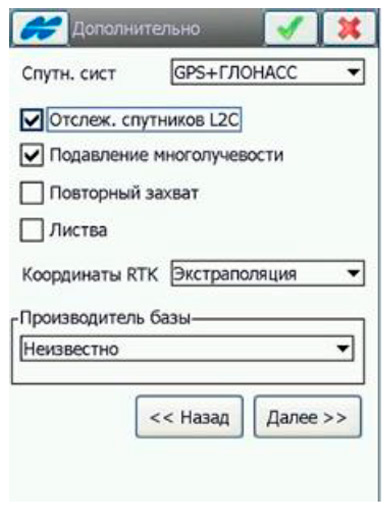

15. Выполните дополнительные настройки и нажмите зелёную галочку: (Рис. 16 и 17)

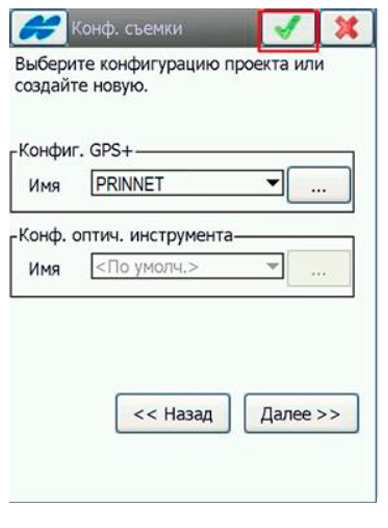

16. В появившемся окне нажмите зелёную галочку (Рис. 18)

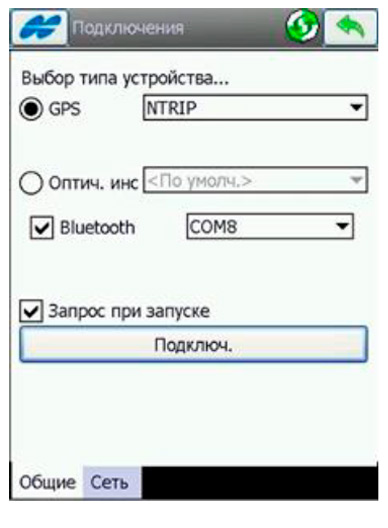

17. В окне Подключение поставьте галочку Bluetooth и нажмите Подключить (Рис. 19)

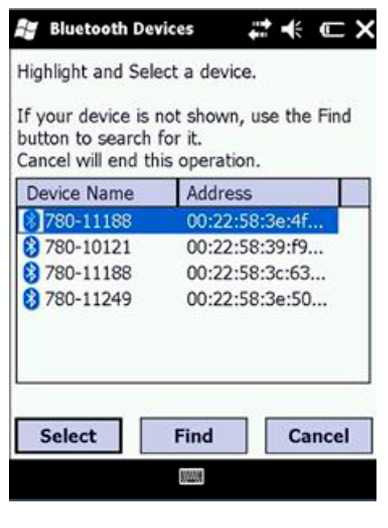

18. Нажмите Find для поиска Bluetooth-устройств. Выберите из списка найденных устройств приемник (название приемника соответствует его серийному номеру) и нажмите кнопку Select (Рис. 20)

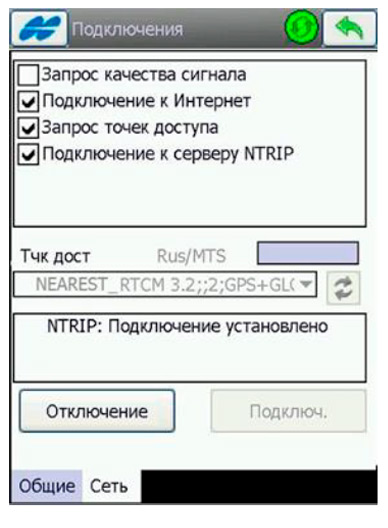

19. В окне Подключение будет выполнено подключение к интернету и запрос точек доступа (БС). В строке Тчк дост выберите точку доступа (БС), к которой вам необходимо подключиться (Рис. 21)

Список точек доступа и тип передаваемой информации:

NEAREST_CMR - передача данных от ближайшей работающей базовой станции по протоколу CMR+ (GPS+ГЛОНАСС)
NEAREST_RTCM3 - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС)
NEAREST_RTCM32 - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.2 MSM (GPS+ГЛОНАСС+BeiDou+Galileo)
NSRTCM3_JAVAD - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС) для приемников JAVAD со старыми версиями прошивок
NSRTCM3_TOPCON - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС) для приемников Topcon со старыми версиями прошивок
VIRTUAL_RTCM3 - передача данных по технологии VRS по протоколу RTCM3.0 (GPS+ГЛОНАСС)
VIRTUAL_RTCM32 - передача данных по технологии VRS по протоколу RTCM3.2 MSM (GPS+ГЛОНАСС+BeiDou+Galileo)

Для подключения к конкретной базовой станции используйте Порт 70хх, где хх - код региона, в котором установлена базовая станция.
Посмотреть номера портов по регионам
