Подключение к сети базовых станций PrinNet в ПО Magnet Field

Для того, чтобы подключиться к сети базовых станций PrinNet на примере приемника GR-5 и ПО Magnet Field, используя интернет приемника, нужно сделать следующее:

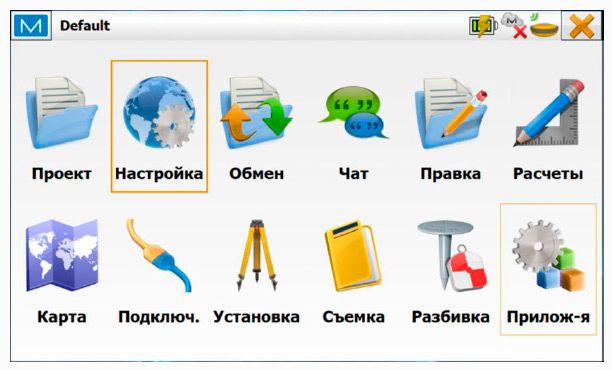

1. В меню контроллера перейдите в раздел Настройки (Рис. 1)

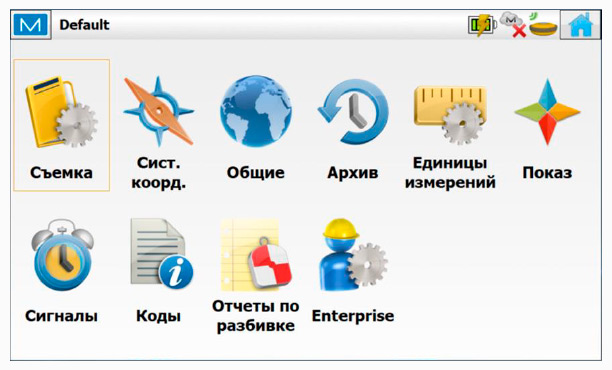

2. Далее перейдите во вкладку Съемка (Рис. 2)

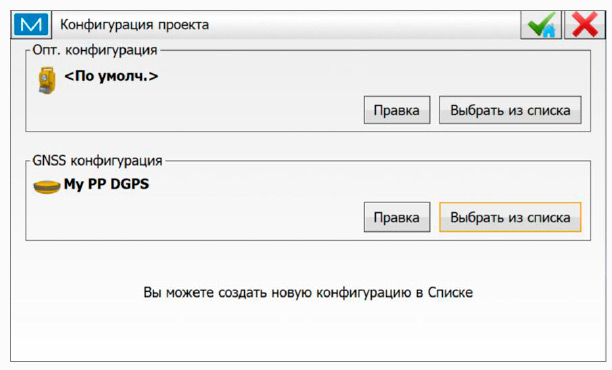

3. В меню съемка выберите или создайте новую GNSS конфигурацию Выбрать из списка

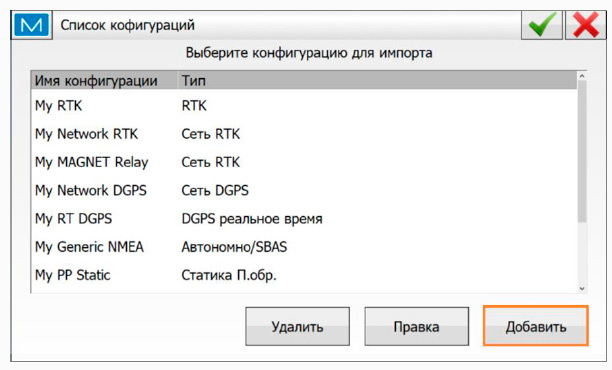

4. В появившемся окне выберите новую конфигурацию, если такая имеется, в ином случае создайте новую, снизу окна нажав на кнопку Добавить (Рис. 4)

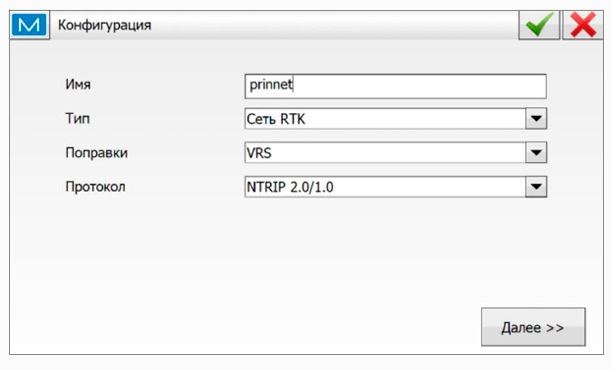

5. В открывшемся окне введите Имя конфигурации (любое), далее как показано на (Рис. 5) и нажмите Далее

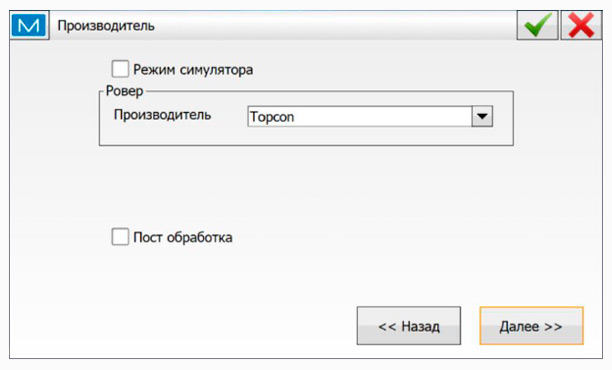

6. Выберите производителя оборудования, в данном случае TOPCON, и нажмите на кнопку Далее (Рис. 6)

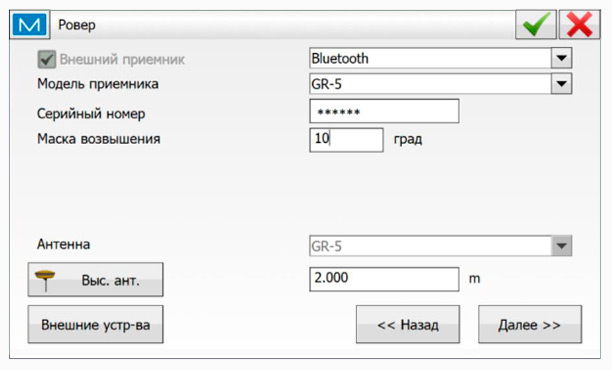

7. В появившемся окне выберите тип подключения (Bluetooth),
модель приемника (в данном случае GR-5),
маску возвышения (по умолчанию 10 градусов),
укажите высоту антенны (Рис. 7),
Нажмите на кнопку Далее

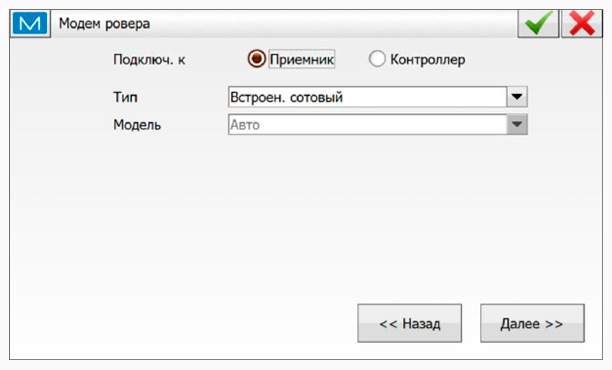

8. В следующем окне Модем ровера выберите
Подключение к - Приемник;
Тип – Встроенный сотовый;
Нажмите Далее (Рис. 8)

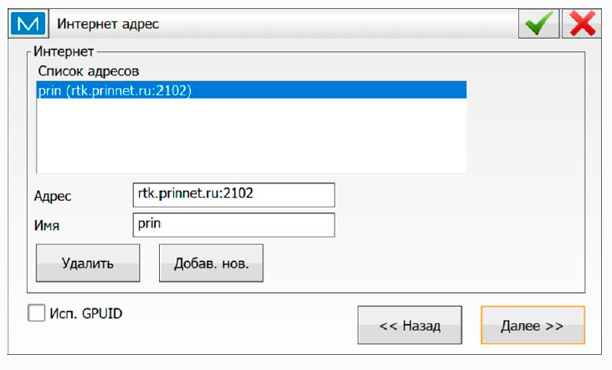

9. В окне Интернет адрес в строке Имя введите имя соединения (может быть любое),
в строке Адрес введите IP адрес
и порт* через « : ».
Нажмите Далее (Рис. 9)

*Порт 2101 разделен на 4 подсети 2102-2105 по административным округам Российской Федерации.
Порт 2102 - Южный федеральный округ и Северо-Кавказский федеральный округ.
Порт 2103 - Северо-Западный федеральный округ и Центральный федеральный округ.
Порт 2104 - Приволжский федеральный округ и Уральский федеральный округ.
Порт 2105 - Сибирский федеральный округ и Дальневосточный федеральный округ.
Все точки доступа, которые были на порту 2101 идентичны (NEAREST_RTCM32, VRS_RTCM32 и др.).

Список точек доступа и тип передаваемой информации:

NEAREST_CMR - передача данных от ближайшей работающей базовой станции по протоколу CMR+ (GPS+ГЛОНАСС)
NEAREST_RTCM3 - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС)
NEAREST_RTCM32 - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.2 MSM (GPS+ГЛОНАСС+BeiDou+Galileo)
NSRTCM3_JAVAD - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС) для приемников JAVAD со старыми версиями прошивок
NSRTCM3_TOPCON - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС) для приемников Topcon со старыми версиями прошивок
VIRTUAL_RTCM3 - передача данных по технологии VRS по протоколу RTCM3.0 (GPS+ГЛОНАСС)
VIRTUAL_RTCM32 - передача данных по технологии VRS по протоколу RTCM3.2 MSM (GPS+ГЛОНАСС+BeiDou+Galileo)

Для подключения к конкретной базовой станции используйте Порт 70хх, где хх - код региона, в котором установлена базовая станция.
Посмотреть номера портов по регионам

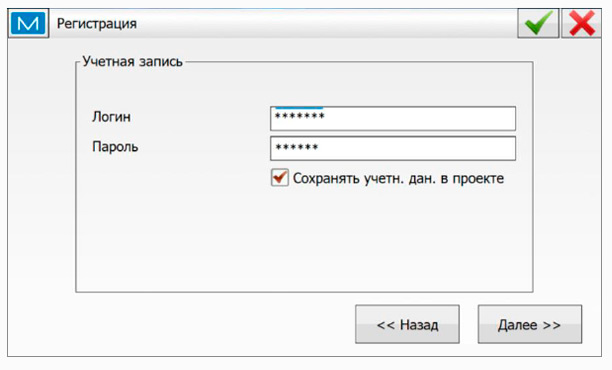

10. В окне Регистрация вводим логин и пароль, выданные при регистрации в сети Prinnet (Рис. 10).

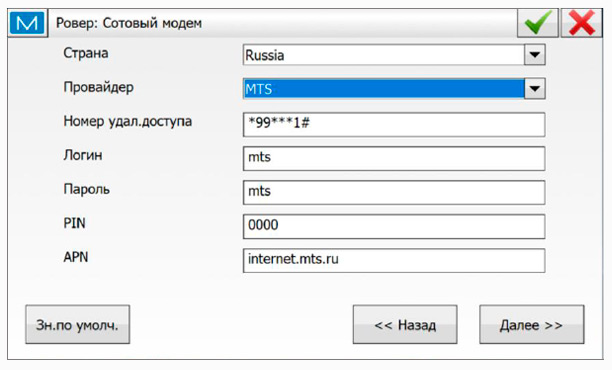

11. В появившемся окне Ровер: сотовый модем пропишите параметры подключения к сети, в данном случае МТС. Нажмите Далее (Рис. 11)

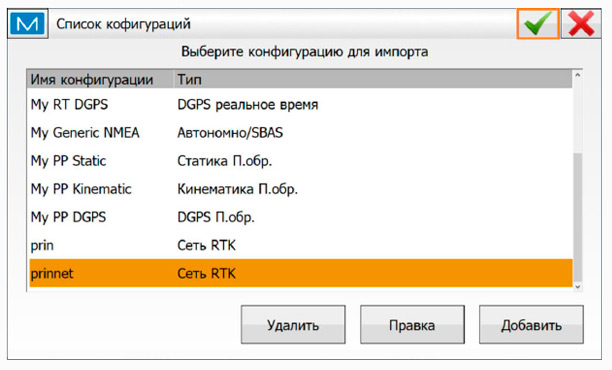

12. Установите параметры съемки в соответствии с вашими требованиями. Нажмите Далее, перейдя к окну Список конфигураций и подтвердите выбор созданной сети (Рис. 12)
