Подключение к сети базовых станций PrinNet в ПО Leica SmartWorx

Для создания подключения к сети базовых станций PrinNet на примере приемника GR-5 и ПО Leica SmartWorx, нужно сделать следующее:

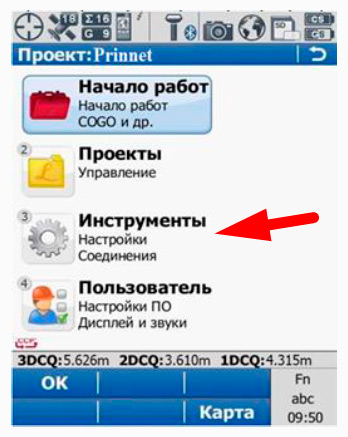

1. Перейдите во вкладку Инструменты (Рис. 1)
настройки ПО Leica SmartWorx для PrinNet - Рис.1

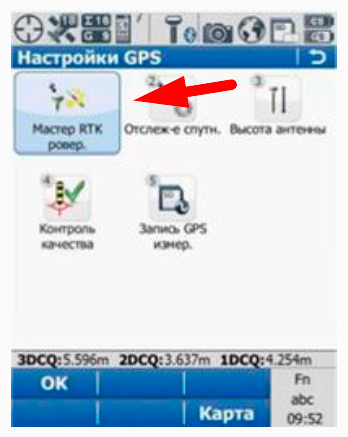

2. Выберите раздел Мастер RTK Ровер (Рис. 2)
настройки ПО Leica SmartWorx для PrinNet - Рис.2

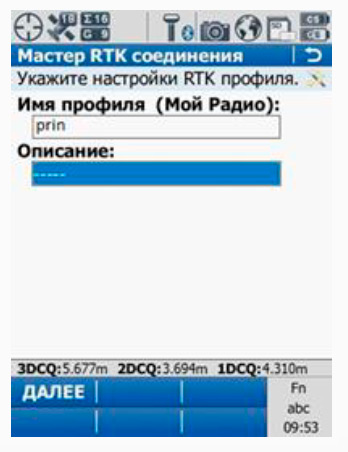

3. Создайте профиль подключения, для этого задайте Имя нового подключения и нажмите Далее (Рис. 3)
настройки ПО Leica SmartWorx для PrinNet - Рис.3

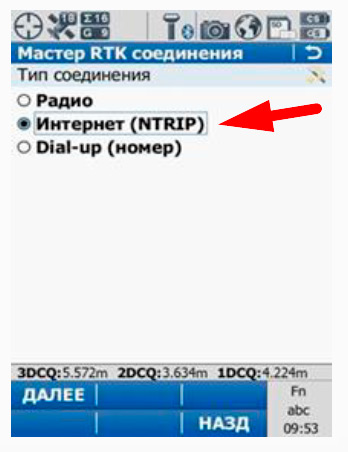

4. В появившемся окне «Тип соединения» выберите Интернет (NTRIP) нажмите Далее (Рис. 4)
настройки ПО Leica SmartWorx для PrinNet - Рис.4

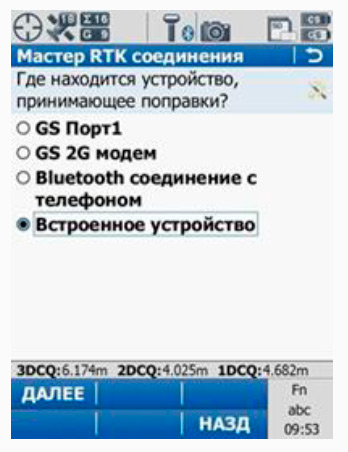

5. В следующем окне выберите устройство (Рис. 5)
настройки ПО Leica SmartWorx для PrinNet - Рис.5

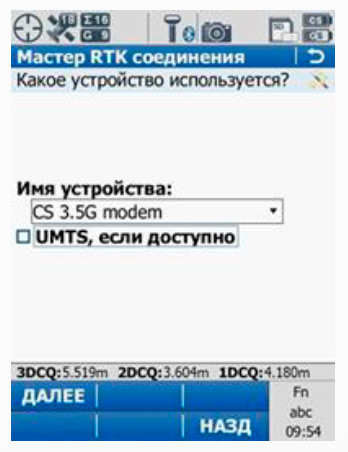

6. Которое будет принимать поправки (Рис. 6)
настройки ПО Leica SmartWorx для PrinNet - Рис.6

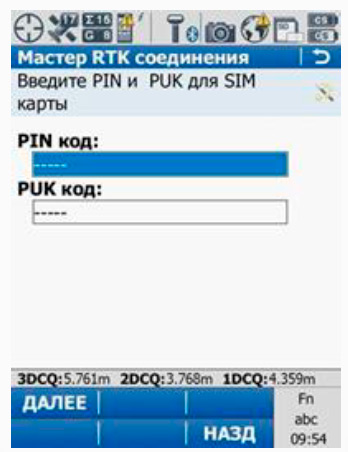

7. Если на СИМ-карте, через которую осуществляется подключение, есть PIN-код, то в следующем окне введите его (Рис. 7)
настройки ПО Leica SmartWorx для PrinNet - Рис.7

настройки ПО Leica SmartWorx для PrinNet - Рис.7

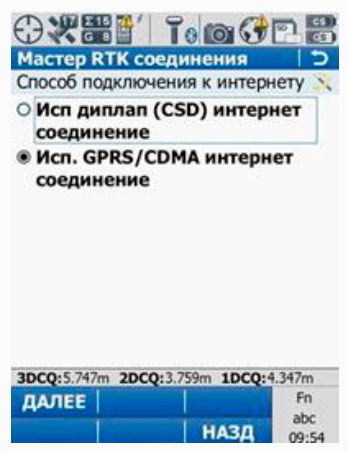

8. В следующем окне выберите Исп. GPRS/CDMA интернет соединение (Рис. 8)

настройки ПО Leica SmartWorx для PrinNet - Рис.8

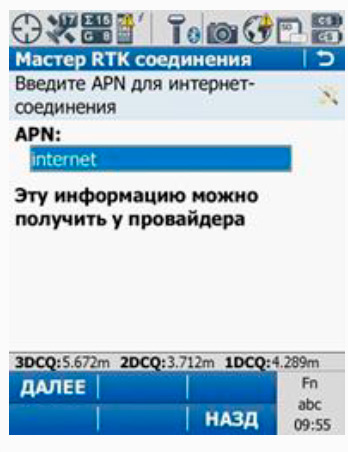

9. Установите точку доступа APN для подключения к интернету, в зависимости от оператора сотовой связи. Поля Исп. Статический IP и Исп. ID пользователя и пароль оставьте пустыми (Рис. 9)
настройки ПО Leica SmartWorx для PrinNet - Рис.9

настройки ПО Leica SmartWorx для PrinNet - Рис.9

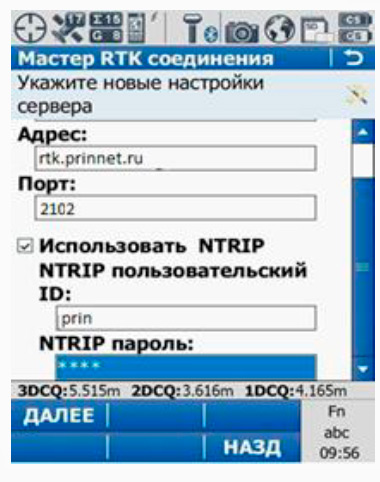

10. Укажите Имя сервера (любое), IP адрес в строке Адрес, номер порта*, а также ID и пароль пользователя для подключения к PrinNet (Рис. 10)
настройки ПО Leica SmartWorx для PrinNet - Рис.10

настройки ПО Leica SmartWorx для PrinNet - Рис.10

*Порт 2101 разделен на 4 подсети 2102-2105 по административным округам Российской Федерации.
Порт 2102 - Южный федеральный округ и Северо-Кавказский федеральный округ.
Порт 2103 - Северо-Западный федеральный округ и Центральный федеральный округ.
Порт 2104 - Приволжский федеральный округ и Уральский федеральный округ.
Порт 2105 - Сибирский федеральный округ и Дальневосточный федеральный округ.
Все точки доступа, которые были на порту 2101 идентичны (NEAREST_RTCM32, VRS_RTCM32 и др.).

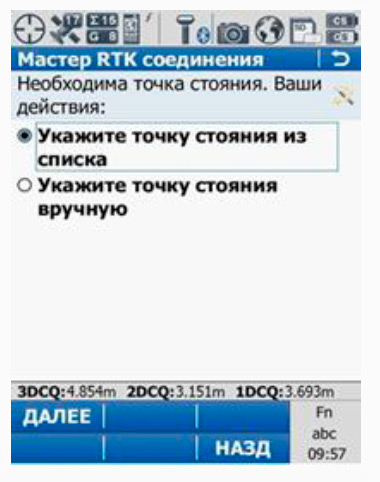

11. В следующем окне выберите точку стояния из списка (Рис. 11)
настройки ПО Leica SmartWorx для PrinNet - Рис.11

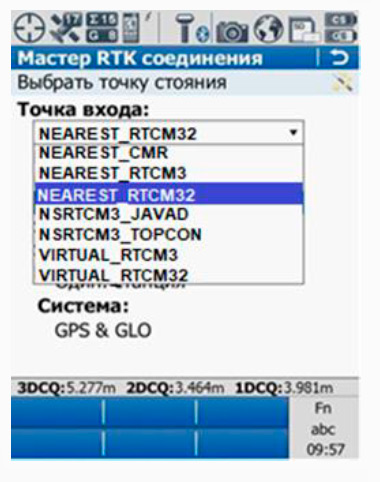

12. Выбор точек стояния (Рис. 12)
настройки ПО Leica SmartWorx для PrinNet - Рис.12

Список точек доступа и тип передаваемой информации:

NEAREST_CMR - передача данных от ближайшей работающей базовой станции по протоколу CMR+ (GPS+ГЛОНАСС)
NEAREST_RTCM3 - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС)
NEAREST_RTCM32 - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.2 MSM (GPS+ГЛОНАСС+BeiDou+Galileo)
NSRTCM3_JAVAD - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС) для приемников JAVAD со старыми версиями прошивок
NSRTCM3_TOPCON - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС) для приемников Topcon со старыми версиями прошивок
VIRTUAL_RTCM3 - передача данных по технологии VRS по протоколу RTCM3.0 (GPS+ГЛОНАСС)
VIRTUAL_RTCM32 - передача данных по технологии VRS по протоколу RTCM3.2 MSM (GPS+ГЛОНАСС+BeiDou+Galileo)

13. Для подключения к конкретной базовой станции используйте Порт 70хх, где хх - код региона, в котором установлена базовая станция.
Посмотреть номера портов по регионам

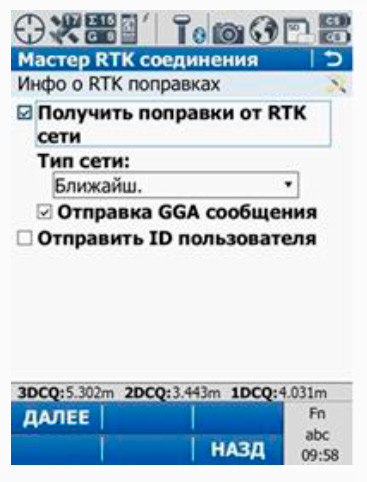

14. В появившемся окне выберите пункт Получить поправки от RTK сети (Рис. 13)
настройки ПО Leica SmartWorx для PrinNet - Рис.13

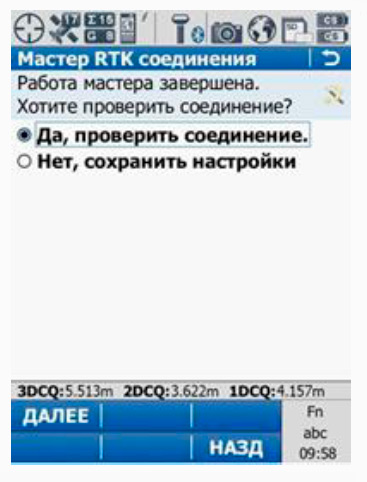

15. Проверьте подключение (Рис. 14)
настройки ПО Leica SmartWorx для PrinNet - Рис.14

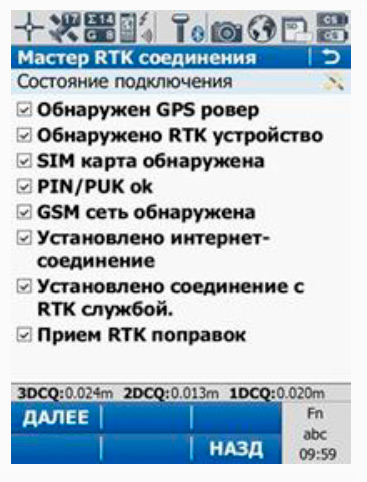

16. При правильном вводе всех параметров, в следующем окне Состояние подключения все галочки будут заполнены (Рис. 15)
настройки ПО Leica SmartWorx для PrinNet - Рис.15

настройки ПО Leica SmartWorx для PrinNet - Рис.15

Нажмите Далее и приступайте к съемке.
