Подключение к сети базовых станций PrinNet в ПО EFT Field Survey

Для создания подключения к сети базовых станций PrinNet на примере ПО EFT Field Survey, используя интернет на контроллере, нужно сделать следующее:

Перед запуском ПО EFT Field Survey необходимо активировать на контроллере/смартфоне мобильную передачу данных:

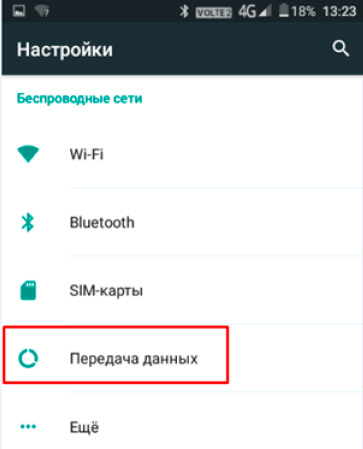

1. Для этого перейдите в Настройки устройства
(Рис. 1)
настройки ПО EFT Field Survey для PrinNet - Рис.1

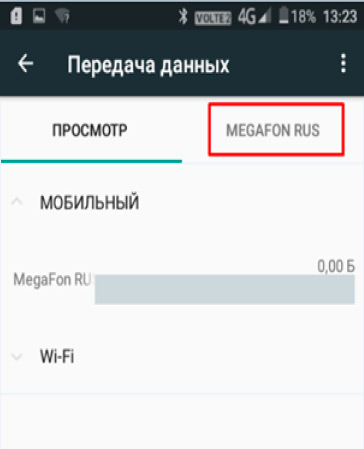

2. В меню Передача данных выберите вкладку с оператором (Рис. 2)
настройки ПО EFT Field Survey для PrinNet - Рис.2

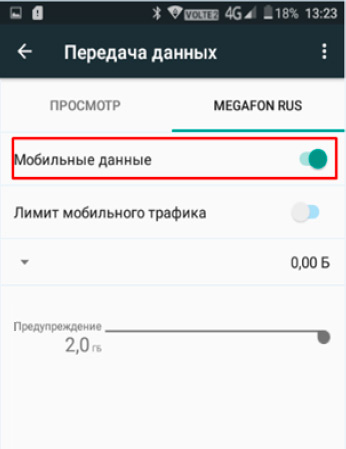

3. И включите Мобильные данные (Рис. 3)
настройки ПО EFT Field Survey для PrinNet - Рис.3

2. Запустите программу EFT Field Survey;

3. Создайте новый проект в нужной системе координат;

4. Соедините приемник и контроллер с помощью Bluetooth.

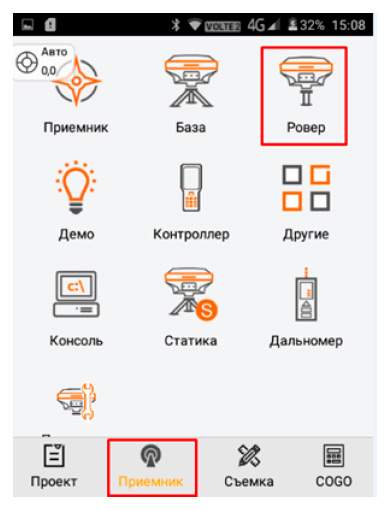

5. Перейдите в меню Приемник – Ровер (Рис. 4)
настройки ПО EFT Field Survey для PrinNet - Рис.4

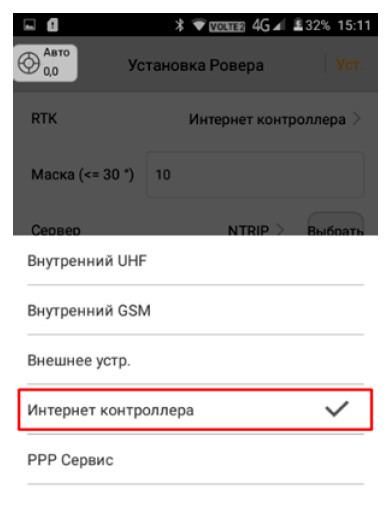

6. В появившемся окне для строки RTK выберите Интернет контроллера (Рис. 5)
настройки ПО EFT Field Survey для PrinNet - Рис.5

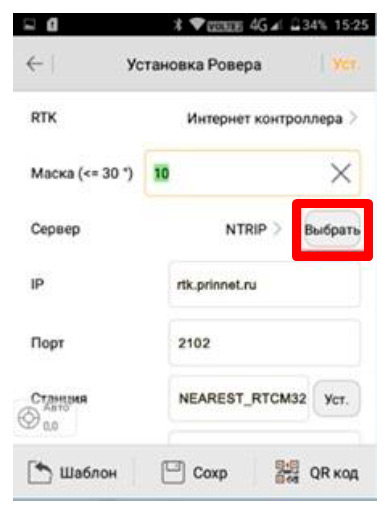

7. Для строки Маска задайте значение маски возвышения (по умолчанию 10 градусов) (Рис. 6)
настройки ПО EFT Field Survey для PrinNet - Рис.6

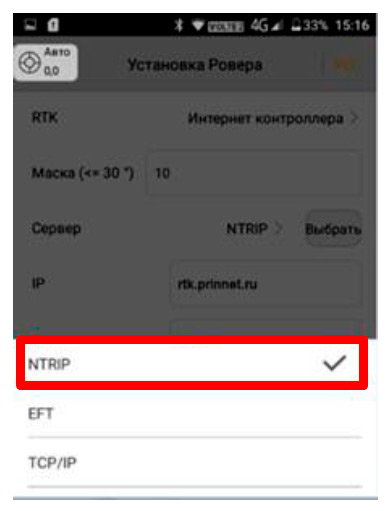

8. В строке Сервер выберите NTRIP и подтвердите выбор нажатием соответствующей кнопки (Рис. 7)
настройки ПО EFT Field Survey для PrinNet - Рис.7

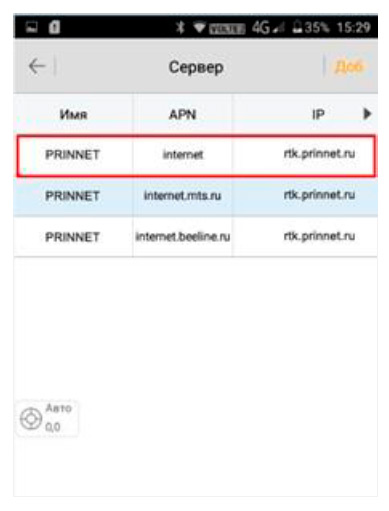

9. В появившемся окне из списка выберите нужную настройку в соответствии с используемым оператором (Рис. 8)
настройки ПО EFT Field Survey для PrinNet - Рис.8

настройки ПО EFT Field Survey для PrinNet - Рис.8

10. В строке Порт введите число в зависимости от вашего региона

Порт 2101 разделен на 4 подсети 2102-2105 по административным округам Российской Федерации.
Порт 2102 - Южный федеральный округ и Северо-Кавказский федеральный округ.
Порт 2103 - Северо-Западный федеральный округ и Центральный федеральный округ.
Порт 2104 - Приволжский федеральный округ и Уральский федеральный округ.
Порт 2105 - Сибирский федеральный округ и Дальневосточный федеральный округ.
Все точки доступа, которые были на порту 2101 идентичны (NEAREST_RTCM32, VRS_RTCM32 и др.).

11. В строках Имя пользователя и Пароль введите логин и пароль, которые были получены ранее после отправки заявки на подключение к сети PrinNet.

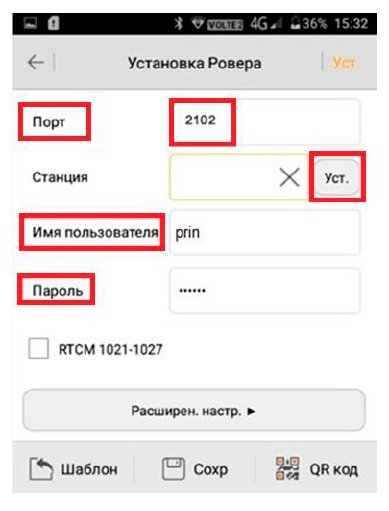

12. В строке Станция нажмите кнопку Уст. (Рис. 9)
Выберите NEAREST_RTCM32

(Рис. 9)

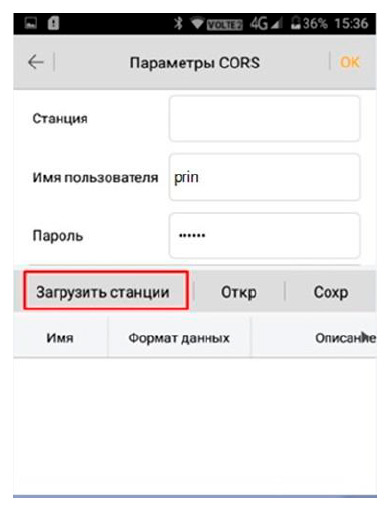

13. В появившемся окне нажмите кнопку Загрузить станции для отображения списка доступных точек доступа (Рис. 10)
настройки ПО EFT Field Survey для PrinNet - Рис.10

настройки ПО EFT Field Survey для PrinNet - Рис.10

14. Выберите нужную точку доступа и нажмите кнопку Ок (Рис. 11)
настройки ПО EFT Field Survey для PrinNet - Рис.11

Список точек доступа и тип передаваемой информации:

NEAREST_CMR - передача данных от ближайшей работающей базовой станции по протоколу CMR+ (GPS+ГЛОНАСС)
NEAREST_RTCM3 - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС)
NEAREST_RTCM32 - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.2 MSM (GPS+ГЛОНАСС+BeiDou+Galileo)
NSRTCM3_JAVAD - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС) для приемников JAVAD со старыми версиями прошивок
NSRTCM3_TOPCON - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС) для приемников Topcon со старыми версиями прошивок
VIRTUAL_RTCM3 - передача данных по технологии VRS по протоколу RTCM3.0 (GPS+ГЛОНАСС)
VIRTUAL_RTCM32 - передача данных по технологии VRS по протоколу RTCM3.2 MSM (GPS+ГЛОНАСС+BeiDou+Galileo)

Для подключения к конкретной базовой станции используйте Порт 70хх, где хх - код региона, в котором установлена базовая станция.
Посмотреть номера портов по регионам

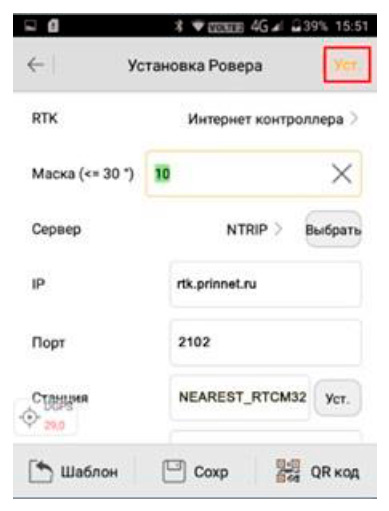

15. После выполнения всех настроек нажмите кнопку Уст. (Рис. 12)
настройки ПО EFT Field Survey для PrinNet - Рис.12

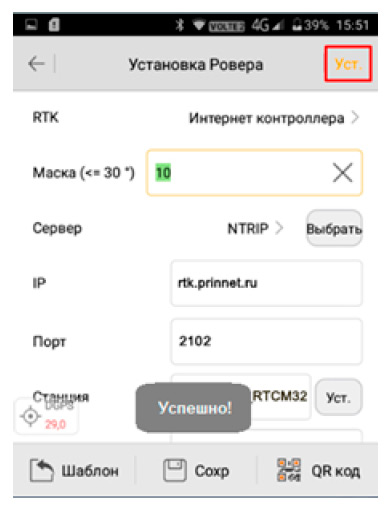

16. И при правильной настройке на экране появится уведомление об успешном подключении (Рис. 13)
настройки ПО EFT Field Survey для PrinNet - Рис.13
