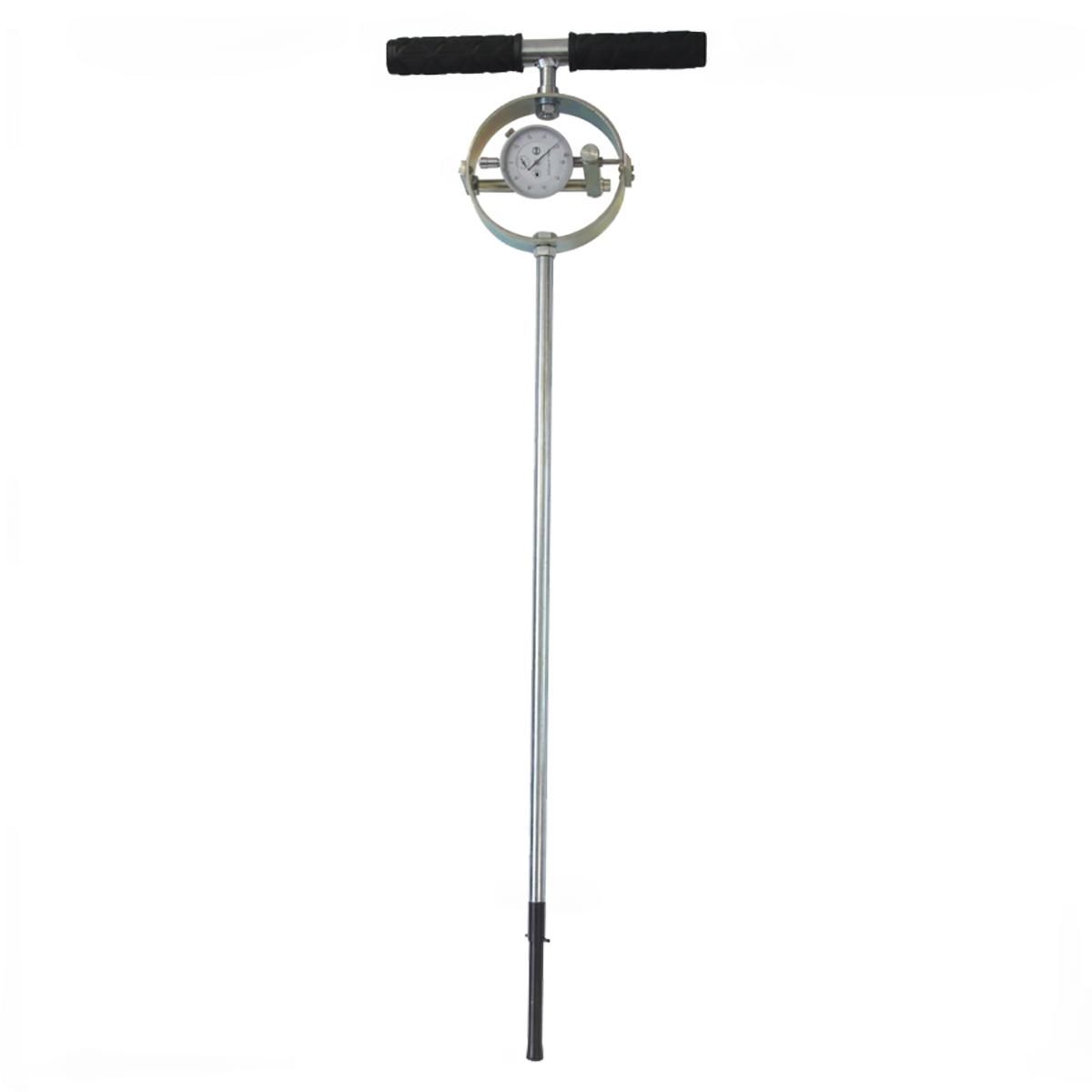

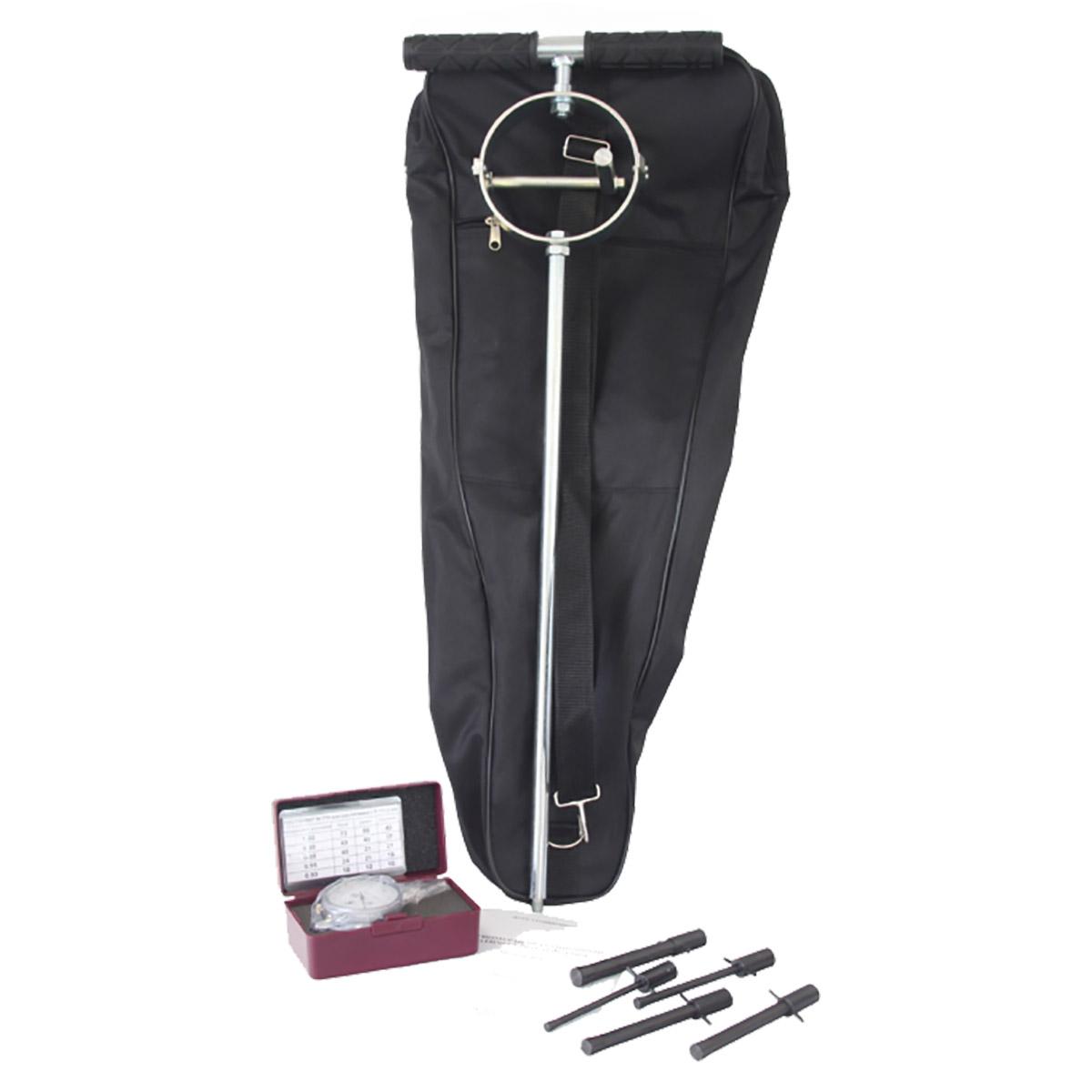

Плотномер пенетрационный статического действия В-1
бесплатное
бесплатноПлотномер В-1 предназначен для оперативного контроля степени уплотнения (коэффициента уплотнения) грунтов при строительстве земляного полотна автомобильных и железных дорог, аэродромов и других грунтовых сооружений.
Плотномер используется для измерения степени уплотнения песчаных и глинистых грунтов при наличии в них не более 25% включений размером крупнее 10мм и при влажности грунтов, допускаемой по СНИП 2.05.02 "Автомобильные дороги".
Прибор обеспечивает достоверные измерения, соответствующие требованиям СНИП 3.06.03 "Автомобильные дороги", в диапазоне 0,9 - 1,0 от максимальной стандартной плотности, определяемой по ГОСТ 22733 "Грунты. Метод лабораторного определения максимальной плотности".

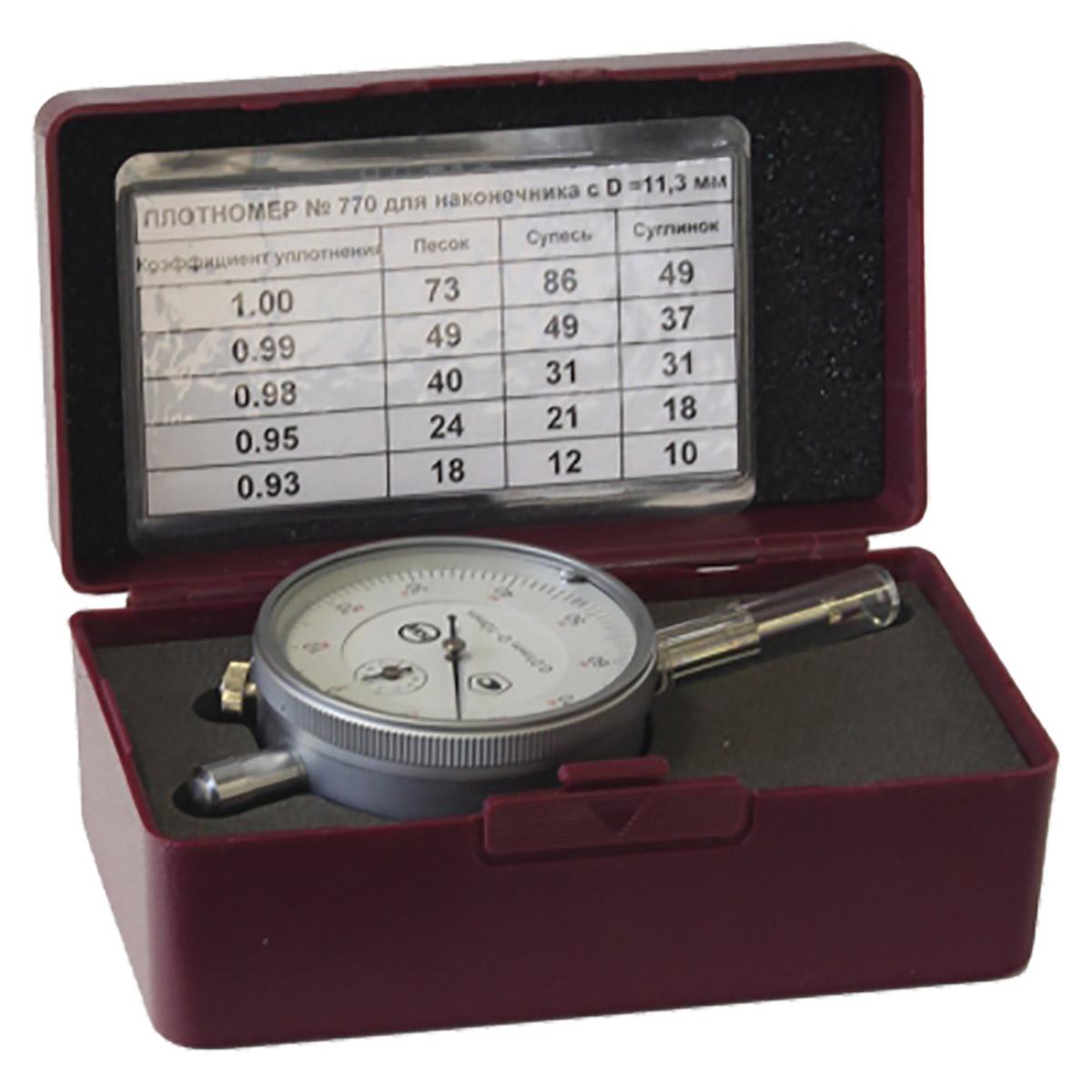

Степень уплотнения грунта оценивают показателем удельного сопротивления пенетрации, определяемым расчетом по величине прилагаемого усилия при заглублении рабочего наконечника. Степень уплотнения определяется отклонением стрелки индикатора, возникающим при деформации динамометрического кольца.
Фактическое значение степени уплотнения определяется исходя из полученных результатов замеров по прилагаемой к прибору таблице с учетом типа грунта.
| Плотномер пенетрационный статического действия В-1 | |
|---|---|
| Измеряемый параметр | степень уплотнения |
| Время одного измерения | до 12 с |
| Относительная погрешность измерения | 2,5% |
| Габаритные размеры | 810 х 250 х 100 мм |
| Масса | 1,5 кг |

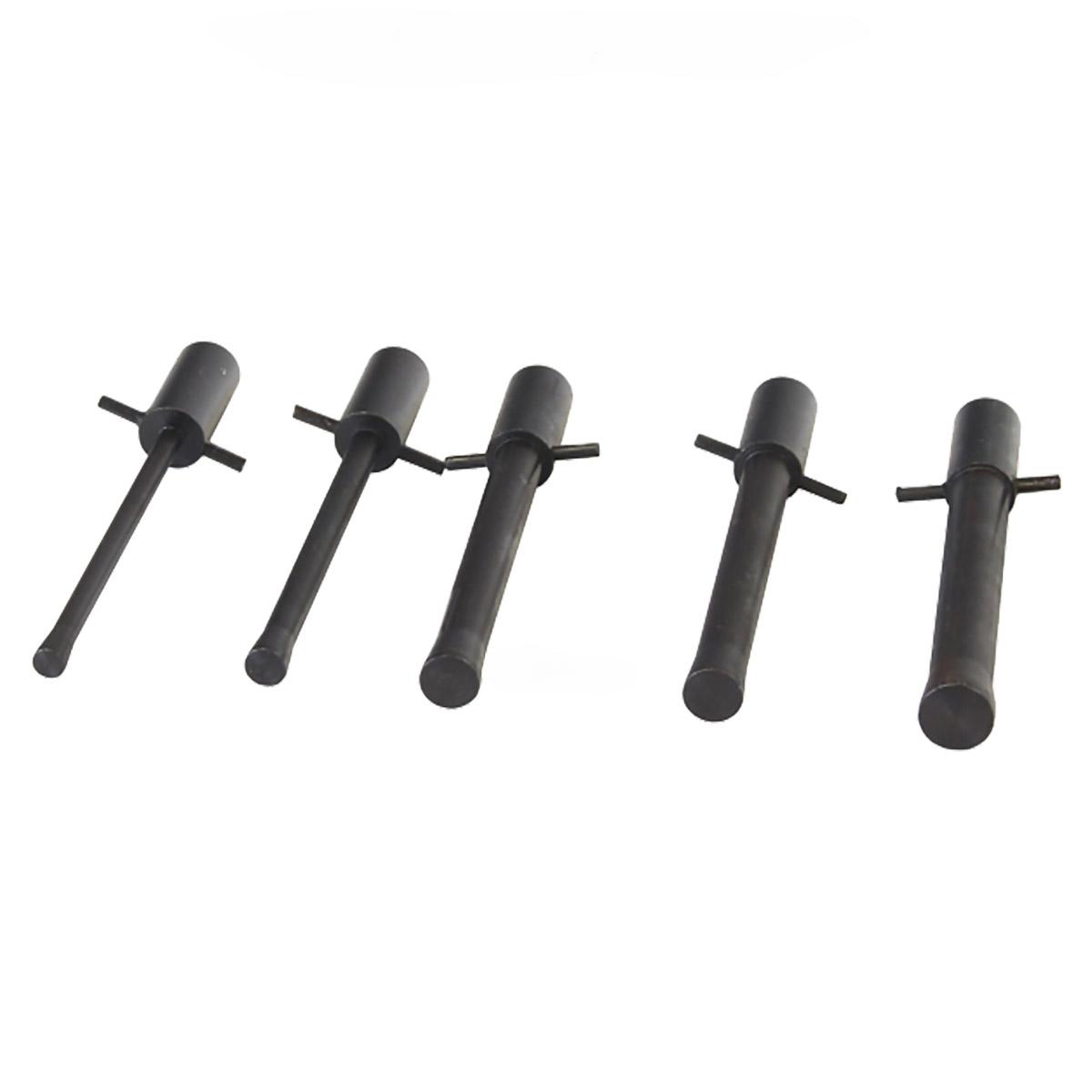

| Параметры наконечника 1 | |
| Длина рабочей части | 90 мм |
| Диаметр основания | 6,2 мм |
| Площадь основания | 30 мм 2 |
| Форма основания | плоская |
| Параметры наконечника 2 | |
| Длина рабочей части | 90 мм |
| Диаметр основания | 8,0 мм |
| Площадь основания | 50 мм 2 |
| Форма основания | плоская |
| Параметры наконечника 3 | |
| Длина рабочей части | 90 мм |
| Диаметр основания | 11,3 мм |
| Площадь основания | 100 мм 2 |
| Форма основания | плоская |
| Параметры наконечника 4 | |
| Длина рабочей части | 90 мм |
| Диаметр основания | 13,8 мм |
| Площадь основания | 150 мм 2 |
| Форма основания | плоская |
