Антенны серии П6-139/х предназначены для преобразования плотности потока энергии электромагнитного поля в высокочастотную мощность и в комплекте с измерительными приёмными устройствами (селективным микровольтметром, анализатором спектра) – для измерения плотности потока энергии электромагнитного поля, параметров антенных устройств, а в комплекте с генераторами сигналов – для возбуждения электромагнитного поля с заданной плотностью потока энергии.

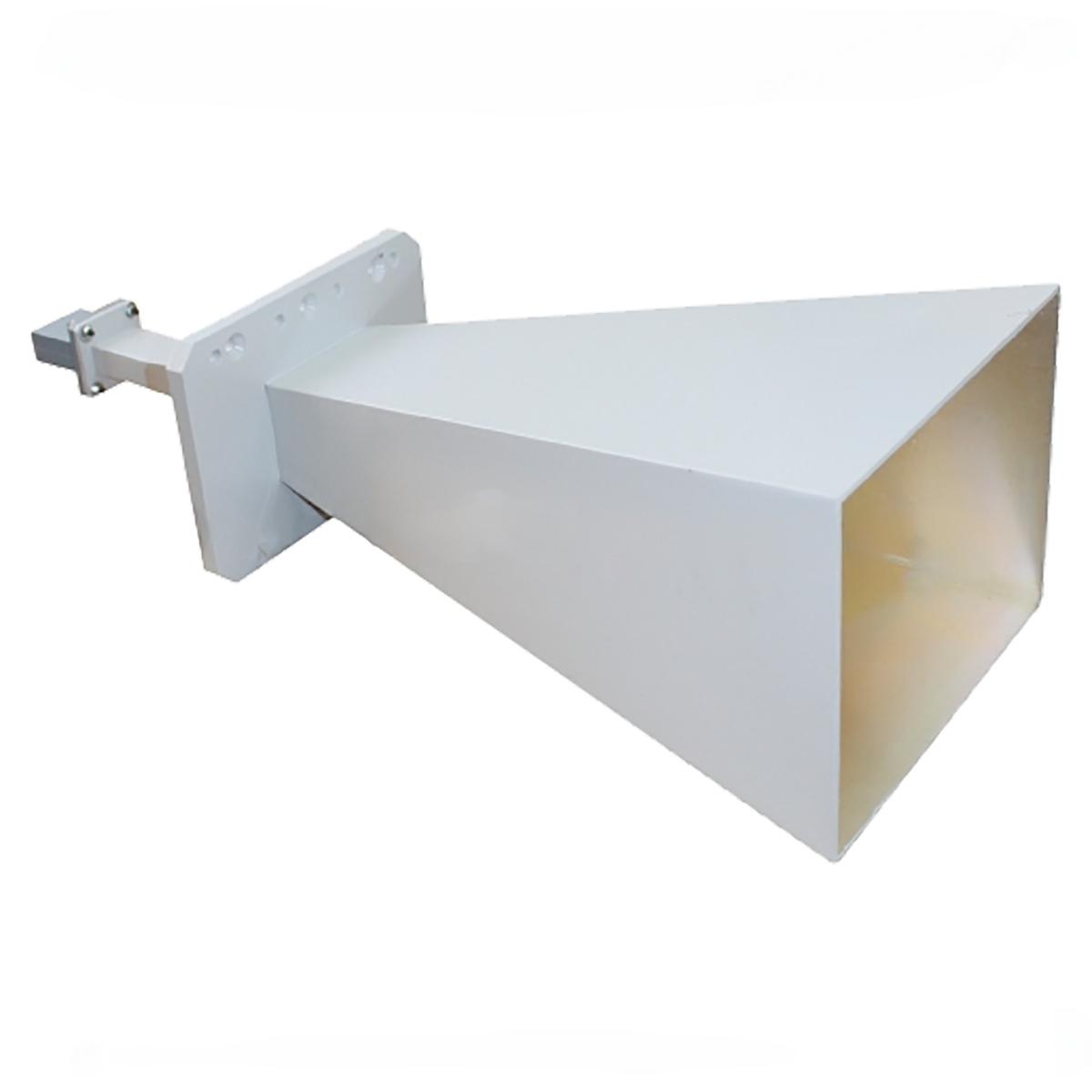

Антенна П6-139/3 состоит из рупора, имеющего форму усечённой пирамиды с прямоугольным основанием и вершиной и коаксиально-волноводного перехода. Версия П6-139/1М поставляется с соединителем типа N. Антенны серии П6-139/х отличаются друг от друга диапазоном рабочих частот, типом присоединительных фланцев и типом КВП. Антенны имеют малую неравномерность коэффициента усиления и низкий КСВН. Может использоваться для измерения параметров антенных систем и параметров электромагнитной совместимости радиоэлектронных устройств.
| Прибор: | П6-139/3 |
|---|---|
| Тип | рупорная, пирамидальная |
| Диапазон частот | 8,2 — 12,4 ГГц |
| Поляризация | линейная |
| Коэффициент усиления (Ку) | ≥ 22 дБ |
| Погрешность измерения Ку | ± 1 дБ |
| КСВН | ≤ 1,5 |
| Габаритные размеры | 502 x 203 x 156 мм |
| Вес | 1,5 кг |
| Тип разъёма | SMA |
