П6-120 антенна измерительная электрического поля 9 кГц — 30 МГц
бесплатное
бесплатноАнтенна измерительная электрического поля П6-120 осуществляет преобразование напряжённости электрического поля в соответствующее ему высокочастотное напряжение.

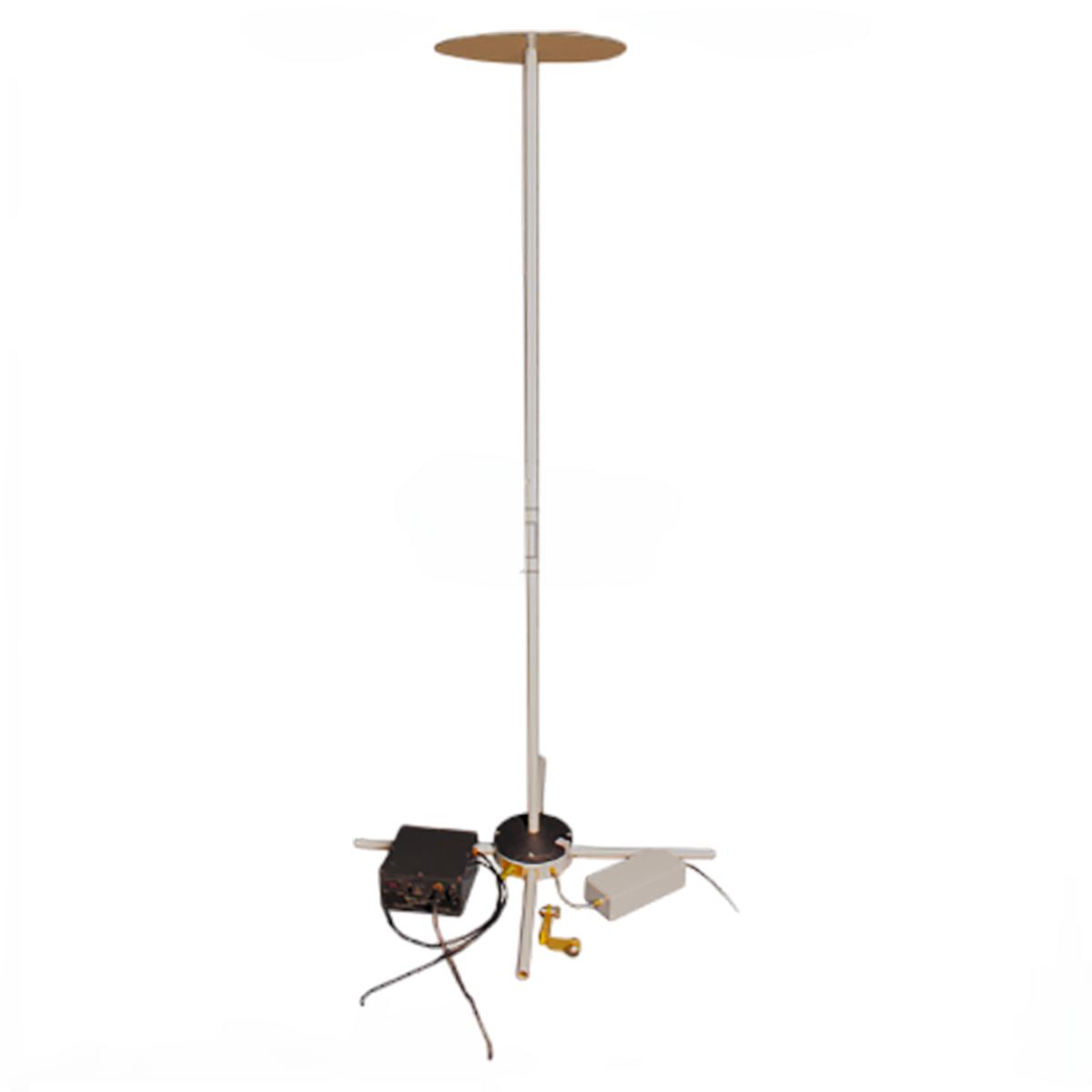

Антенна состоит из штыря, корпуса со встроенным согласующим усилителем, четырёх противовесов и емкостной нагрузки.
Антенна имеет коаксиальный ВЧ-выход с волновым сопротивлением 50 Ом (соединитель N типа). Напряжение питания подается на разъём PC4 (вилка). Питание антенны производится от внешнего сетевого блока питания, входящего в комплект поставки.
Антенна поставляется в разобранном виде. Сборка антенны производится без помощи вспомогательного инструмента.
Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН.
Активная часть антенны имеет низкие собственные шумы и высокий параметр IP3.
Возможна поставка с функцией бланкирования активной части.
| Прибор: | П6-120 |
|---|---|
| Диапазон частот | 9 кГц — 30 МГц |
| Коэффициент калибровки (Кк) | от -14 до 4,5 дБ (1/м) |
| Погрешность измерения Кк | ± 1,5 дБ |
| Чувствительность по полю | 25 мкА/м |
| Напряжение питания | ± 15 В |
| Потребляемый ток, не более | 100 мА |
| Тип разъёма | N |
| Габаритные размеры | 1476 x 688 x 688 мм |
| Вес | 5,0 кг |
