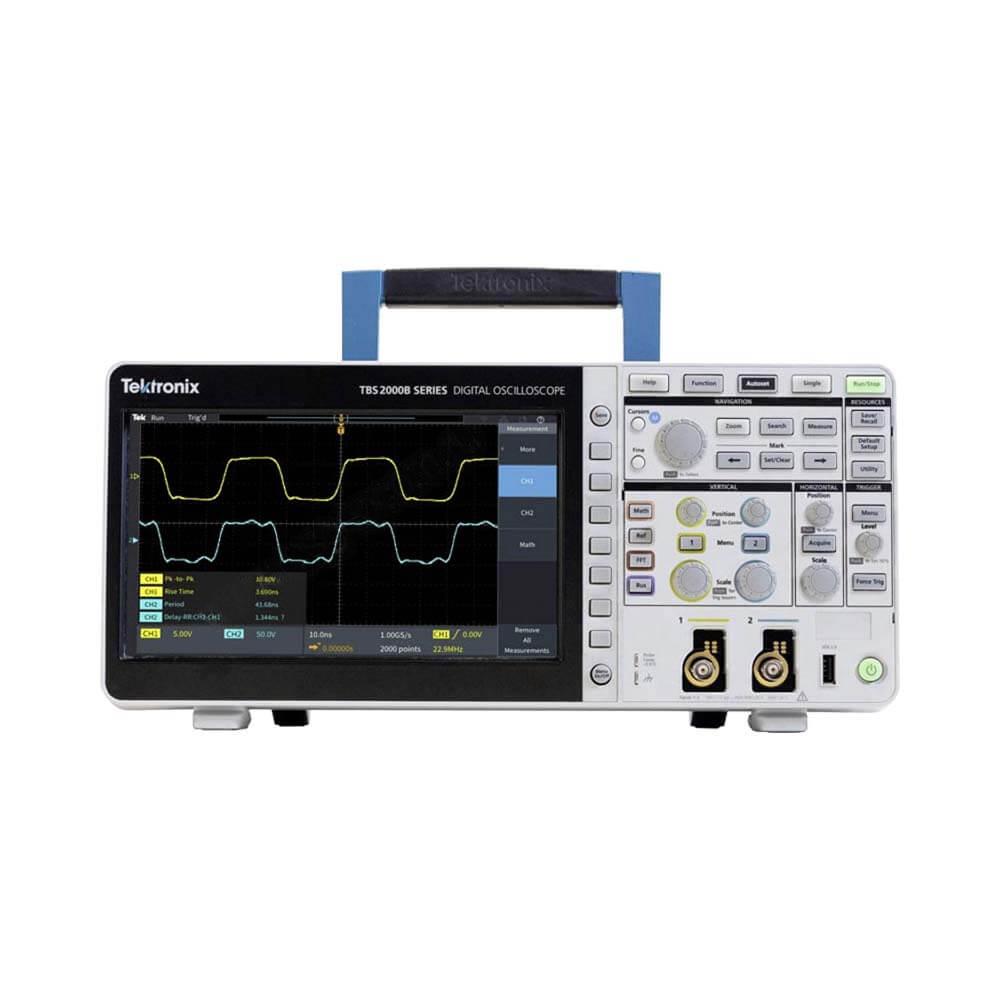

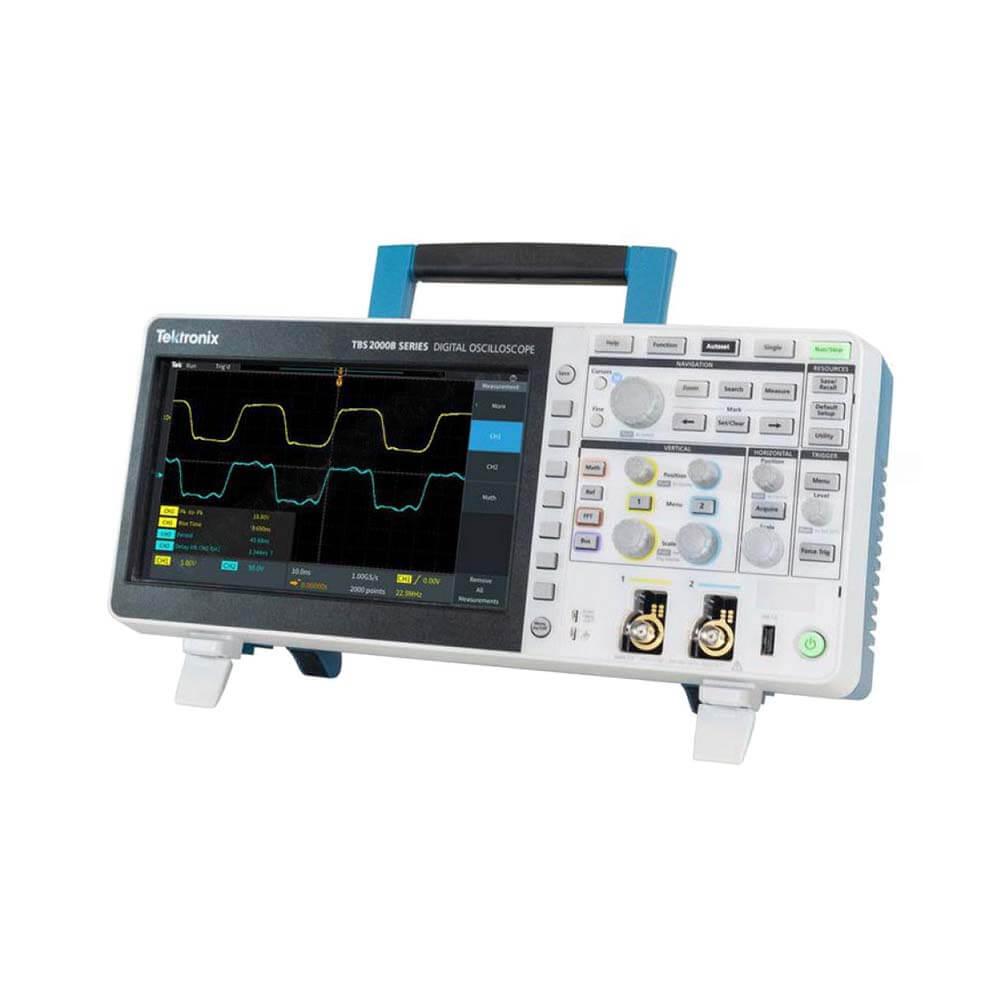

Осциллограф Tektronix TBS2204B
бесплатное
бесплатноОсциллограф Tektronix TBS2204B - топовая модель в линейке с наиболее широкими возможностями и максимальной полосой пропускания. Прибор специально разработан для решения лабораторных, диагностических и других прикладных задач, а также для использования в образовательной сфере. От оборудования начального уровня эта модификация отличается повышенной функциональностью, информативностью и производительностью. Расширенные коммуникационные возможности обеспечивают простую реализацию функций дистанционного управления и интеграцию в состав измерительных систем или учебных комплексов.
Особенности
Благодаря обновленной конструкции входных каскадов осциллограф Tektronix TBS2204B отличается повышенной точностью. Прибор способен производить 32 типа измерений в автоматическом режиме и отображать одновременно до шести параметров на дисплее одновременно с осциллограммами. Также поддерживается возможность выполнения арифметических действий с сигналами разных каналов и использование функции БПФ для частотного анализа. Применение для подключения пробников интерфейса TekVPI упрощает выполнение работ за счет автоматической установки единиц измерения и выбора диапазона.
Преимущества Tektronix TBS2204B
- Наглядность и информативность – в приборе используется экранное поле с увеличенным количеством горизонтальных и вертикальных делений, с функциями масштабирования и панорамирования, и поддерживается одновременное отображение результатов измерений и вспомогательных данных без перекрытия осциллограмм.
- Расширенный перечень обучающих функций – помимо встроенной справочной системы с руководством пользователя и всплывающими подсказками к каждому действию, цифровой осциллограф способен отображать пошаговые инструкции и шаблоны к лабораторным работам, которые являются компонентом трехэлементной экосистемы учебных курсов и могут использоваться преподавателями для создания и редактирования обучающих материалов.
- Полная отечественная локализация – интерфейс ПО осциллографа поддерживает несколько языков, включая русский, прибор поставляется с русифицированной накладкой на переднюю панель, что упрощает обращение с ним.
- Гибкое дистанционное управление – для удаленного программирования и обмена данными с ПК и лабораторными системами изделие снабжено портами LAN и USB, при задействовании опционального модуля Tek-USB-WiFi к осциллографу можно подключаться в беспроводном режиме.
Купить цифровой осциллограф Tektronix TBS2204B, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
| Прибор: | Tektronix TBS2204B | |
|---|---|---|
| Количество каналов | 4 | |
| Полоса пропускания | 200 МГц | |
| Частота дискретизации | 2 Гвыб./с - половина каналов 1 Гвыб./с - все каналы | |
| Длина записи | 5 млн. точек | |
| Система вертикального отклонения аналоговых каналов | ||
| Аппаратное ограничение полосы пропускания | 20 МГц | |
| Режимы входа | переменный ток, постоянный ток | |
| Входное сопротивление | 1 МОм ± 1%, 13 пФ ± 1,5 пФ | |
| Диапазон чувствительности по вертикали | от 2 мВ/дел. до 10 В/дел. | |
| Разрешение по вертикали | 8 бит | |
| Макс. входное напряжение, 1 МОм | 300 В ср. кв., категория электробезопасности II; с пиковым напряжением ≤±450 В | |
| Режимы захвата данных | ||
| Выборка | захват значений выборок | |
| Обнаружение пиковых значений | захват глитчей длительностью от 3,5 нс на всех режимах развертки | |
| Усреднение | усреднение от 2 до 512 осциллограмм | |
| Высокое разрешение | усреднение нескольких выборок за один интервал времени регистрации в одну точку осциллограммы | |
| Прокрутка | прокрутка осциллограммы по экрану справа налево со скоростью развертки, меньшей или равной 40 мс/дел. (400 мс/дел. при длине записи 20 млн точек) | |
| Математические операции | ||
| Для всех моделей | Ch 1 - Ch 2Ch 2 - Ch 1Ch 1 + Ch 2Ch 1 X Ch 2FFT | |
| Для четырехканальных моделей | Ch 3 - Ch 4Ch 3 + Ch 4Ch 4 - Ch 3Ch 3 X Ch 4 | |
| Система вертикального отклонения аналоговых каналов | ||
| Отклонение постоянного напряжения | ± (1 мВ + 0,1 дел) | |
| Погрешность усиления постоянного напряжения | ± 2% при чувствительности от 10 В/дел. до 5 мВ/дел± 3% (тип.) при чувствительности 2 мВ/дел | |
| Погрешность измерения пост. напряжения в режиме усреднения | усреднение > 16 сигналов ±((погрешн. усиления пост. напряжения) * |показание - (смещение - положение)| + погрешн. смещения + 0,11 дел. + 1 мВ) | |
| Размер шкалы по вертикали | ± 5 делений | |
| Диапазон смещения по вертикали | ± 1 В при чувствительности по вертикали от 2 мВ/дел. до 63 мВ/дел.± 10 В при чувствительности по вертикали от 64 мВ/дел. до 999 мВ/дел.± 100 В при чувствительности по вертикали от 1 В/дел. до 10 В/дел. | |
| Аналоговая полоса пропускания, связь по постоянному току | модели с полосой пропускания 200 МГц: от 0 до >200 МГцмодели с полосой пропускания 100 МГц: от 0 до ≥100 МГцмодели с полосой пропускания 70 МГц: от 0 до ≥70 МГц | |
| Коэффициент подавления синфазного сигнала (тип.) | 100:1, на частоте 60 Гц, снижение до 10:1 при синусоидальном сигнале 50 МГц для одинаковых настроек чувствительности по вертикали и режима связи в каждом канале | |
| Развязка между каналами | ≥100:1 | |
| Система горизонтального отклонения аналоговых каналов | ||
| Максимальная продолжительность захвата с максимальной частотой дискретизации (все каналы) | 5 мс | |
| Диапазон скорости развертки | TBS220x: от 1 нс/дел. до 100 с/дел.TBS207x, TBS210x: от 2 нс/дел. до 100 с/дел. | |
| Диапазон задержки развертки | от -15 дел. до 5000 с | |
| Диапазон сдвига фаз | ±100 нс | |
| Погрешность генератора развертки | ±25 х 10-6 в любом интервале ≥1 мс | |
| Система запуска | ||
| Режимы запуска | автоматический, ждущий и однократный | |
| Диапазон задержки запуска | от 20 нс до 8 с | |
| Типы запуска | по перепаду (по положительному, отрицательному или любому перепаду сигнала в любом канале. Возможна связь по постоянному току, ФНЧ, ФВЧ и подавление шума) длительность импульса (запуск по положительным или отрицательным импульсам, длительность которых >, <, = или ≠ указанному значению) рант (запуск по импульсу, который пересек один порог, но не пересек второй порог перед повторным пересечением первого) | |
| Режим входа запуска | связь по постоянному току, ФВЧ (подавление частоты >50 кГц), ФНЧ (подавление частоты <50 кГц), подавление шума (снижение чувствительности) | |
| Чувствительность запуска (тип.) (по перепаду фронта, связь по пост. току) | ||
| Вход любого аналогового канала | 0,4 деления от 0 до 50 МГц0,6 деления от 50 до 100 МГц0,8 деления от 100 до 200 МГц | |
| Диапазоны уровней запуска | любой входной канал: ±4,9 делений от центра экрана | |
| Система хранения данных | ||
| Время хранения данных в энергонезависимой памяти (тип.) | неограниченное время хранения настроек, введенных с передней панели, сохраненных осциллограмм и калибровочных коэффициентов | |
| Часы реального времени | программируемые часы считают время в годах, месяцах, днях, часах, минутах и секундах | |
| Измерение параметров сигнала | ||
| Курсоры | время, амплитуда и экранные курсоры | |
| Автоматизированные измерения | измеряется 32 параметра, до шести из которых можно вывести на экран одновременно возможно измерение следующих параметров: период, частота, задержка, длительность положительного перепада, длительность отрицательного перепада, скважность положительных импульсов, скважность отрицательных импульсов, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, фаза, положительный глитч, отрицательный глитч, двойной размах, амплитуда, высокий уровень, низкий уровень, максимум, минимум, среднее значение, среднее по периоду, среднеквадратическое значение, среднеквадратическое по периоду, число положительных импульсов, число отрицательных импульсов, число положительных перепадов, число отрицательных перепадов, площадь, площадь периода, задержка между спадом первого канала и фронтом второго канала, задержка между спадами первого и второго каналов, задержка между фронтом первого канала и спадом второго канала и задержка между фронтами первого и второго каналов | |
| Стробирование | выделяет конкретное появление события в захваченном сигнале для выполнения его измерения измерение выполняется по курсорам экрана, курсорам сигнала или по всей длине записи. | |
| Математическая обработка осциллограмм | ||
| Арифметические операции | сложение, вычитание и умножение | |
| БПФ | амплитудный спектр выбор вертикального масштаба БПФ согласно линейному среднеквадратическому значению или среднеквадратическому значению в дБВ выбор окна БПФ: прямоугольное, Хемминга, Хеннинга или БлэкманаХарриса | |
| Программное обеспечение для дистанционного управления | ||
| Веб-сервер | встроенный веб-сервер обеспечивает дистанционное управление чувствительностью и разверткой, запуском и измерениями позволяет сохранять осциллограммы и снимки экран на флеш-накопитель USB | |
| Характеристики экрана | ||
| Тип дисплея | жидкокристаллический цветной TFT дисплей с диагональю 9 дюймов (228 мм) | |
| Разрешение | 800 x 480 (WVGA) | |
| Представление сигналов | векторы, переменное послесвечение и бесконечное послесвечение | |
| Координатная сетка | сетка, без сетки | |
| Формат | YT и XY | |
| Порты ввода/вывода | ||
| Высокоскоростной хост-порт USB 2.0 | поддерживает USB накопители, адаптеры Wi-Fi. Один порт на задней панели, один – на передней панели | |
| Порт ведомого устройства | расположен на задней панели. Поддерживает управление осциллографом через интерфейс USBTMC или GPIB (с переходником TEK-USB-488) | |
| Совместимые USB адаптеры Wi-Fi | NETGEAR WNA1000M, WNA3100M, D-LINK DWA-131, TP-LINK TL-WN823N | |
| Порт LAN (Ethernet) | розетка RJ-45, поддерживает стандарт 10/100BASE-T | |
| Компенсатор пробника | амплитуда 5 Вчастота 1 кГц | |
| Замок Кенсингтона | гнездо на задней панели для стандартного замка Кенсингтона | |
| Источник питания | ||
| Напряжение источника питания | от 100 до 240 Вср.кв., ±10 % | |
| Частота источника питания | от 47 до 63 Гц (от 100 до 240 В) от 360 до 440 Гц (от 100 до 132 В) | |
| Потребляемая мощность | не более 80 Вт | |
| Физические характеристики | ||
| Габаритные размеры TBS2xx2(ВxШxГ) | 174.9 x 372.4 x 103.3 мм | |
| Габаритные размеры TBS2xx4(ВxШxГ) | 201.5 x 412.8 x 128.1 мм | |
| Масса TBS2xx2 | 2,62 кг (с упаковкой 5,1 кг) | |
| Масса TBS2xx4 | 4,17 кг (с упаковкой 7 кг) | |
| Зазоры для охлаждения | 50 мм с левой и с задней сторон прибора | |
| Электромагнитная совместимость, условия окружающей среды и безопасность | ||
| Температура | работа: от 0°C до +50°C хранение:от -40°C до +71°C | |
| Относительная влажность | ||
| При работе | от 5% до 95% при температуре до +30°C от 5% до 60% при температуре от +30°C до +50°C без образования конденсата | |
| При хранении | от 5% до 95% при температуре до +30°C от 5% до 60% при температуре от +30°C до +50°C без образования конденсата | |
| Высота над уровнем моря | ||
| Работа | до 3 000 м | |
| Хранение | до 12 000 м | |
| Высота над уровнем моря ограничена механической прочностью ЖК дисплея. Вероятность повреждения дисплея не зависит от режима его работы | ||
| Технические данные | ||
| Размеры | 201,5 х 412,8 х 128,1 мм | |
| Вес | 4.17 кг, с упаковкой 7 кг | |
