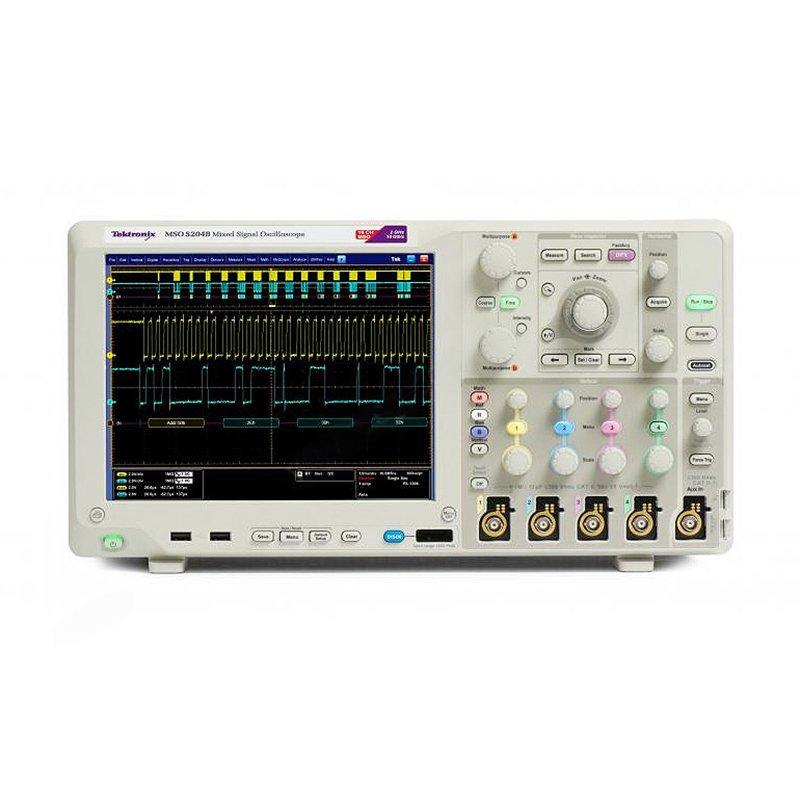

Осциллограф Tektronix MSO5204B

Производитель Tektronix

Количество:

Цена:

Цена по запросу

Товар добавлен в корзину

в корзину

купить в 1 клик

Товар добавлен в сравнение
Сравнить
Запомнить

Услуги

бесплатное
подключение
к сети базовых
станций

бесплатно
научим
использовать
прибор

Повышение квалификации

Сервисный центр

Описание
Характеристики

Особенности цифрового осциллографа MSO5204B:

Полный набор функций для сбора данных. Точность регистрации сигнала обеспечивается при полосе пропускания до 2 ГГц, максимальной частоте выборки 10 Гвыб/с и длине записи 250 млн. точек.
4 аналоговых и 16 цифровых каналов. Анализ аналоговых и цифровых сигналов при помощи одного прибора для поиска неполадок на системном уровне в сложных проектах.
Режим захвата FastAcq и дисплей с цифровым люминофором. Быстрое обнаружение сбоев и редких событий с помощью патентованной технологии Tektronix FastAcq. Максимальная скорость захвата > 250 000 осциллограмм/с позволяет быстро обнаружить редкие аномалии.
Расширенная система запуска. Быстрый захват аномалий сигнала при помощи более чем 350 доступных комбинаций системы запуска, включая время установки и удержания, пакетов последовательных и параллельных шин. Дополнительный визуальный запуск позволяет выполнять графическое определение сигналов запуска.
Органы управления Wave Inspector®. Простота поиска, установки меток и навигации по записям большой длины при поиске всех случаев до 8 событий одновременно.
Встроенные средства анализа. Анализ устройств с помощью 53 автоматических измерений, статистики измерений, гистограмм, дополнительных математических операций, определяемых пользователем фильтров и специализированных программных модулей MATLAB и .NET.
Запуск и анализ по сигналам параллельных шин (для серии MSO). Быстрая отладка распространенных последовательных шин I2C, SPI, RS-232/422/485/UART, USB2.0, MIL-STD-1553B, CAN, LIN, Ethernet и FlexRay при помощи автоматического запуска, декодирования и поиска.
Декодирование протокола с помощью функций запуска по сигналам последовательных шин и анализа. Быстрая отладка последовательных шин I2C, SPI, RS-232/422/485/UART, USB2.0, Ethernet, MIL-STD-1553B, CAN, LIN и FlexRay при помощи автоматического запуска, декодирования и поиска.
Пакеты прикладных программ. Пакет для анализа джиттера и построения глазковых диаграмм в стандартной комплектации и свыше 25 дополнительных опциональных пакетов программ для анализа источников питания, соответствия стандартам последовательной РЧ-передачи данных, памяти и т. д.
Пассивный пробник напряжения с малой емкостью. Четыре пробника 1 ГГц или 500 МГц с наилучшей в отрасли емкостной нагрузкой < 4 пФ в стандартной комплектации для обеспечения точности измерений.

Прибор:	MSO5204B
Тип осциллографа	Цифровой
Число каналов	4
Полоса пропускания	2 ГГц
Максимальная частота дискретизации	10 ГГц
Максимальный объем памяти	50 \| Опция -
АЦП (бит)	8
Сопротивление входа	1 МОм
Сопротивление входа 2	50 МОм
Логические каналы	16
Особенности	Чувствительность 1мВ/дел. Скорость обновления экрана до 250.000 осц./сек. Расширенная синхронизация (включая ТВ-синхронизацию). Автоматические (до 53-x параметров), курсорные измерения и гистограммы. Измерение джиттера и анализа характеристик глазковых диаграмм. Опция - анализатор протоколов. Опция - измерение и анализ источников питания. Интерфейс подключения пробников TekVPI. Вывод данных на печать. Выход для внешнего монитора. Анализ смешанных сигналов.
Интерфейс	USB \| LAN \| Опция - GPIB
Дисплей	TFT, 26,4, 1024х768, cсенсорный
Масса (кг)	6,7
