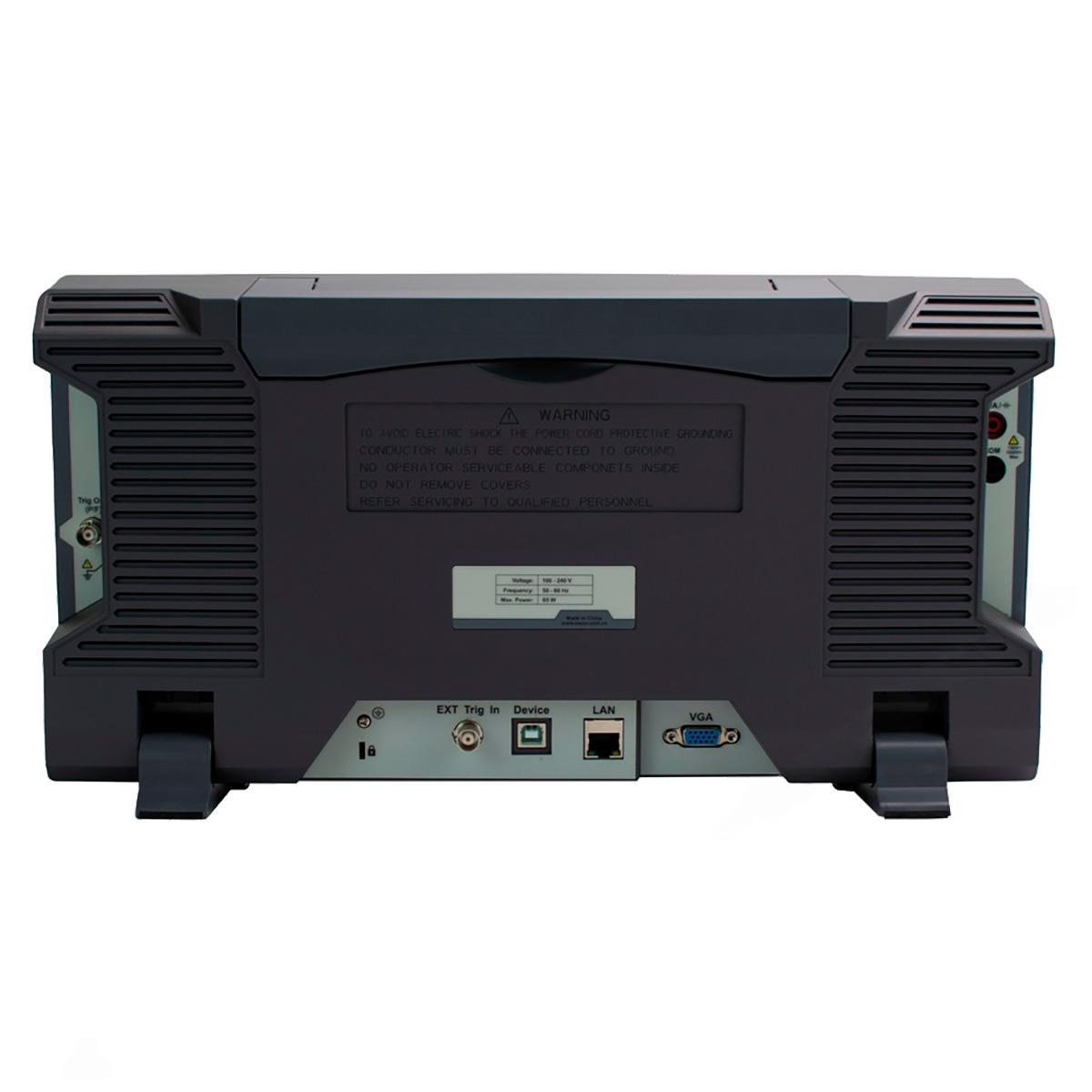

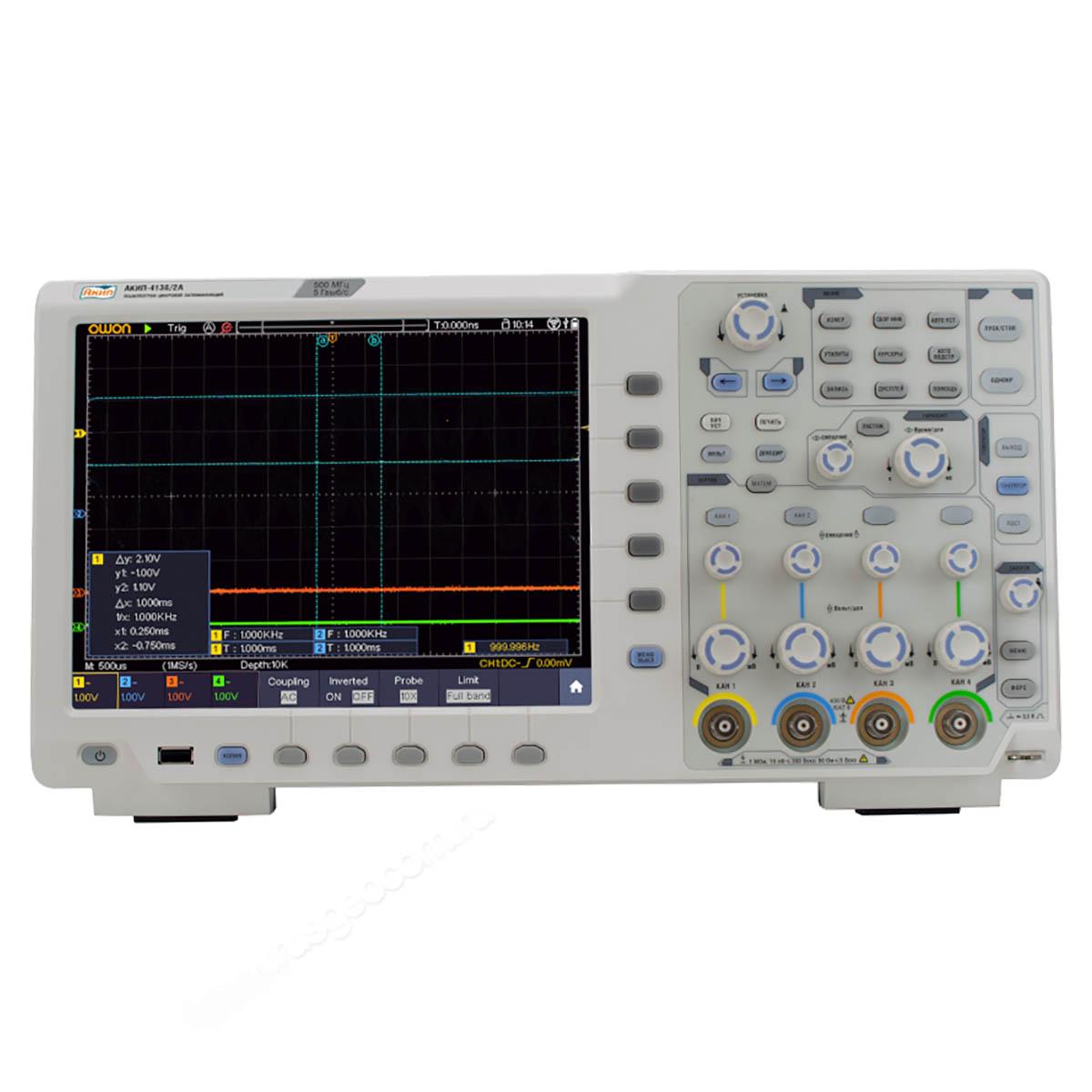

Осциллограф АКИП-4136/1А

Производитель Акип
Количество:

Цена:

287 576 р.
Товар добавлен в корзину
  • картинка Сравнить
  • картинка Запомнить

Осциллограф АКИП-4136/1А

  • Тип осциллографа: цифровой
  • Число каналов: 4
  • Полоса пропускания: 350 МГц
  • Максимальная частота дискретизации: 5 ГГц
  • Максимальный объем памяти: 400 МБ
  • АЦП (бит): 8
  • Сопротивление входа: 50 Ом, 1 МОм
  • Интерфейс: USB, LAN
  • Дисплей: TFT емкостный сенсорный, диагональ 26,4 см, разрешение 800х600
АКИП-4136/2
Канал вертикального отклонения
Число каналов2
Полоса пропускания (-3 дБ, 50 Ом)), при Коткл. ≥ 5 мВ/дел 0 - 350 МГц
Ограничение ПП20 МГц
Коэффициент отклонения (Коткл.)1 мВ/дел…10 В/дел (1 МОм)
1 мВ/дел…1 В/дел (50 Ом)
Погрешность измерения постоянного напряжения при Uсм = 0 Впри Kо=1 мВ: ±(0,03·|Uизм|+0,01·Ко+1)
при Kо≥2 мВ: ±(0,02·|Uизм|+0,01·Ко+1), где
Kо – значение коэффициента отклонения, мВ/дел
Связь по входу открытый, закрытый, земля
Время нарастания, при Коткл. ≥ 5 мВ/дел ≥ 1 нс
Входной импеданс 1 МОм (± 2 %) / 15 пФ 5 пФ; 50 Ом ± 2%
Максимальное входное напряжение300 В /1 МОм; 5 В 50 МОм (DC+AС пик, до 1 кГц)
Математика≤ 400 Впик (DC+AС пик), 300 Вскз – 1 МОм
≤ 5 Вскз – 50 Ом
Канал горизонтального отклонения
Коэффициент развертки (Кразв.)500 пс/дел…1000 с/дел (шаг 1-2-5)
Погрешность опорного генератора±2,5*10-6
Погрешность измерения временных интервалов±(δF·Tизм+1/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора;
Tизм – измеренный временной интервал, с;
Fд – частота дискретизации, Гц
Режимы работыосновной, задержанный, ZOOM окна, самописец, X-Y
Синхронизация
Источники синхросигналалюбой из аналоговых каналов, сеть, внешний (Ext, Ext/5)
Режимы запуска разверткиавтоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по длительности импульса, по параметрам окна, отложенная, рант,по логическому шаблону, по протоколам - UART/RS232, I2C, SPI, CAN
Связь входаФНЧ, ФВЧ, связь АС, связь DC
Уровень синхронизациивнутренняя: ± 5 делений от центра экрана
Ext: ±2 В; Ext/5: ±10 В
Погрешность уровня синхронизациивнутренняя: ± 0,3 деления;
Ext: ±(10 мВ + 6% от установленного);
Ext/5: ±(50 мВ + 6% от установленного)
Аналого-цифровое преобразование
Разрешение по вертикали8 бит
Максимальная частота дискретизации1 ГГц на канал
2,5 ГГц на канал
5 ГГц при объединении
Длина записи400 МБ (делится между активными каналами)
Режимы работывыборка, пиковый детектор; усреднение (4 /16/ 64/ 128), накопление (50 мс … 10 с, беск.), интерполяция (sinx)/x
Курсовое измерение
ФункцииDU; DT; 1/DT
Математика
Функции+, -, х; /; d/dt, ∫dt, √, БПФ
Операторылюбой аналоговый канал
Автоматические измерения
Функции по вертикалисреднее, Пик-Пик, СКЗ, ЦиклСКЗ, Макс, Мин, Верхнее, Нижнее, Амплитуда, Выброс, Предвыброс
Функции по горизонтали Период, Частота, Время Нарастания / Спада, Длительность Импульса +/-, скважность, счет импульсов
Измерение задержкизадержка A→B, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, фаза
Дополнительные возможности
Цифровой регистратор1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 10 мс – 10с)
ИнтерфейсыUSB, LAN
АвтоустановкаВ/дел, с/дел, параметры синхросигнала
Режим X-YХ – кан 1; Y – кан 2
Внутренняя память100 осциллограмм, 8 профилей настроек (запись/ воспроизв.)
Мультиметр
Индикатор4,5 разряда, максимальное индицируемое число 20.000
НапряжениеDCV: 20 мВ, 200 мВ: ±(0,5% ± 10 емр), 2 В, 20 В, 200 В: ±(0,3% ± 5 емр), 1000 В: ±(0,5% ± 5 емр)
ACV: 200 мВ, 2 В, 20 В, 200 В: ±(0,8% ± 10 емр), 750 В: ±(1% ± 10 емр)
диапазон частот: 40 Гц … 400 Гц
ТокDCA: 20 А: ±(2% ± 10 емр)
ACA: 20 А: ±(2,5% ± 10 емр)
Сопротивление200 Ом … 2 МОм: ±(0,8% ± 10 емр), 20 МОм ±(1% ± 10 емр), 100 МОм :±(5% ± 10 емр)
Емкость2 нФ … 20 мФ: ±(4% ± 10 емр)
Тест диодов0 … 2 В
Входное сопротивление10 Ом, защита входа DC 1000 В/ AC 400 В
Генератор сигналов
Максимальная частота50 МГц
Максимальная дискретизация250 МГц
Число каналов1
Формы сигналовфункциональные: синус, прямоугольник, импульс, пила + 46 встроенных сигналов произвольной формы
РазрядностьЦАП 14 бит
Длина памяти16000 точек для произвольной формы
Выходной уровень 2 мВпик-пик … 5 Впик-пик (≤ 50 МГц)
2 мВпик-пик … 20 Впик-пик (≤ 25 МГц)Выходной уровень установка смещения: Впик-пик ≤5 ВV/±2,5 В (макс); Впик-пик >5 В/±10 В (макс)
Общие данные
ЖК-дисплейцветной (TFT) сенсорный, диагональ 26,4 см, разрешение 800 x 600
Напряжение питания100 - 240 В, 50/60 Гц (автовыбор)
Потребл. мощность65 Вт
Габариты422 х 226 х 135 мм
Масса5 кг
