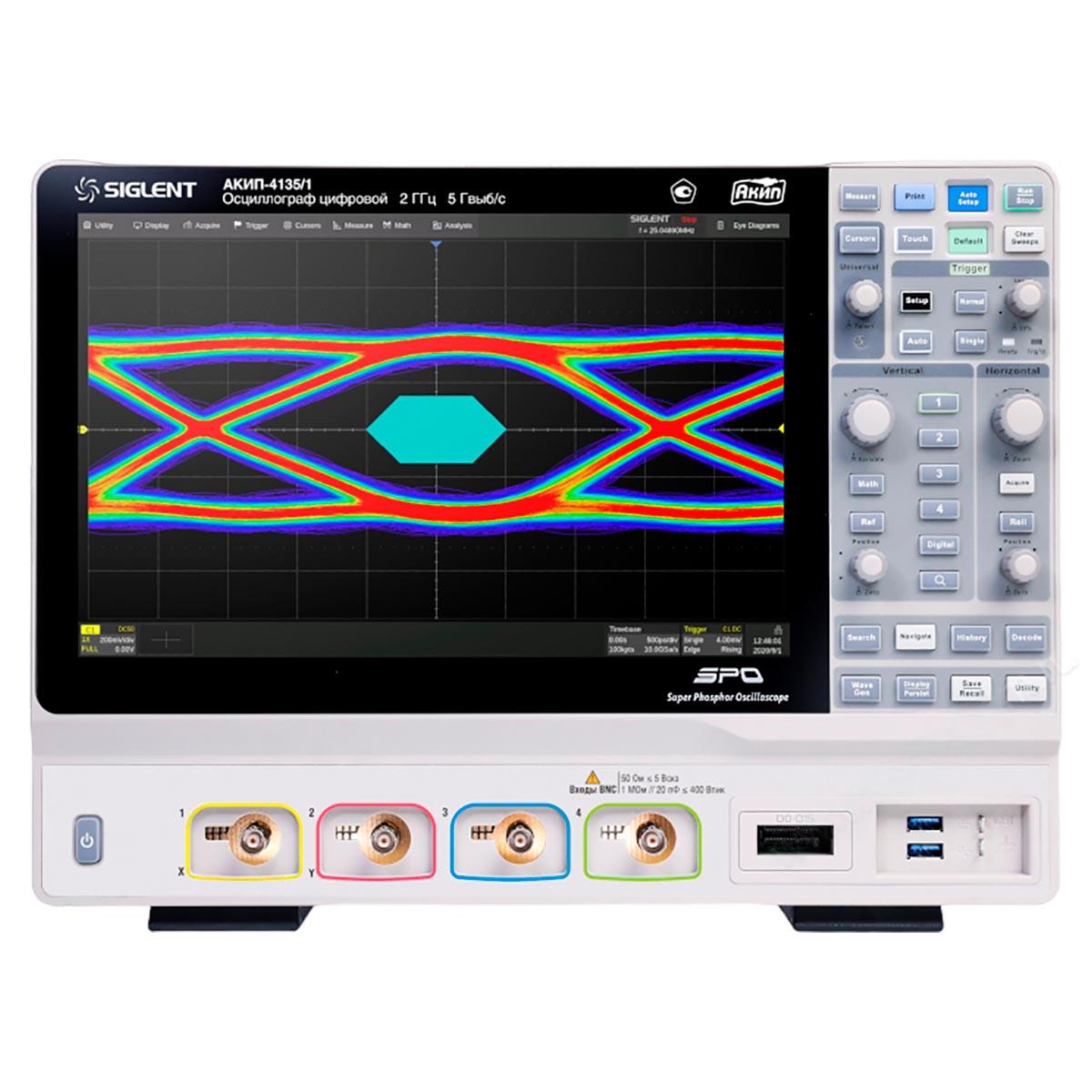

Осциллограф АКИП-4135/1

Производитель Акип
Количество:

Цена:

1 156 793 р.
Товар добавлен в корзину
  • картинка Сравнить
  • картинка Запомнить

Осциллограф АКИП-4135/1

  • Тип осциллографа: цифровой
  • Число каналов: 4
  • Полоса пропускания: 500 МГц
  • Максимальная частота дискретизации: 5 ГГц (10 ГГц в режиме ESR)
  • Максимальный объем памяти: 500 МБ
  • АЦП (бит): 8
  • Сопротивление входа: 50 Ом, 1 МОм
  • Логические каналы: 16 (опция)
  • Интерфейс: USB, LAN
  • Дисплей: TFT емкостный сенсорный, диагональ 30,7 см, разрешение 1280х800
АКИП-4135/1
Канал вертикального отклонения
Число каналов4
Полоса пропускания (-3 дБ, 50 Ом)0 - 500 МГц
Время нарастания (50 Ом) ≤ 550 пс
Ограничение ПП20 МГц, 200 МГц
Коэффициент отклонения (Коткл.)500 мкВ/дел…1 В/дел – 50 Ом
500 мкВ/дел…10 В/дел – 1 МОм
Погрешность установки Коткл.± 3 %
Погрешность измерения напряжения±(0,015·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел
Uсм – установленное значение напряжения смещения, мВ.
Диапазон установки смещения50 Ом: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В;
10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…1 В/дел: ± 10 В
1 МОм: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В;
10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 16 В
102 мВ/дел…200 мВ/дел: ± 80 В; 205 мВ/дел…1 В/дел: ± 160 В;
1,02 В/дел…10 В/дел: ± 400 В
Погрешности установки уровня постоянного смещения±(0,01·|Uсм|+0,0002·|Uпр|+0,005·8[дел]·Ко[мВ/дел]+1), где
Kо – значение коэффициента отклонения, мВ/дел;
Uсм – установленное значение напряжения смещения, мВ;
Uпр – конечное значение диапазона установки напряжения смещения, мВ
Входной импеданс 50 Ом (± 2 %), 1 МОм (± 2 %) / 20 пФ ± 3 пФ
Максимальное входное напряжение≤ 400 Впик (DC+AС пик), DC…10 кГц – 1 МОм
≤ 5 Вскз, ± 10 Впик – 50 Ом
Канал горизонтального отклонения
Коэффициент развертки (Кразв.)500 пс/дел…1000 с/дел
самописец (ROLL): 50 мс/дел…1000 с/дел
Погрешность опорного генератора±2,5*10-6
Погрешность измерения временных интервалов±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора;
Tизм – измеренный временной интервал, с;
Fд – частота дискретизации, Гц
Режимы работыосновной, ZOOM окна, самописец (ROLL), X-Y
Синхронизация
Источники синхросигналалюбой из каналов, внешний (Ext, Ext/5), сеть, логический канал
Режимы запуска разверткиавтоматический, ждущий, однократный
Виды синхронизациипо фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C,SPI, UART/ RS232, CAN, LIN, опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT
Предзапуск0…100% памяти
Послезапуск0…5000 делений
Синхронизация по зонедве зоны, каналы: КАН1…КАН4, условия: пересекает, не пересекает
Вид входаоткрытый, закрытый, ВЧ и НЧ фильтры
Чувствительность синхронизациивнутренняя: 0,26…0,5 деления шкалы;
Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания)
Аналого-цифровое преобразование
Разрешение по вертикали8 бит (до 16 бит с шагом 0,5 бита в режиме эквив. разрешения (Hi-Res))
Частота дискретизации5 ГГц на канал (10 ГГц в режиме ESR)2
Полоса пропускания в режиме Hi-Res9 бит: 0,25*дискретизации, до аналоговой полосы пропускания
10 бит: 0,115*дискретизации, до 1,15 ГГц (ограничение полосы пропускания)
11 бит: 0,055*дискретизации, до 550 МГц (ограничение полосы пропускания)
12 бит: 0,028*дискретизации, до 280 МГц (ограничение полосы пропускания)
13 бит: 0,014*дискретизации, до 140 МГц (ограничение полосы пропускания)
14 бит: 0,007*дискретизации, до 70 МГц (ограничение полосы пропускания)
15 бит: 0,0035*дискретизации, до 35 МГц (ограничение полосы пропускания)
16 бит: 0,0017*дискретизации, до 17 МГц (ограничение полосы пропускания)
ИнтерполяцияSinX/X, X
Длина записи (1/2/4 канала)3500 МБ/ 250 МБ/ 125 МБ на канал
Пиковый детектор200 пс
Режимы работывыборка, пиковый детектор, усреднение, накопление, Hi-Res
Курсовое измерение
Источник курсоровКАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА
Функцииручное управление: время - X1, X2, (X1-X2), (1/ΔT); амплитуда - Y1, Y2, (Y1-Y2)
режим отслеживания: время - X1, X2, (X1-X2)
Автоматические измерения
Источник измерений КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM
Диапазон измерений весь экран или ограниченно (определяется курсорами)
Функции по вертикалиМакс, Мин, Пик-Пик, Верхнее, Нижнее, Амплитуда, Среднее, Цикл Среднее, СКО, Цикл СКО, СКЗ, Цикл СКЗ, Медиана, Цикл Медина, выбросы на вершине и в паузе
Функции по горизонталиf; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза
Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90-
10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle,
Delay, Time@Middle, Cycle-Cycle jitterПериод, Частота, Время Макс, Время Мин, +Длительность, -Длительность, Время
нарастания/спада, Длительность пакета положительная и отрицательная, +Коэф.Заполнения, -Коэф. Заполнения, Задержка, Джиттер
Дополнительные измеренияплощадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов
Измерение задержкифаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение
Статистикатекущее значение, Макс, Мин, СКО, Гистограмма, Тренд, Отслеживание
Математика
Математические каналыF1, F2, F3, F4
Источник математикиКАН1…КАН4, F1…F4
Функции+, -, х; /; d/dt, ∫dt, √, ex, 10x, ln, lg, редактор формул
БПФ – частотный анализ при длине памяти 8 МБ
АЧХ анализ диаграмма боде
Измерительный каналлюбой из аналоговых каналов
Поддерживаемый источник сигналаSAG1021I – аппаратная опция
генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422
Тип разверткипрямая, многоуровневая
Диапазон частот10 Гц … 120 МГц (линейный или логарифмический режим)
Виды измеренийверхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза
Дополнительные возможности
Режим HISTORYсохранение с временными метками последних 80.000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.)
Диаграммы Бодеанализ частотных характеристик по КАН1…КАН4
требуется опция генератора сигналов SAG1021I или генераторы серии АКИП-3409,АКИП-3418, АКИП-3422 подключенный по интерфейсу USB
диапазон частот: 10 Гц … 120 МГц
режим работы: линейный, логарифмический
Измерение мощности (опция)качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение /выключение, переходная характеристика, PSRR, эффективность
Глазковые диаграммы (опция)источник: КАН1…КАН4
восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL)
измерения: Высота глаза, уровень 1, уровень 0, амплитуда глаза, ширинаглаза, пересечение глаз, средняя мощность, коэффициент добротности, TIE
поддержка тестирования сигналов по маске
Анализ джиттера (опция)источник: КАН1…КАН4
восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL)
период, Частота, +Длительность, -Длительность, Цикл джиттер, +Коэф. Заполнения,-Коэф. Заполнения, скорость передачи данных
разложение джиттера: TIE, RJ, DJ, DCD, DDJ, PJ, TJ@BER
АвтоустановкаВ/дел, с/дел, параметры синхросигнала
Режим X-YХ – кан 1, 3; Y – кан 2, 4; разность фаз < 3 до 100 кГц
Декодирование
Формат данныхстандартно - I2C, SPI, UART/RS232, CAN, LIN
опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester
Логический анализатор (опция)
Число каналов16
Частота дискретизации1 ГГц максимум
Длительность импульса от 3,3 нс
Синхронизацияпо фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN
опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT
Порог срабатыванияTTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В)
Генератор функциональный (опция)
Формы сигналовсинус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
Частотный диапазон1 мкГц…25 МГц (Синус)
1 мкГц…10 МГц (Прямоугольник, импульс)
1 мкГц…300 кГц (Пила)
1 мкГц…5 МГц (сигналы произвольной формы)
щум, полоса частот > 25 МГц
Разрешение1 мкГц
Погрешность установки±5*10-5
Частота дискретизации125 МГц
Длина памяти16000 точек для произвольной формы
Разрядность АЦП14 бит
Выходной уровень3 Впик-пик(50 Ом); 6 Впик-пик (1 МОм)
Постоянное смещение± 1,5 В (50 Ом); ± 3 В (1 МОм)
Ограничение уровня|Voffset|<=Vmax - Vpp/2
, где Voffset – установленно значение постоянного смещенияVmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления
Vpp – установленное значение выходного уровня сигнала
Скважность1 % ~ 99 % (для прямоугольника и импульса)
Симметрия0 % ~ 100 % (для пилы)
Напряжение изоляции± 42 Впик
Общие данные
ЖК-дисплейцветной емкостный сенсорный, диагональ 30,7 см, разрешение 1280 x 800, 8 x 10 делений
Входы выходыпередняя панель: USB 3.0 Host (2), Выход калибратора 1 кГц, 3 В меандр

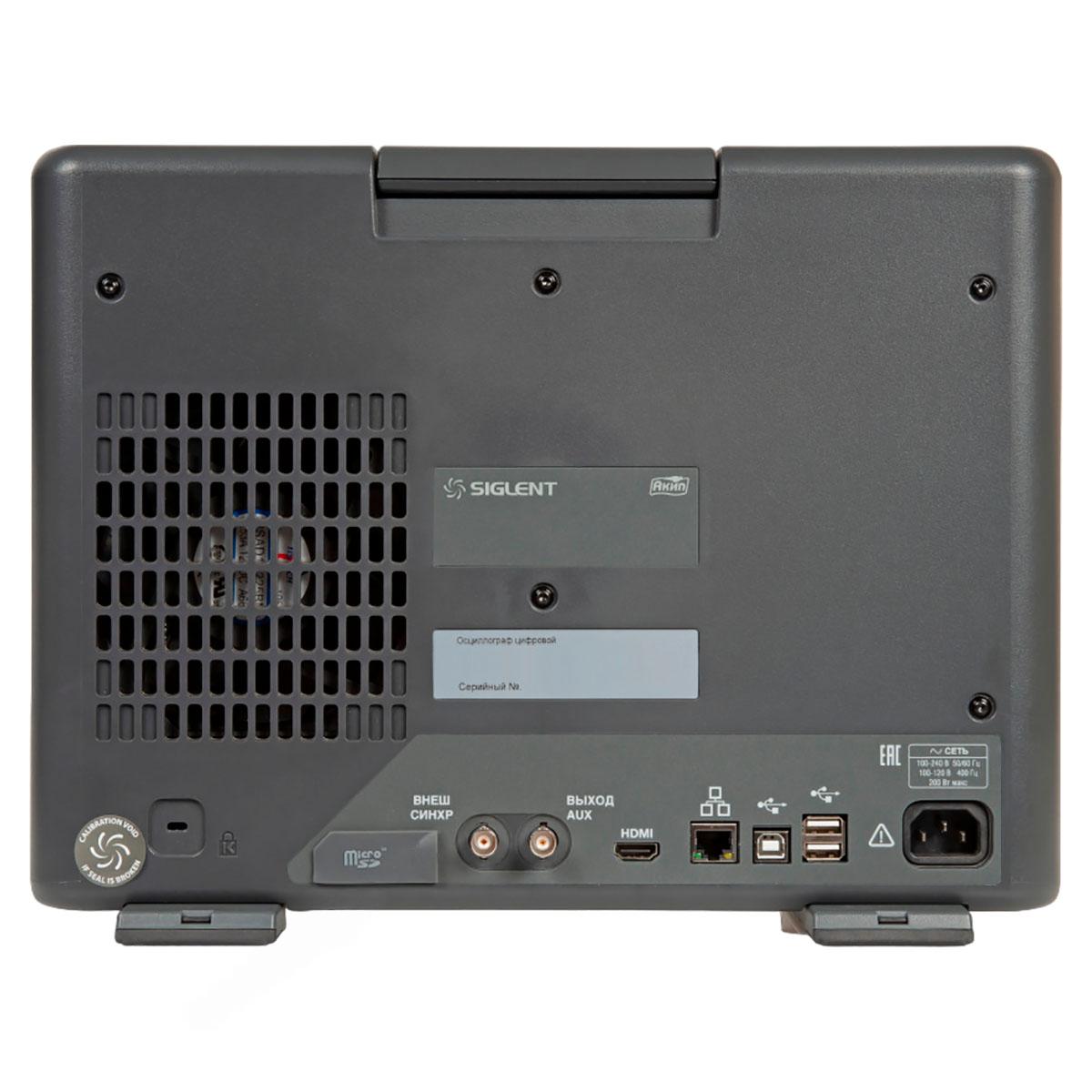

задняя панель: USB 2.0 Host (2), USB 2.0 Device, LAN 10/100MbaseT (RJ45), слот Micro SD Card, External Trigger: ВНЕШ: ≤1,5 Вскз, ВНЕШ/5: ≤ 7,5 Вскз
Auxiliary Output: Выход синхр. (3,3 В LVCMOS), Доп.Контр. Выход (3,3 В TTL)
HDMI
Напряжение питания100 - 240 В (50/ 60 Гц), 100 - 120 В (400 Гц); 193 Вт максимум
Габариты379 х 159 х 288 мм
Масса5,5 кг
