Мобильный лазерный сканер CHCNAV AlphaUni 900

Мобильный лазерный сканер CHCNAV AlphaUni 900

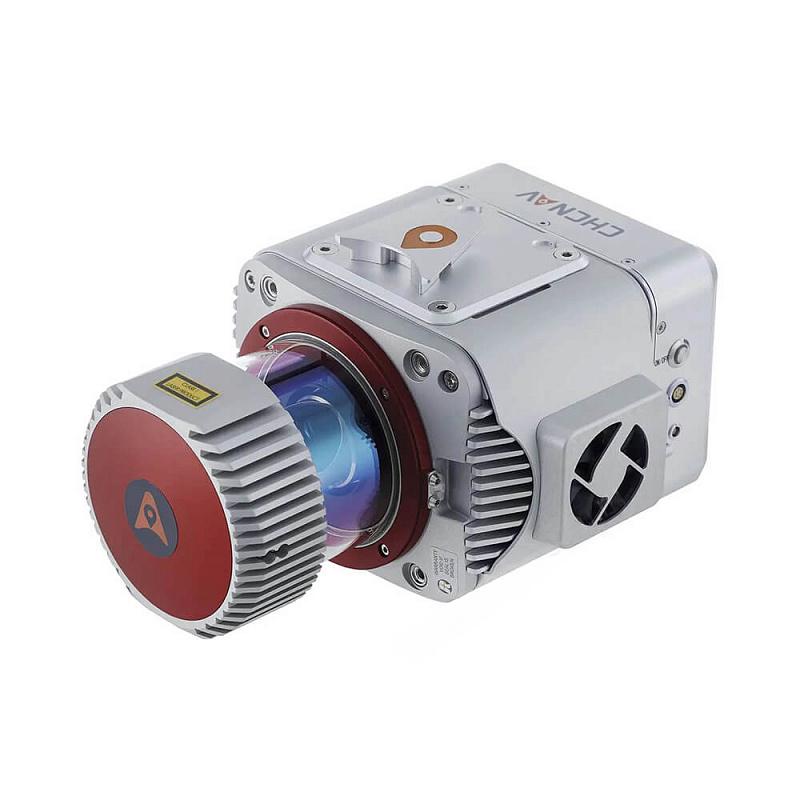

Мобильный лазерный сканер CHCNAV AlphaUni 900 - мультиплатформенная лидар-система, которая базируется на прогрессивных технических решениях от Riegl. Оборудование используется для создания точных трехмерных моделей рельефа и различных объектов при проведении изысканий в таких сферах, как строительство, реализация инфраструктурных проектов, геодезия, сельское и лесное хозяйство.

Гибкость и вариативность

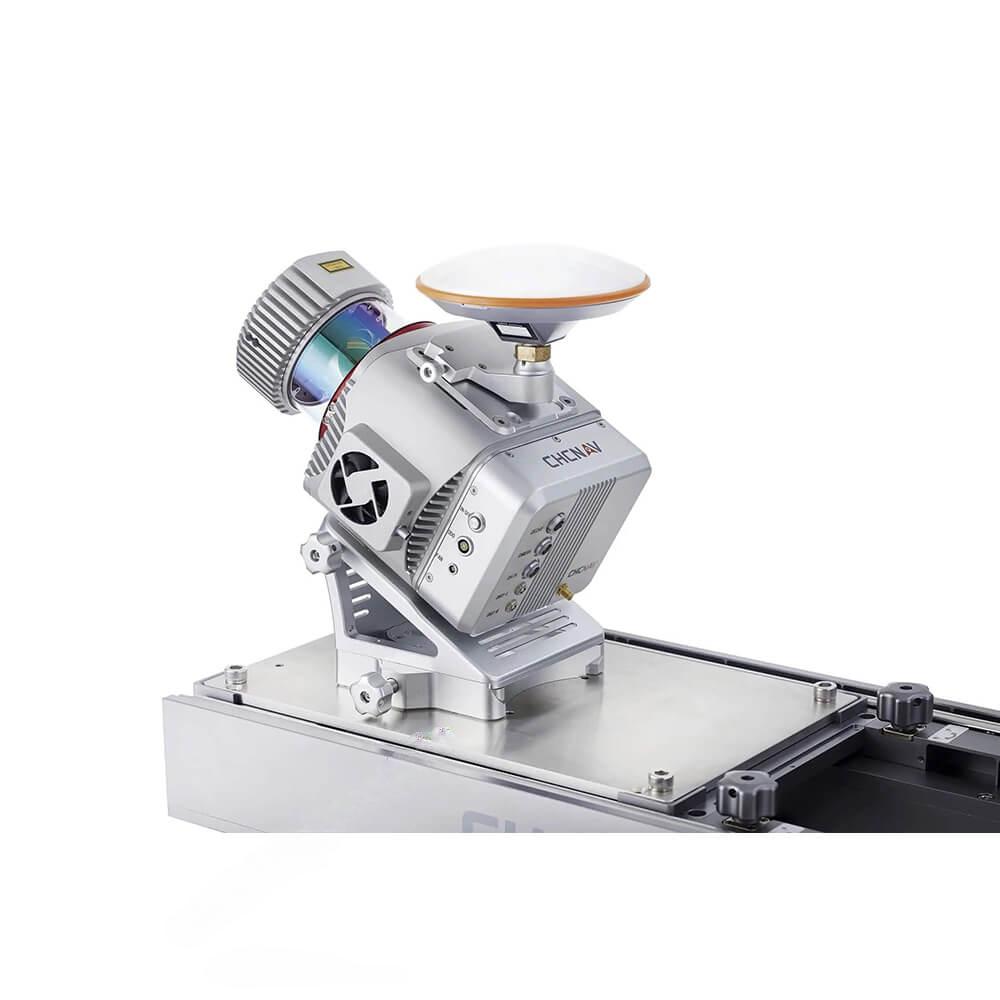

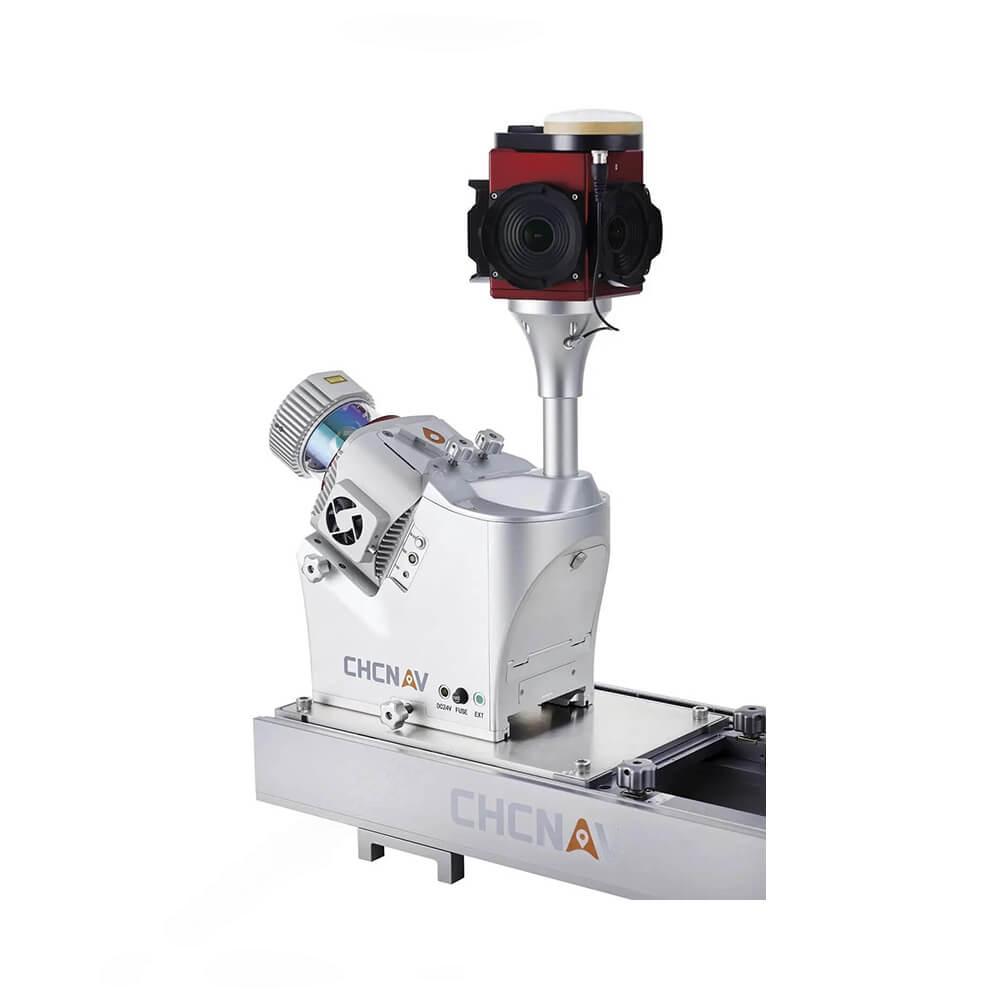

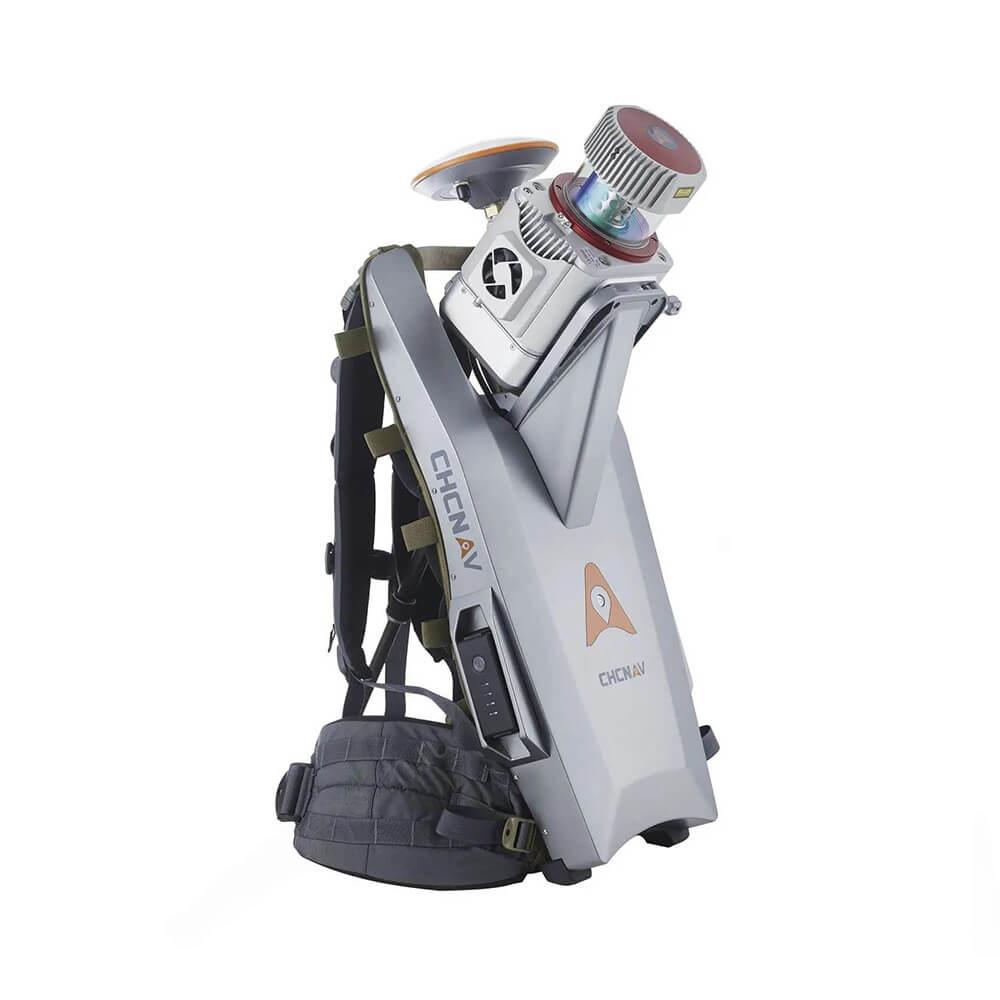

Лазерный сканер можно за 5 минут смонтировать на БПЛА и квадрокоптерах, автомобилях (совместно с панорамной камерой), лодках. Также доступен пеший формат изысканий с рюкзаком, при котором наземное сканирование можно провести в самых труднодоступных местах. Гибкость выбора платформы делает эту модель универсальной.

Ключевые характеристики CHCNAV AlphaUni 900

  • Рабочий диапазон - 1415 м.
  • Скорость измерений - до 1200000 точек в секунду.
  • Точность ±10 мм.
  • Поле зрения 360°.
  • Детализация до 450 точек на квадратный метр.
  • Дистанционное управление на расстоянии до 8 км через радиомодем.

Модернизация и расширение функционала

Возможности системы можно существенно расширить дополнительной камерой - DSLR, тепловизионной или мультиспектральной. Множество интерфейсных портов и поддержка протокола NMEA позволяют организовать синхронизацию с различным оборудованием.

Надежность

CHCNAV AlphaUni 900 надежно защищен от пыли и дождя по классу IP64. Отрицательные температуры не станут помехой в работе - эксплуатация сканирующей системы допускается в мороз до -20 °C.

Обработка облаков точек

На стадии процессинга применяется фирменное ПО CoPre, которое помогает создать достоверные модели рельефа и местности на основе данных лидара, навигационной системы и камер. Большинство операций автоматизированы, разработаны специальные модули для оценки состояния силовых линий и контроля хода дорожного строительства.

Купить мобильный лазерный сканер CHCNAV AlphaUni 900, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

CHCNAV AlphaUni 900
Абсолютная погрешность в плане и по высоте< 0.050 м СКО
Условия точностибез опорных пунктов, на высоте 100 м над уровнем земли
Вес инструмента4.5 кг
Габаритные размеры инструмента31.6 x 20.9 x 15.6 см
Связь1 порт синхронизации для второй GNSS1 порт синхронизации для второй GNSS антенны
1 порт синхронизации RS232 (поддержка NMEA)
Удаленное управлениедо 8 км, беспроводное управление параметрами прибора и запись данных в реальном времени
Плотность точек при установке на БПЛА и скоростью полета 4 м/c (14.4 км/ч)120 точек на кв.м на высоте 100 м над уровнем земли
Лазерный сканер
Класс лазера1 (в соответствии с IEC 60825-1: 2014)
Максимальная дальность, коэффициент отражения > 60%920 м
Максимальная дальность, коэффициент отражения > 20%550 м
Минимальная дальность3 м
Точность измерений10 мм
Погрешность измерений 5 мм
Поле зрения сканера330°
Максимальное количество точек в секунду500 000 точек в секунду
Скорость сканирования (по выбору)до 200 сканирований в секунду
Система позиционирования и ориентации
GNSS системыподдержка спутниковых созвездий GPS, ГЛОНАСС, Galileo, BeiDou, SBAS и QZSS , L-диапазон, поддержка одной и двух антенн
Скорость обновления энерциальной системыстандартная скорость 200 Гц (возможность выбрать значение до 600 Гц)
Точность определения местоположения (без потери GNSS сигнала)0.010 м СКО по горизонтали, 0.010 м СКО по вертикали
0,005° СКО по тангажу / крену, 0.010° СКО по курсу
Датчик колеса (DMI)да (опционально)
Система боротовой камеры
Тип камерымодульная система: DSLR, тепловизор, мультиспектральный, LB5+ 360°сферическая камера для крепления на автомобиле
Бортовая камера по умолчаниюCHC AS-C420 (откалиброванная Sony A7 RII)
Разрешение7952 x 5304, 42.4 МП, 5 кадров в секунду
Условия окружающей среды
Рабочая температураот -10°C до +40°C
Температура храненияот -20°C до +50°C
Класс защиты IPIP64
Влажность (рабочая)80%, без конденсации
Электропитание
Входное напряжение24 V
Потребляемая мощность65 W
Источник питанияв зависимости от батареи БПЛА
внешний аккумулятор для установки на автомобиль, также поддерживается прямое подключение к источнику питания автомобиля
