Микроскоп металлографический инвертированный цифровой MAGUS Metal VD700 BD

Производитель MAGUS
Количество:

Цена:

999 990 р.
Товар добавлен в корзину
  • картинка Сравнить
  • картинка Запомнить

Микроскоп предназначается для изучения микроструктуры металлов и сплавов, полупроводниковых материалов и других непрозрачных объектов.

Инвертированная конструкция микроскопа не ограничивает геометрию объекта исследования, а только ограничивает его массу – до 2 кг. Одна грань образца подвергается специальной обработке и образец устанавливается на столик вниз этой поверхностью.

На этом микроскопе непрозрачные объекты исследуются в отраженном свете по методу светлого поля, темного поля и простой поляризации.

Два независимых канала визуализации предусматривают одновременное подключение монитора и камеры.

Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

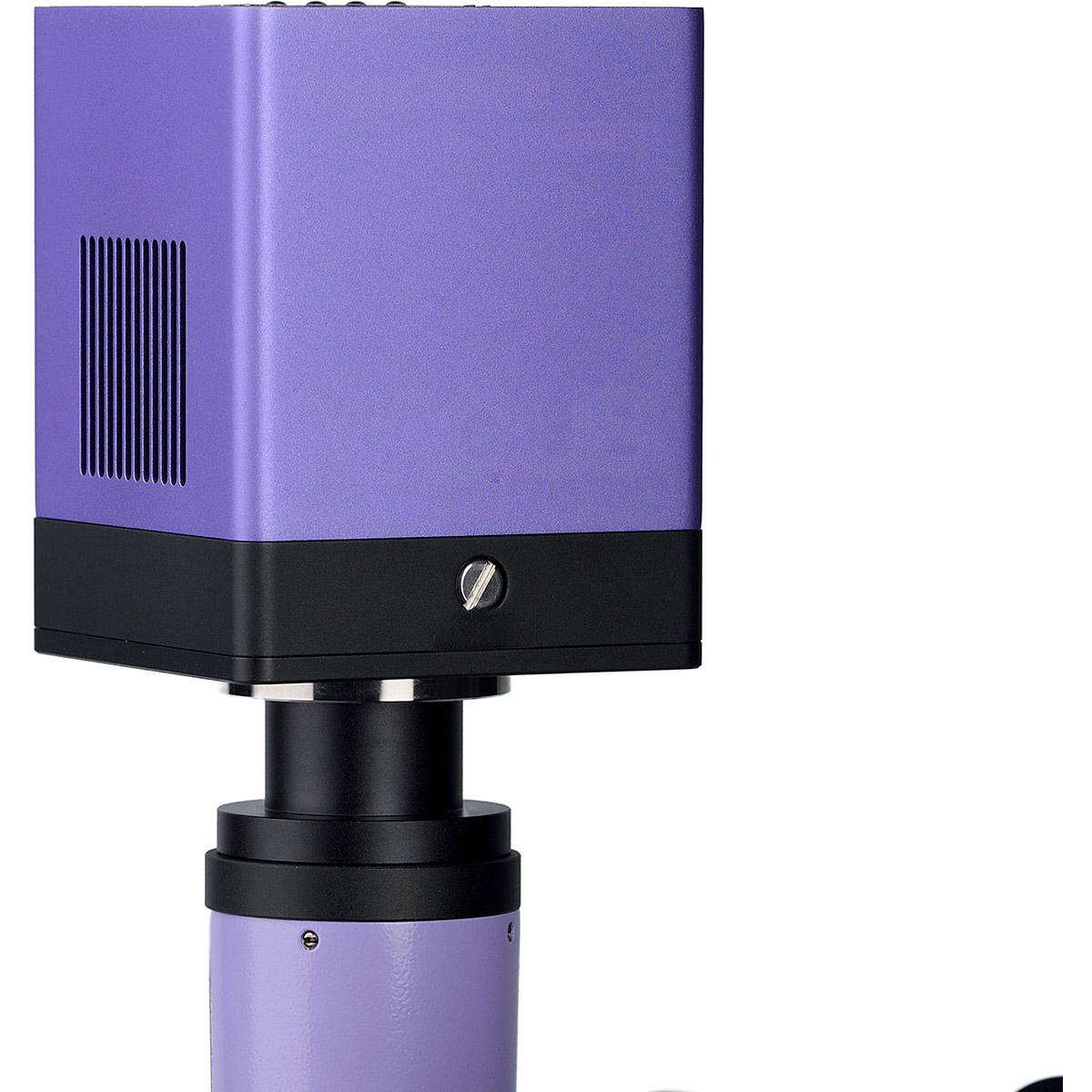

Цифровая камера

Цифровая камера MAGUS CLM30 разработана для работы в свете люминесценции и по методу темного поля.

Камера оснащена сенсором 8,3 Мпикс и формирует реалистичное изображение в разрешении 3840x2160 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей.

Видеозапись ведется с частотой 45 или 70 кадров в секунду в зависимости от разрешения. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории.

Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.

Визуальная насадка

Оптическая длина тубуса – бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная.

Монитор устанавливается в вертикальный тубус визуальной насадки, а цифровая камера в боковой канал визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 50/50 (канал визуализации открыт) или 100/0 (канал визуализации закрыт), на корпусе – 100/0 или 0/100.

Револьверное устройство

Револьвер на 5 объективов установлен на штатив под столиком. Свободное отверстие служит для настройки положения лампы осветителя отраженного света. Также в свободное гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение.

Объективы

Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием работают по методу светлого и темного поля.

Фокусировка

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий.

С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки.

Предметный столик

Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. В центр столика устанавливается круглая поворотная вставка с отверстием подходящего диаметра: 10 мм, 20 мм или 30 мм. Для фиксации объекта применяется прижим.

Источник света

В фонаре стоит 50-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х не только в светлом поле и в поляризованном свете, но и в темном поле. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.

Осветительная система отраженного света

Осветительная система реализует метод Кёлера. Полевая и апертурная диафрагма отцентрированы в оптической оси на заводе-изготовителе и дополнительной центрировки не требуют. Если появится необходимость, диафрагмы регулируются центрировочными винтами. Источник света центрируется по трем осям.

Съемные анализатор и поляризатор реализуют метод простой поляризации. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается.

Набор светофильтров поможет правильно настроить цветопередачу.

Устройство для работы по методу темного поля находится в штативе.

Аксессуары

Дополнительные аксессуары усиливают технические характеристики микроскопа. Окуляры и объективы расширяют диапазон увеличения. Цифровые камеры выводят изображение на экран компьютера или монитор. Калибровочные слайды помогут провести измерения объектов.

Основные особенности микроскопа:

  • Применяется для изучения непрозрачных габаритных объектов массой до 2 кг
  • Тринокулярная визуальная насадка с возможностью изменения высоты взора
  • Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; переключение светового потока на тринокулярной насадке – 50/50 и 100/0, на корпусе – 100/0 и 0/100
  • Объективы-планахроматы с увеличенным рабочим расстоянием используются для работы в светлом и темном поле
  • Осветитель отраженного света увеличенной мощности 50 Вт – специально для работы в темном поле
  • Настройка освещения по методу Кёлера, центрируемые элементы осветительной системы, доступны методы светлого поля, темного поля и простой поляризации
  • Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
  • Предметный столик большого размера с круглыми поворотными вставками, отверстия 10, 20 и 30 мм
  • Большой выбор дополнительных окуляров и объективов

Основные особенности камеры:

  • Для работы в свете люминесценции и по методу темного поля на объективах 4х, 10х, 20х и 40х
  • Разрешение 8,3 Мпикс – при работе с объективами малого увеличения камера позволит различить больше мелких деталей
  • 45 и 70 кадров в секунду при разрешениях 3840x2160 пикс и 1920x1080 пикс – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
  • Элемент Пельтье – снижает температуру сенсора при длительной работе, убирает тепловой шум из изображения, при фотографировании можно использовать длительные выдержки
  • Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
  • Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
  • Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров
MAGUS Metal VD700 BD
Тип микроскопацифровые, световые/оптические, металлографические
Тип насадкитринокулярные
НасадкаЗидентопф с возможностью разворота на 180°
Угол наклона окулярной насадки45°
Увеличение, крат50–500 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500)
Диаметр окулярной трубки, мм30
Окуляры10х/22 мм, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм)
Объективыпланахроматические, скорректированные на бесконечность: PL L5х/0,12 BD, PL L10х/0,25 BD, PL L20х/0,40 BD, PL L50х/0,70 BD; парфокальная высота 45 мм (*опция: PL L40х/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100х/0,85 BD (сухой))
Револьверное устройствона 5 объективов
Рабочее расстояние, мм9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50х); 0,80 (80х); 3,0 (40x); 1,9 (60х); 0,40 (100х)
Межзрачковое расстояние, мм48–75
Предметный столик, мм242x200, двухкоординатный механический; круглые поворотные вставки O130 мм с отверстиями O10 мм, O20 мм и O30 мм
Диапазон перемещения предметного столика, мм30/30
Диафрагмавстроенные апертурная и полевая
Фокусировкакоаксиальная, грубая (с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм)
Подсветкагалогенная
Регулировка яркостиесть
Источник питаниясеть переменного тока, 220±22 В / 50 Гц
Тип лампы подсветки12 В/50 Вт
Светофильтрыматовый, желтый, зеленый, синий
Диапазон рабочих температур, °С+5… +35
Дополнительносъемные анализатор и поляризатор, устройство для работы по методу темного поля
Число мегапикселей8,3
Чувствительный элементSONY Exmor CMOS, цветной, 1/1,2 (11,14x6,26 мм)
Размер пикселя, мкм2,9x2,9
Двухступенчатый термоэлектрический модуль (элемент Пельтье), позволяющий установить температуру на 42 °C ниже комнатнойесть
Чувствительность, вольт на люкс-секунду на длине волны 550 нм5970 мВ при 1/30 с
Возможность записи видеоесть
Кадровая частота45@3840x2160; 70@1920x1080
Место использованияканал визуализации
Спектральный диапазон, нм380–650 (с ИК-фильтром и антибликовым фильтром)
Тип затвораERS (электронный скользящий затвор)
Баланс белогоавто/ручной
Контроль экспозицииавто/ручной
ПО, драйверыMAGUS View
Программные возможностиразмер изображения, яркость, время выдержки
ВыходUSB 3.0, 5 Гб/с
Системные требованияWindows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17 и больше
Корпусцельнолитой алюминиевый
Источник питания камерыпостоянный ток, 5 В, от USB-порта компьютера; внешний адаптер питания 12 В, 3 А для элемента Пельтье
Диапазон рабочих температур, °С–10... 50
Уровень пользователядля профессионалов, для опытных
Уровень сложности сборки и настройкисложно
Фото*.jpg, *.bmp, *.png, *.tif
Видео*.wmv, *.avi, *.h264 (Win 8 или выше), *h265 (Win 10 или выше)
Назначениеметаллографические
Расположение подсветкинижняя
Метод исследованияполяризация, темное поле, светлое поле
Цифровая камера в комплектеесть
Чехол/кейс/сумка в комплектечехол пылезащитный
Максимальное разрешение3840x2160 пикс
