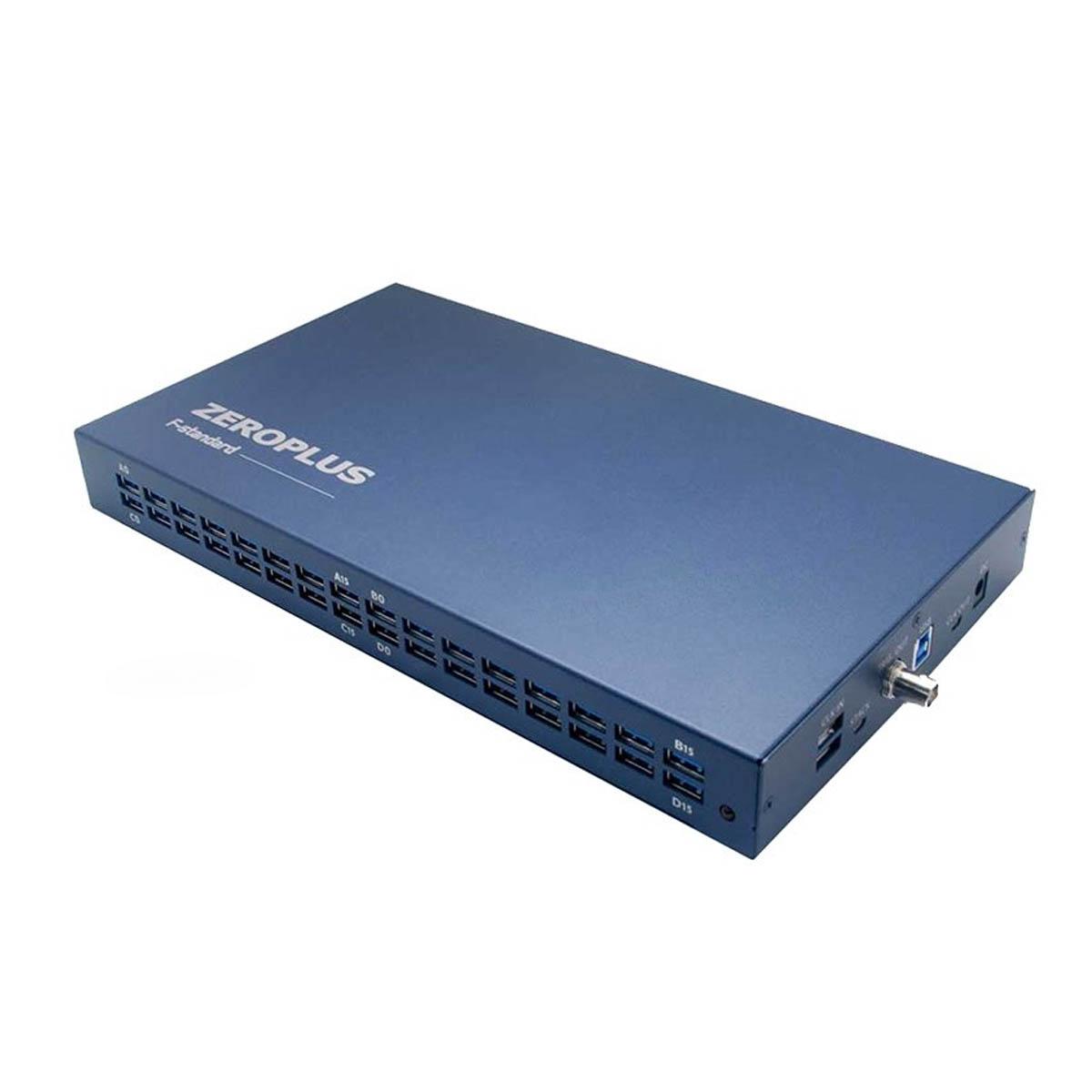

Логический анализатор Zeroplus LAP-F16464M

Канал

60

Памяти

64 МБ

Операционная система

Windows8.1 (рекомендуется)/Windows7 32-бит или 64bit

Передачи

USB3.0 (2.0 совместимый)

Частота дискретизации

1 ГГц: внутренний (синхронизации)-Макс.; 200 мГц (Dual-edge): Внешний (состояние)-Макс.

Триггер каналов

32 (каналы делятся на 2 группы; или запуска между 1st Group (32CH.) и 2nd (8/32CH.) возможно)

Триггер события

Узор/EDGE/импульсно-ширина/интервал (время)

Задержка запуска

Да

Триггер последовательность уровни

256

Триггер пройти

1 ~ 65,535

Триггер напряжения

4 одновременных уровни-1 для каждого из 4 порта

Вспомогательный курсоры

250

Оборудования триггеры

Я2C, я2S, SPI, svid, UART, CAN2.0B

Emmc5.1/SD3.0 триггер

4 CH. могут быть вызваны/sampled/декодируются в 2 ГГц в стандартной версии; видеть специальная функция для полной поддержки

Канал складной

LAP-F1 предлагает возможность сосредоточиться общий объем памяти на ограниченное количество каналов. пример с помощью 64CH. модель с 4 МБ/CH: включить только 32CH. использовать 8 МБ/CH, включить только 16CH. использовать 16 МБ/CH., включить только 8CH. использовать 32 МБ/CH. и т. д. пожалуйста, задавайте вопросы для более подробной информации о конкретных моделях.

EMMc5.1/SD3.0 (опция)

Получить специальные EMMC-зонды и разблокировать 32CH. для 2 ГГц выборки до полного триггер и декодировать все сигналы eMMC5.1/SD3.0. Как EMMC только имеет 11 сигналы остальные сигналы могут быть использованы для других высокоскоростных приобретений.

Долгое время записи (опция)

Эта функция используется для потоковой передачи образцов непосредственно на диск. до 64 каналов могут передаваться в среднем на 300 МБ/с. с помощью USB3.0.The долгое время записи функция может быть использована для получения сигналов от 7 часов и до месяца в зависимости от выборки настройки.

Языки

Английский и китайский (традиционный/Упрощенный)

Масштабирование и панорамирование

2 курсор режимов

Сигналы и UI настройки

Изменить внешний вид каналов, меню, следы, Windows и т. д.

Состояние список и вид сигнала

Присутствует образцы как список 1 s и 0 s или как сигнала

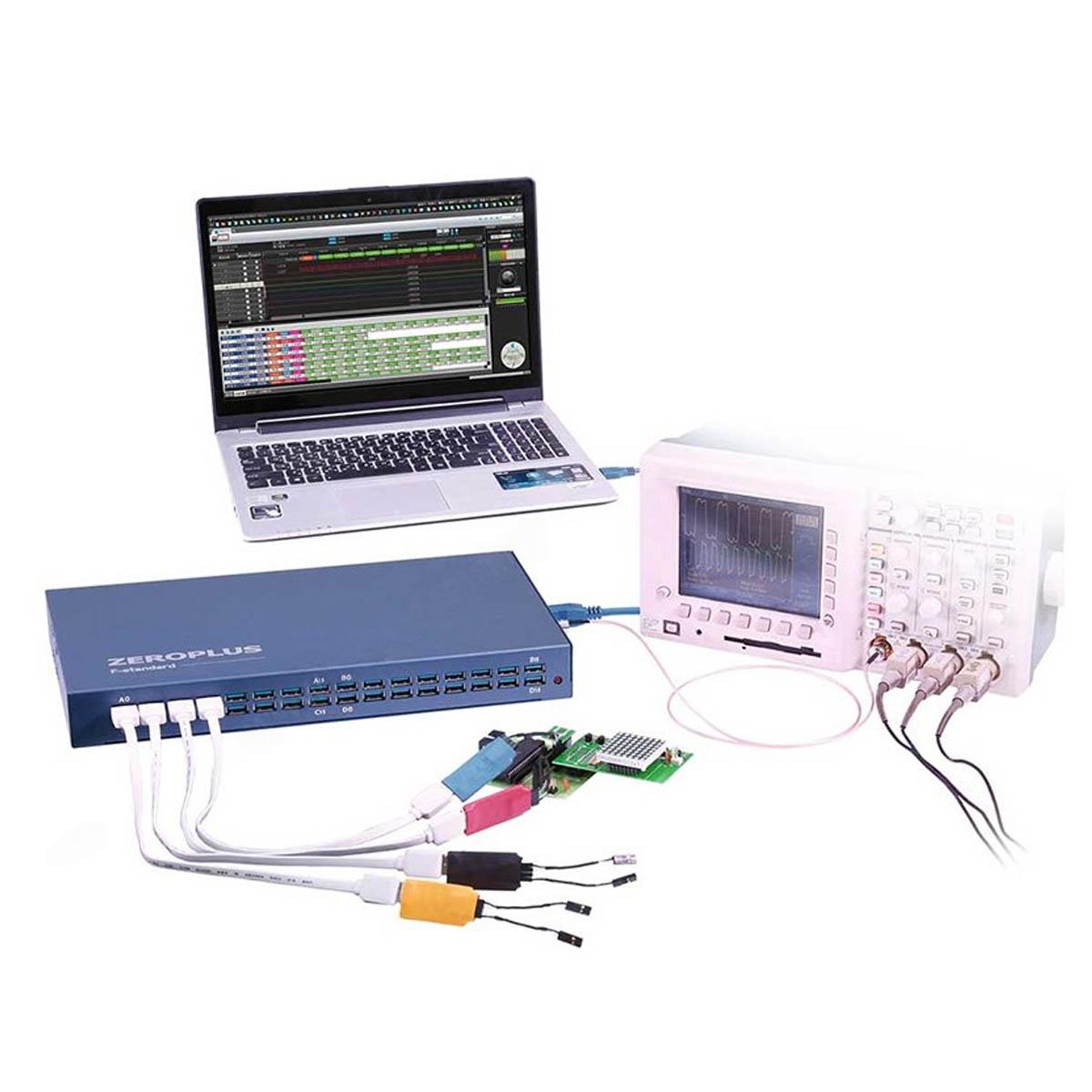

DSO соединения

Подключения и импорт сигналов от DSO

Файлы сравнение

Сравните 2 файлы, чтобы быстро увидеть, где и как они отличаются

Навигатор

Быстро перейдите к далекой части сигнала

Памяти просматривать

Увидеть, что памяти выглядит как; что чтения/написано к которому адрес

Список Пакетов

Обзор все пакеты в списке форма

Статистика

Вид таблицы числа периодов, периодов, которые удовлетворяют условий и т. д.

В режиме реального времени Сигнал активности

Live View зонда активности

Протокол декодеры

Более 110 бесплатных встроенный протокол декодеры-видеть частичный список вправо

Фазы ошибки

≪3ns

Мощность

AC (В): 100 ~ 240 В 50/60 Гц; DC (выход): 9 В/5.55A

Размеры

Сертификаты

CE
