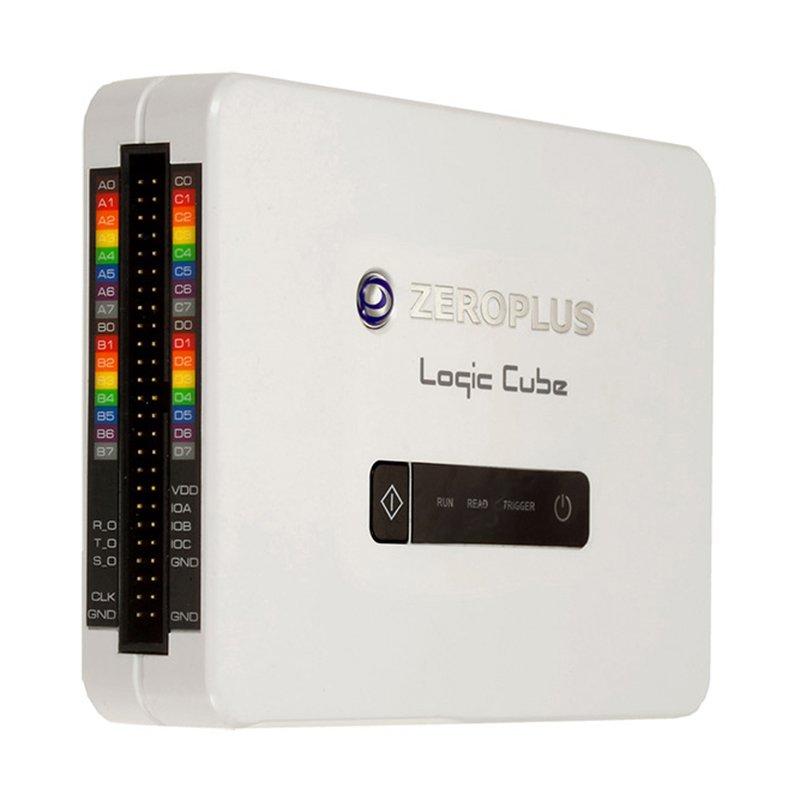

Логический анализатор Zeroplus LAP-C162000
бесплатное
бесплатноМодель LAP-C представляет собой логический анализатор под управлением компьютера через интерфейс USB. Программное обеспечение поставляемое в комплекте с логическим анализатором совместимо с большинством известных операционных семейства Windows: 2000, XP, Vista, Win 7.
Особенности анализатора LAP-C
- Количество каналов: 32 канала
- Тактовая частота до 100 МГц
- Измерение, декодирование и анализ сигналов: I2C, UART, SPI, 1-WIRE, SSI, HDQ, CAN, MICROWIRE, I2S, PS/2, Lin Bus и др. (до 30 протоколов бесплатно, свыше 30 - опция), смешанных сигналов с тактовой частотой до 100 МГц
- Память на канал: 32 кбит, до 8 Мбит в режиме компрессии
- Расширенная синхронизация, анализ: по шине, логический, статистический, опция синхронизации по длительности импульсов
- Передача данных по интерфейсу USB 2.0 на управляющий компьютер
- Не требует внешнего питания (питание по шине USB)
| Прибор: | LAP-C162000 |
|---|---|
| Параметры анализатора | |
Частота дискретизации | до 200 МГц |
Внешняя тактовая частота | 100 МГц |
Количество каналов | 16 |
Память | 16 Мбит (2 Мбит на кан.) |
Порог срабатывания | -6…+6 В |
Погрешность установки порога срабатывания | 100 мВ |
Максимальное входное напряжение | ±30 В |
Входное сопротивление | 500 кОм/10 пФ |
Задержка между каналами | Не более 1,5 нс |
| Синхронизация и анализ протоколов | |
Условия синхронизации | по фронту/спаду, по состоянию (высокое, низкое, между), по шаблону |
Пороговый уровень | TTL, CMOS, ECL или уровень заданный пользователем (-6 В…+6 В) |
Макс. частота сигнала порогового уровня | 75 МГц |
Задержка | по времени, по отсчетам (1-65535), по странице (1 - 8192) |
| Общие данные | |
Напряжение питания | 5 В по USB |
Потребляемая мощность | Не более 2 Вт |
Габаритные размеры | 125 × 90 × 25 мм |
Масса | 0,150 кг |
