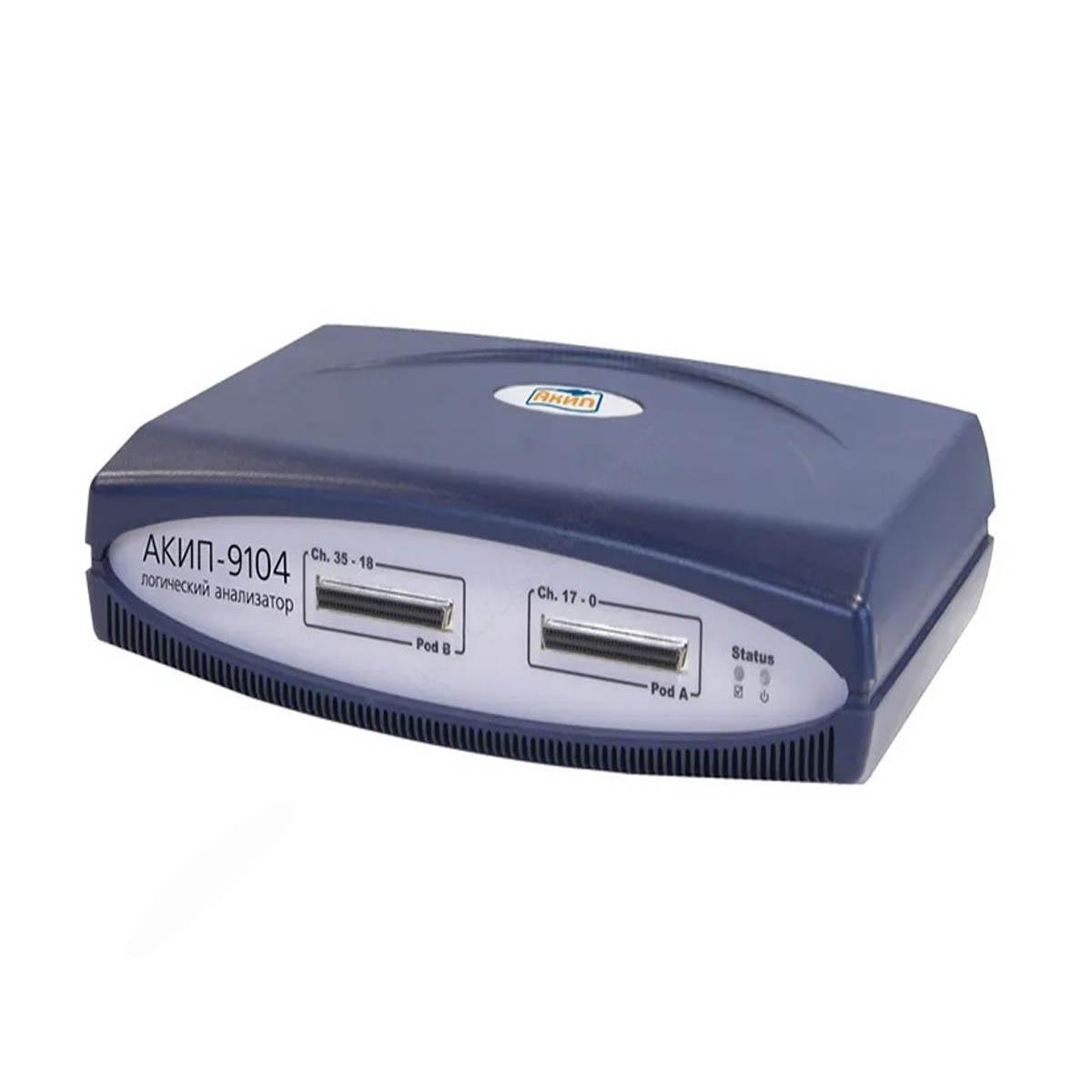

Логический анализатор АКИП-9104-2 – это электронный измерительный прибор, который позволяет визуально отображать, фиксировать и измерять последовательности цифровых сигналов. С его помощью специалисты тестируют и отлаживают работу электронного оборудования. Логический анализатор этой модели может использоваться при проектировании компьютерных компонентов и других подобных устройств.
Прибор предназначен для работы в паре с компьютером. Позволяет выполнять измерение цифровых сигналов, декодировать и анализировать их. Необходимое для работы программное обеспечение идет в комплекте с логическим анализатором . При необходимости возможна интеграция анализатора с другим ПО с помощью популярных языков программирования. Подключение производится с помощью USB порта.
36 каналов предназначены для подключения электронных устройств. Возможно объединение друг с другом до восьми устройств этой модели, что позволяет расширить число каналов до 288. Частота дискретизации составляет 500 МГц или 1,5 ГГц.
Встроенная память в 2 Мбит на каждом из каналов со временем захвата до 130 мин. Предусмотрена возможность синхронизации канало логического анализатора АКИП-9104-2 по уровню, фронту или спаду, заранее заданному шаблону.
Вместе с прибором поставляются пробник для него, интерфейсный кабель для подключения к компьютеру и адаптер питания. Устройство имеет настольное исполнение и для работы требует подключения к сети переменного тока.
Другие особенности:
Купить логический анализатор АКИП-9104-2, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
Прибор: | АКИП-9104 (2М) | |||||
---|---|---|---|---|---|---|
Параметры анализатора | ||||||
Частота дискретизации | до 500 МГц | |||||
Количество каналов | 36 (расширение до 288) | |||||
Память | До 2 Мбит / 1 кБит при 1,5 ГГц | |||||
Анализ состояний | Частота тактового импульса до 200 МГц (в режиме DDR (двойная скорость передачи)), минимальный временной интервал 5 нс Частота тактового импульса до 100 МГц (в режиме SDR (одинарная скорость передачи)), минимальный временной интервал 10 нс | |||||
Временной анализ | Частота дискретизации 500 МГц, минимальный временной интервал 2,5 нс | |||||
Синхронизация и анализ протоколов | ||||||
Условия синхронизации | по фронту/спаду, по состоянию (высокое, низкое, между), по шаблону | |||||
Режимы синхронизации | Фронт и уровень, фронт или уровень, фронт затем уровень, уровень затем фронт, автозапуск, нет запуска, ручной запуск | |||||
Уровни синхронизации | 31 фиксированный уровень | |||||
Общие данные | ||||||
Напряжение питания | 12 В (DC) | |||||
Комплект поставки | Логический пробник, кабель USB, адаптер питания, руководство по эксплуатации, ПО | |||||
Габаритные размеры | 212 × 88 × 415 мм | |||||
Масса | 0,7 кг |
