Квадрокоптер DJI Phantom 4 RTK

Phantom 4 RTK:Профессиональный квадрокоптер для аэрофотосъемки

Основное отличие DJI Phantom 4 RTK от других квадрокоптеров этой серии – наличие дополнительного ГНСС модуля, который осуществляет точное позиционирование квадрокоптера во время каждого снимка. Таким образам, в результате полета оператор имеет данные, которые позволяют создавать цифровые модели высокой точности с привязкой к выбранной системе координат.

Сочетание мощной камеры и геодезического ГНСС RTK приемника делает DJI Phantom 4 RTK уникальным профессиональным геодезическим инструментом для картографирования. Точность дополнительного ГНСС RTK приемника DJI Phantom 4 RTK– 1 см в плановом положение (горизонтальное) и 1,5 см точность по высоте (вертикальная).

Картография нового поколения

Профессиональный квадрокоптер для аэрофотосъемки. Основное отличие DJI Phantom 4 RTK от других квадрокоптеров этой серии – наличие дополнительного ГНСС модуля, который осуществляет точное позиционирование квадрокоптера во время каждого снимка. Таким образам, в результате полета оператор имеет данные, которые позволяют создавать цифровые модели высокой точности с привязкой к выбранной системе координат.

Сочетание мощной камеры и геодезического ГНСС RTK приемника делает DJI Phantom 4 RTK уникальным профессиональным геодезическим инструментом для картографирования. Точность дополнительного ГНСС RTK приемника DJI Phantom 4 RTK– 1 см в плановом положение (горизонтальное) и 1,5 см точность по высоте (вертикальная).

• Точность горизонтального позиционирования RTK 1 см + 1 ppm
• RTK точность вертикального позиционирования 1,5 см + 1 ppm
• Абсолютная горизонтальная точность фотограмметрических моделей 5 см (при полете на высоте 100 м, GSD 2,7 см, солнечно)

Основные преимущества DJI Phantom 4 RTK

• Высокая точность готовых цифровых моделей в пределах 2-7 сантиметров
• Благодаря встроенному GNSS приёмнику геодезического класса в процессе работ можно полностью отказаться от наземных знаков для привязки снимков
• Простота в использовании

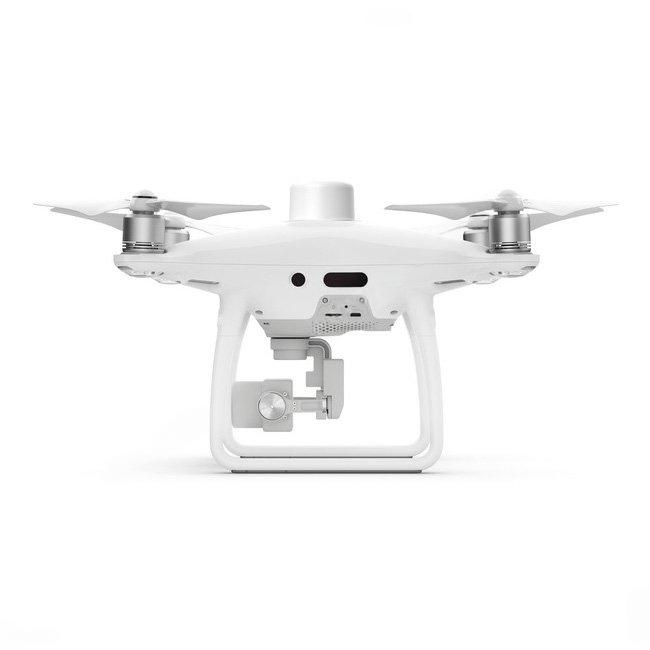

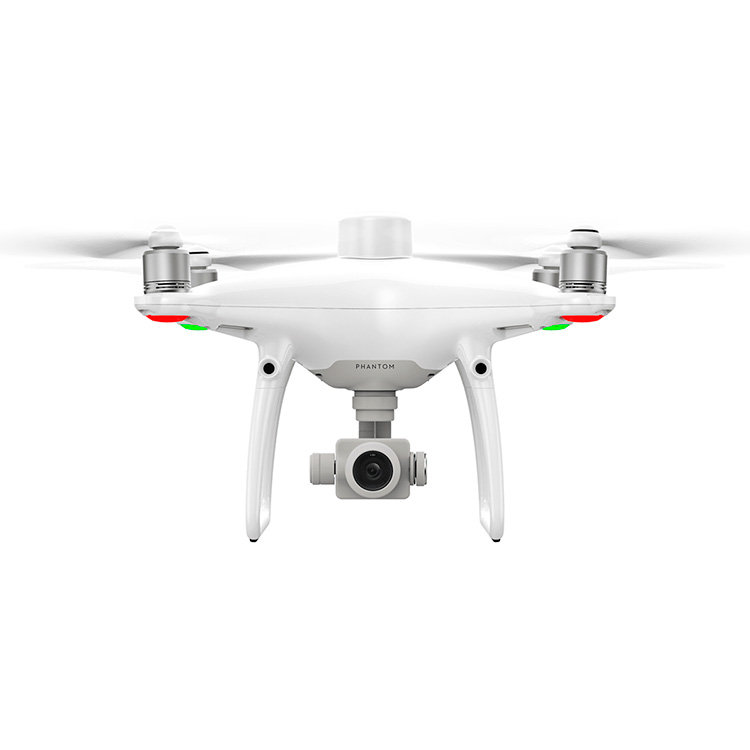

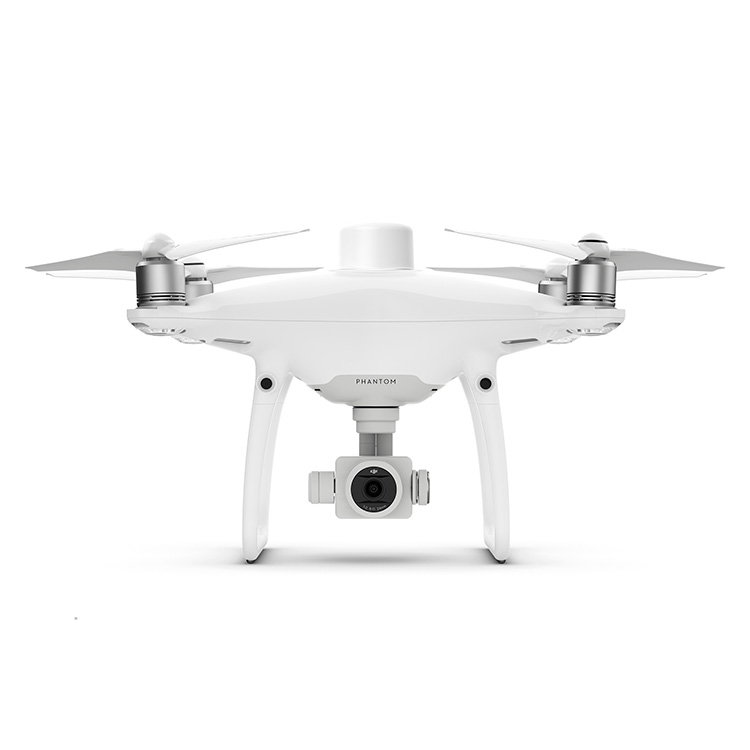

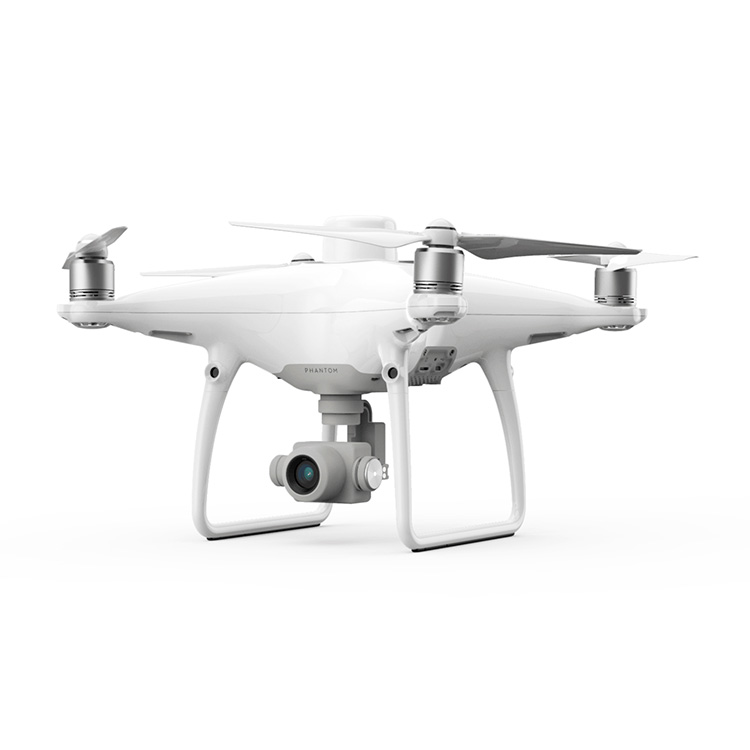

DJI Phantom 4 RTK – квадрокоптер с 20 Мп камерой и размером матрицы 1”. Интерфейс управления квадрокоптером прост и интуитивно понятен. При выполнении полетного задания риск потери летательного аппарата по вине оператора практически отсутствует, так как полетное задание выполняется в полностью автоматическом режиме. Встроенный барометрический датчик и датчики препятствий надежно квадрокоптер от столкновений с препятствиями.

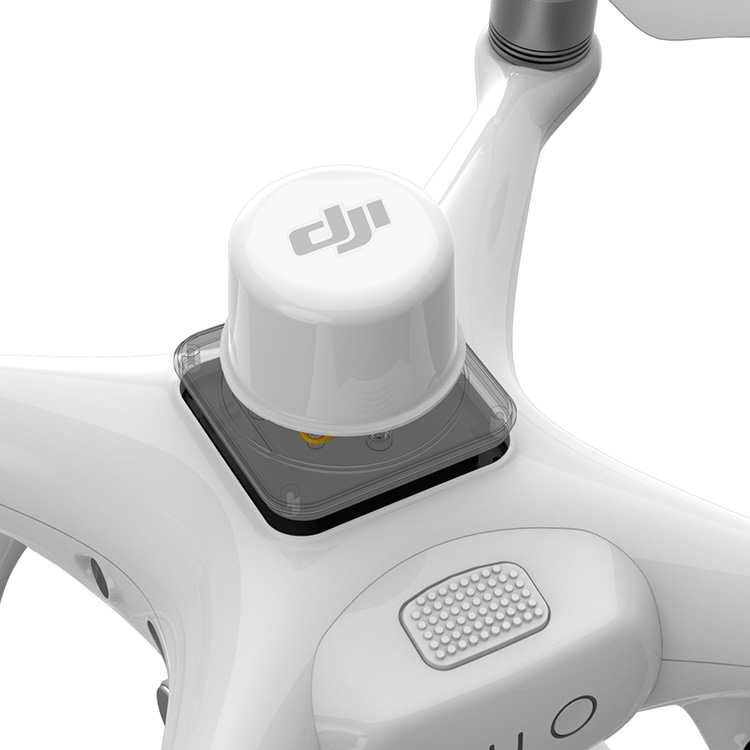

Интегрированный в систему дрона GNSS приемник геодезического класса (с точностью фиксирование событий 1,5-2 см), позволяет получать точные координаты квадрокоптера в момент съемки и упрощает процедуру работы (нет необходимости использования наземных точек для привязки ортофотоплана).

Полетное время квадрокоптера до 30 минут, что позволяет выполнять значительный объем работы за один полет (30-50 гектар).

Кроме получения точных координат центра снимка, RTK ГНСС приемник участвует в процессе полета беспилотного геодезического дрона, что позволяет гораздо точнее выполнять полетное задание.

Сочетание двух ГНСС модулей в процессе полета дает значительный запас надежности позиционирования БПЛА в сложных условиях плотной городской застройки и на строительных площадках.

Для обеспечения точной работы ГНСС RTK приемника на борту, DJI Phantom 4 RTK должен получать поправки от базовой ГНСС станции D-RTK 2 или любой другой, которая обеспечивает передачу данных RTCM по протоколу NTRIP.

Получение поправки происходит по Wi-Fiканалу. Для получения поправок из Интернета можно использовать модем 4G.

Интерфейс управления квадрокоптером прост и интуитивно понятен. При выполнении полетного задания риск потери летательного аппарата по вине оператора практически отсутствует, так как полетное задание выполняется в полностью автоматическом режиме. Встроенный барометрический датчик и датчики препятствий надежно квадрокоптер от столкновений с препятствиями.

Интегрированный в систему дрона GNSS приемник геодезического класса (с точностью фиксирование событий 1,5-2 см), позволяет получать точные координаты квадрокоптера в момент съемки и упрощает процедуру работы (нет необходимости использования наземных точек для привязки ортофотоплана).

Полетное время квадрокоптера до 30 минут, что позволяет выполнять значительный объем работы за один полет (30-50 гектар).

Кроме получения точных координат центра снимка, RTK ГНСС приемник участвует в процессе полета беспилотного геодезического дрона, что позволяет гораздо точнее выполнять полетное задание.

Сочетание двух ГНСС модулей в процессе полета дает значительный запас надежности позиционирования БПЛА в сложных условиях плотной городской застройки и на строительных площадках.

Для обеспечения точной работы ГНСС RTK приемника на борту, DJI Phantom 4 RTK должен получать поправки от базовой ГНСС станции D-RTK 2 или любой другой, которая обеспечивает передачу данных RTCM по протоколу NTRIP.

Получение поправки происходит по Wi-Fi каналу. Для получения поправок из Интернета можно использовать модем 4G.

Система точной визуализации

Создавайте лучшие изображения

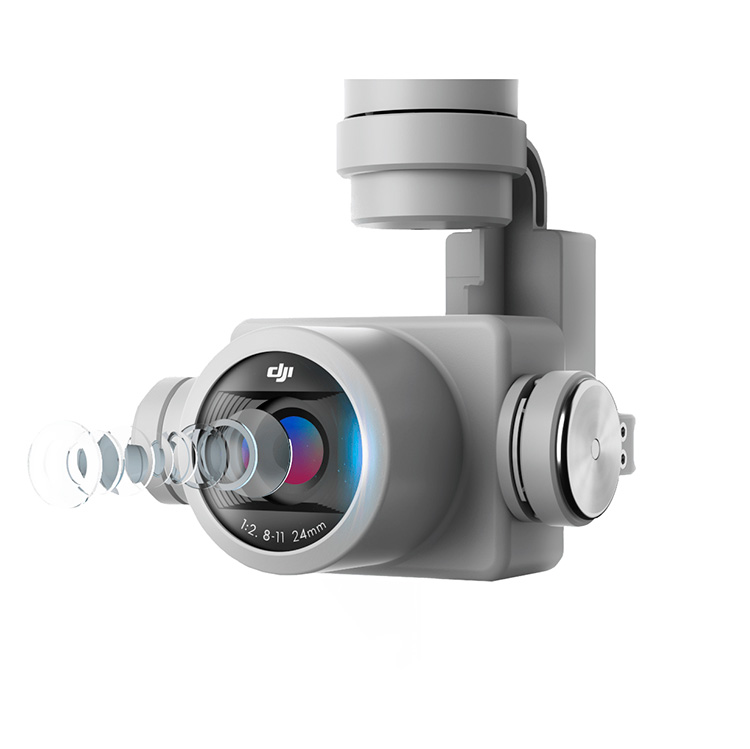

Высокое разрешение встроенной камеры (20 Мп) поможет достичь наземного разрешения в 2,74 см на один пиксель при высоте полета 100 м. Каждый объектив DJI Phantom 4 RTK откалиброван и в процессе фотограмметрической обработки учитывается его радиальные и тангенциального искажения. Данные о дисторсии сохраняются в метаданных каждого кадра для получения точного результата.

Возможность настройки выдержки в ручном режиме делает картографические миссии или регулярный сбор данных безупречным, поскольку Phantom 4 RTK может перемещаться во время съемки без риска размытия при съемке со скользящим затвором. Благодаря высокому разрешению Phantom 4 RTK может достигать расстояния от поверхности земли (GSD) до 2,74 см на высоте 100 метров.Чтобы гарантировать непревзойденную точность каждого Phantom 4 RTK, каждый объектив камеры проходит строгий процесс калибровки с сохранением параметров в метаданных каждого изображения, что позволяет программному обеспечению постобработки настраиваться индивидуально для каждого пользователя.

Система позиционирования TimeSync

Данная система обеспечивает совместную работу контроллера, ГНСС RTK приемника и камеры квадрокоптера. Это качественно улучшает сбор данных для аэрофотограмметрических работ и позволяет получать координаты центра CMOS с точностью до 1 см.

Приложение GS RTK

Приложение создано для того, чтобы получить максимально точный результат с максимальной безопасностью и быстротой.

В приложение также реализована предупреждение оператора о неблагоприятной для полетов погоде.

Интеграция с D-RTK 2

Мобильная ГНСС станция D-RTK 2, передает дифференциальный сигнал на коптер в реальном времени. Для картографии это имеет огромное значение, так как в таком случае обеспечивается получение точных данных. Еще более важным фактором можно считать совместную работу мобильной станции и системы передачи OcuSync 2.0, в результате чего дрон получает и передает информацию, в которой точность позиционирования достигает 1 см, причем практических при любых обстоятельствах.

Область применения геодезического квадрокоптера Phantom 4 RTK:

• Аэрофотосъемка и создание топографических планов с точностью 1:500-1:1000
• Создание цифровых моделей городов и поселков
• Создание цифровых моделей зданий и памятников архитектуры
• Работы по подсчету объема выработки карьеров
• Ландшафтный дизайн

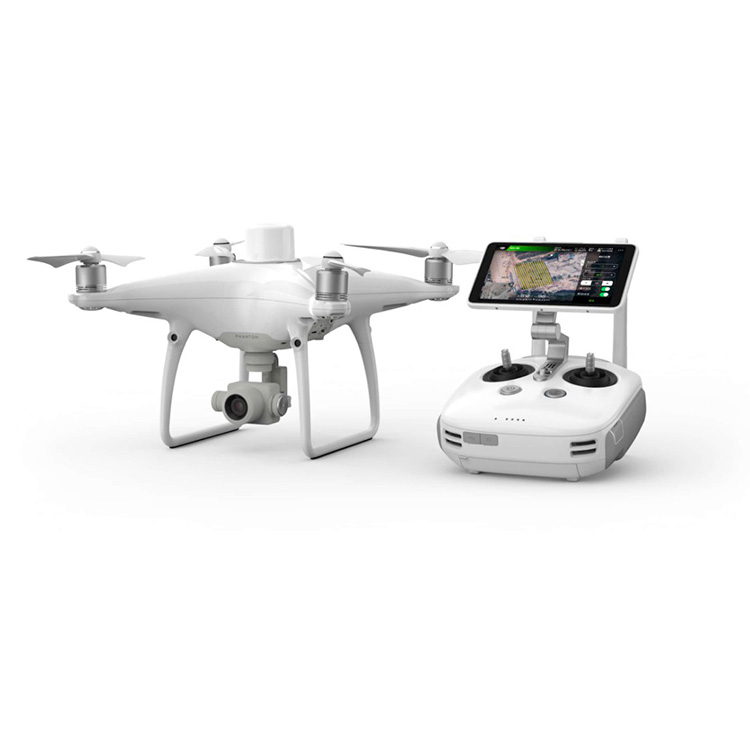

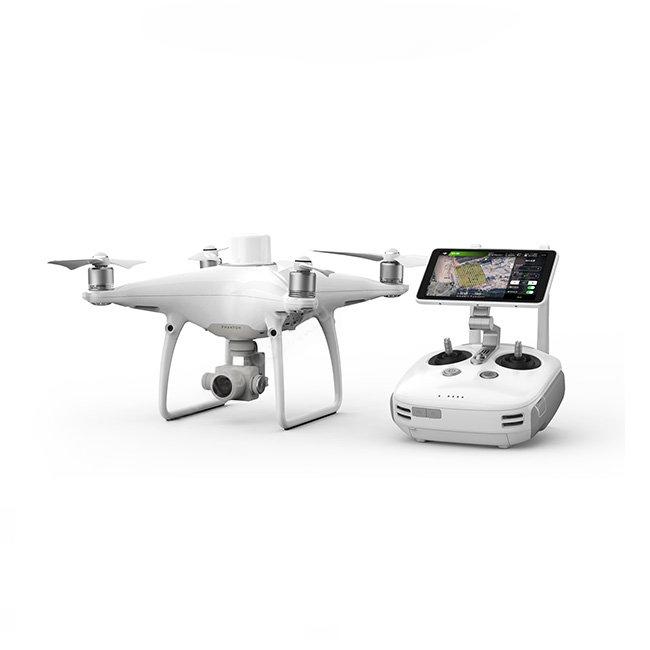

Комплектация

• Беспилотное судно Phantom 4 RTK c камерой 20 Мп
• Одночастотный GNSS- приемник интегрированный в БПЛА

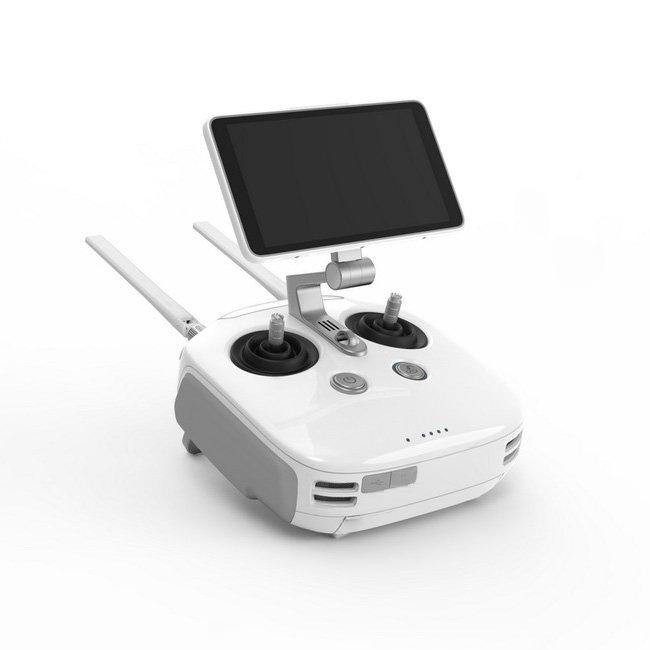

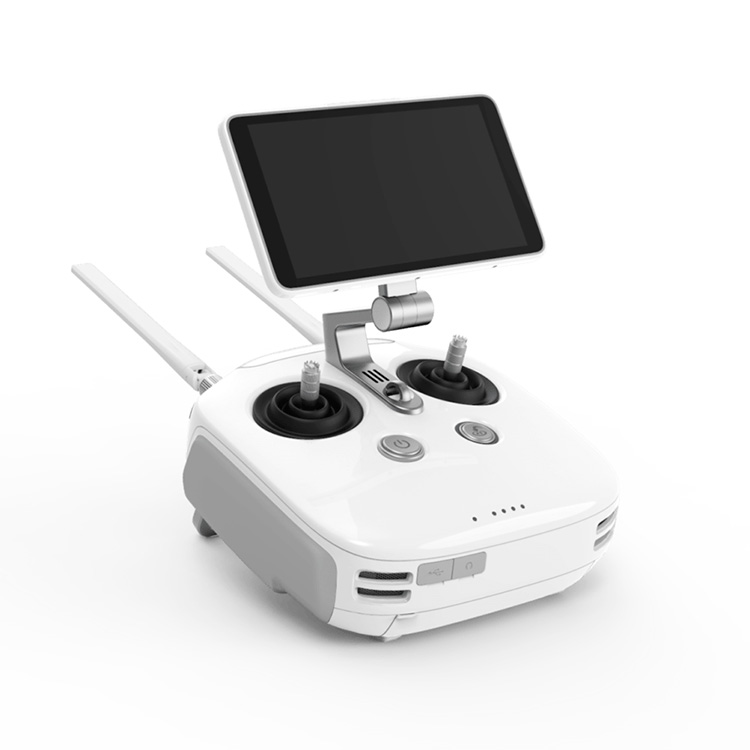

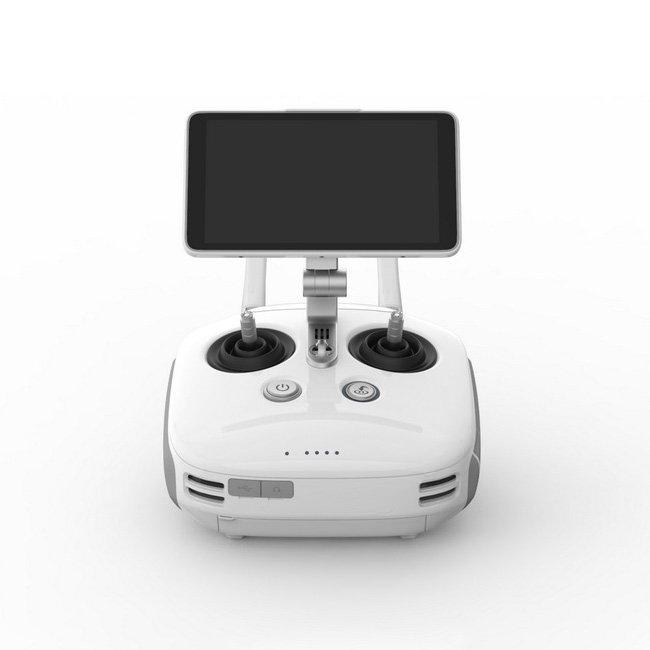

• Пульт управления с телеметрией
• ПО для формирование полетного задания (Android или iOS)
• 1 аккумулятор с ЗУ
• Жесткий кейс для переноски

Квадрокоптер DJI Phantom 4 RTK для картографирования местности

Квадрокоптер DJI Phantom 4 RTK самый компактный и точный квадрокоптер DJI для создания карт, работающий на небольших высотах. Устройство Phantom 4 RTK обеспечивает безопасность полета и получение точных данных для геодезии, картографии, 3D-моделирования местности, инспекции промышленных объектов, наблюдения и сельского хозяйства.

Функциональные особенности DJI Phantom 4 RTK который можно купить в Москве

• Система D-RTK DJI предоставляет данные для позиционирования с точностью до сантиметра с минимальной абсолютной погрешностью метаданных и использованием небольшого количества точек маршрута
• Модуль спутниковых систем обеспечивает стабильность полета даже при слабом сигнале.
• Благодаря мобильной станции D-RTK 2 данные с DJI Phantom 4 RTK легко внедряются в практически любой процесс, что делает дрон эффективным инструментом для картографирования и 3D-моделирования
• Высокое качество изображения даже при съемке движущихся объектов.
• Обнаружение препятствий в нескольких направлениях осуществляется с помощью инфракрасных датчиков переднего, заднего и нижнего обзора.
• Два автоматических режима «Полет по точкам» и «Фотограмметрия» позволяют составлять маршрут по точкам, регулировать скорость, степень наложения кадров и параметры съемки.
• GS RTK позволяет загружать файлы KLM для планирования полета прямо в приложение, а также предупреждает пилота о неблагоприятных погодных условиях (ветре, дожде и т.п.)
