Зачем измерять теплопроводность в строительстве?
В современном строительстве энергоэффективность домов закладывается еще на этапе проектирования, когда выбираются параметры здания и материалы, из которых оно будет строиться. Однако если реальные физические свойства (в частности, теплопроводность) используемых строительных материалов не будут соответствовать заданным параметрам, то не возможно гарантировать, что построенное здание по своим характеристикам будет отвечать требованиям проекта. Поэтому тепловой контроль должен обеспечивать измерения теплопроводности строительных и теплоизоляционных материалов и конструкций, как на этапе производства, так и в процессе применения.
Измерения в нестационарных условиях
Возможность выполнять проверки стройматериалов в лабораторных условиях имеется не всегда. Измеритель теплопроводности с цилиндрическим зондом позволяет выполнять замеры в нестационарных условиях на образцах строительных материалов, а также на готовых конструкциях. В зависимости от проверяемого материала или изделия (его относительной теплопроводности), подбирается зонд соответствующей длины и диаметра, а также определяется температурный диапазон для измерений.
Прибор ИТП-МГ4 "Зонд" позволяет выполнять оперативные измерения теплопроводности строительных материалов (на образцах и в массиве) и материалов, используемых в качестве изоляции, при производстве и применении, а также конструкционных элементов при обследовании зданий.
Суть метода
Метод определения теплопроводности с использованием цилиндрического зонда заключается в том, что в испытуемый образец внедряется нагреваемое тело и производится измерение его температуры, так как она является показателем теплопроводности материала, окружающего зонд (ГОСТ 30256).
Описание

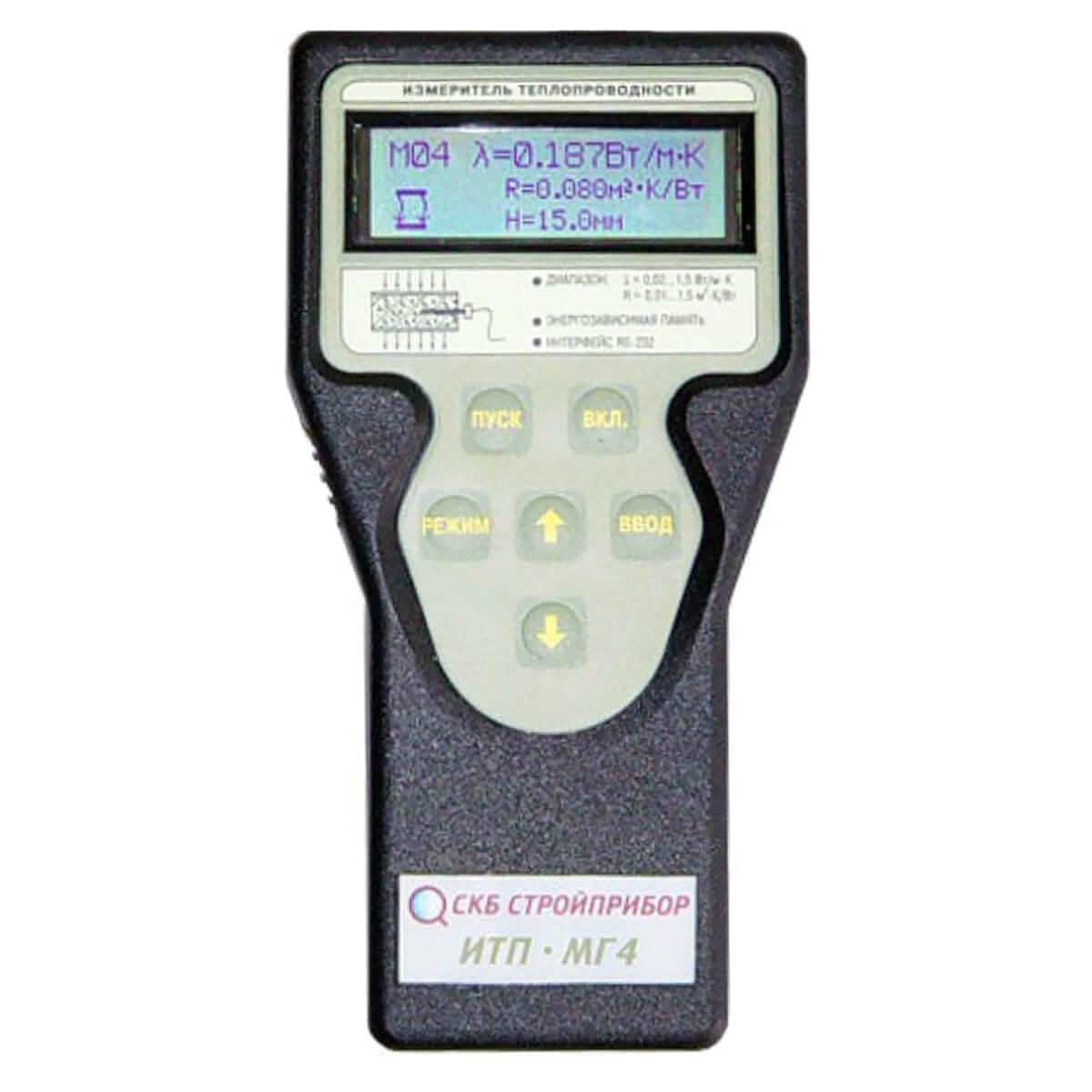

ИТП-МГ4 "Зонд" состоит из электронного блока с (источником питания) и измерительного зонда (длина 200 мм, диметр 5 мм). Основной режим работы – оперативные измерения. В энергонезависимую память прибора могут быть записаны результаты 100 измерений.
Прибор: | ИТП-МГ4"100" |
---|---|
Диапазон определения коэффициента теплопроводности при стационарном режиме, Вт/м•К | 0,03...1,0 |
Предел основной относительной погрешности определения коэффициента теплопроводности, % | ±7 |
Объем памяти результатов измерений | 100 |
Питание прибора от сети/от элемента типа "Корунд" (6LR61), В | 220/6...9 |
Потребляемый ток, не более, А | 0,06 |
Время одного измерения, не более, мин: | 10 |
Габаритные размеры, мм: - электронного блока - теплового зонда | 175x90x30 D5х200 |
Масса прибора не более, кг | 0,5 |
