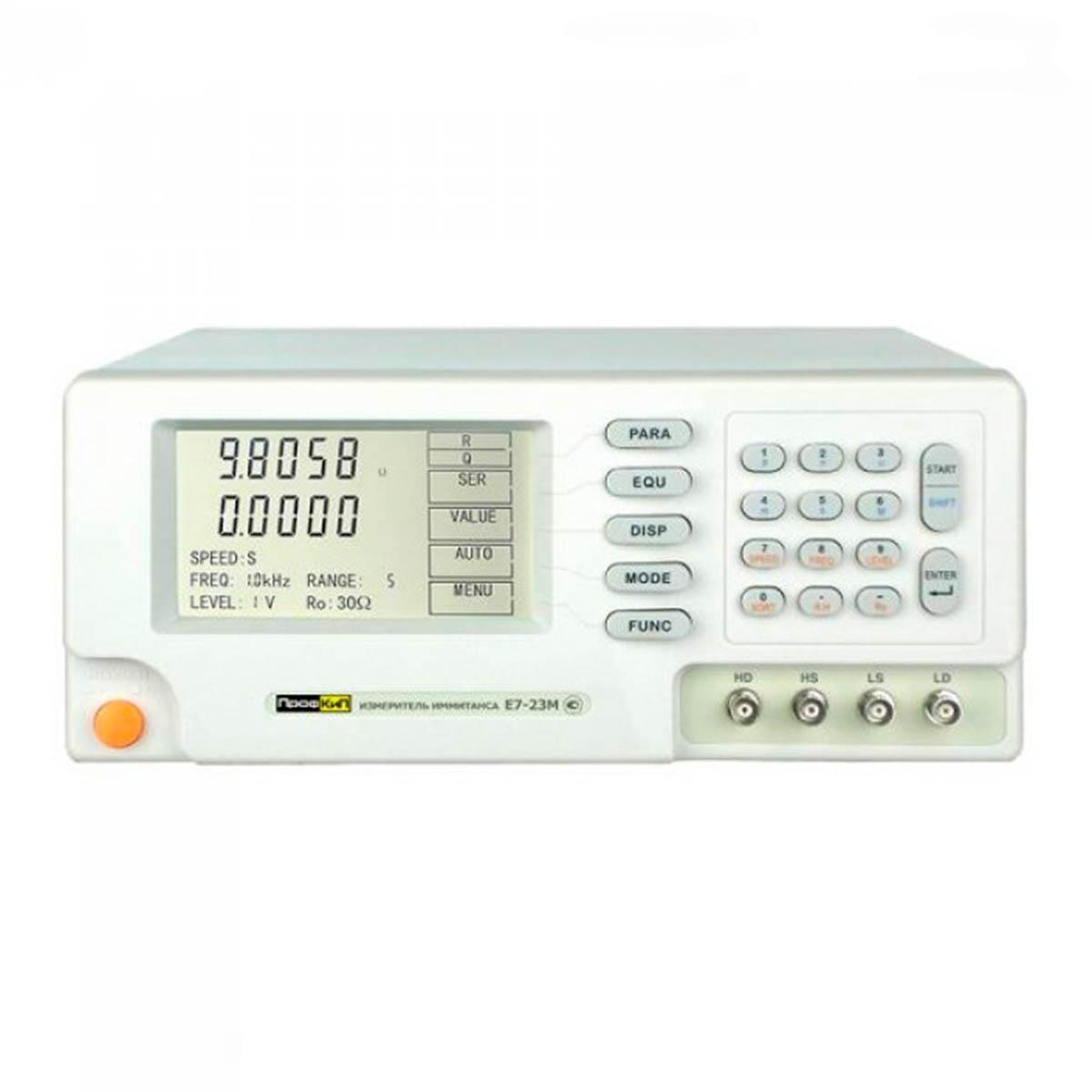

Измеритель иммитанса ПрофКиП Е7-23М
бесплатное
бесплатноНазначение измерителя иммитанса ПрофКиП Е7-23М
Измеритель иммитанса ПрофКиП Е7-23М - прецизионный прибор класса точности 0.1 с широким диапазоном рабочих частот (100 Гц … 10 кГц) и высокой скоростью измерений (до 12 изм/с). Измеряемые параметры: индуктивность, емкость, сопротивление, тангенс угла потерь, добротность, модуль комплексного сопротивления, реактивное сопротивление. Объекты измерения: изолированные и заземленные конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. Использование: контроль качества ЭРЭ на входном и выходном контроле и при ремонте, метрологическая аттестация средств измерений и различных функциональных устройств (реле, коммутаторы и т.п.), нормирование параметров изделий микроэлектроники, полупроводниковых изделий (диодов, варикапов, транзисторов) и различных материалов (ферритов, диэлектриков и др.), научные исследования, контроль и управление технологическими процессами.
Особенности и преимущества измерителя иммитанса ПрофКиП Е7-23М
- Тест-сигнал на 4-х заданных частотах в диапазоне от 100 Гц до 10 кГц
- Базовая погрешность 0.1%
- Тест-сигнал: 100 Гц … 10 кГц
- Последовательная /параллельная схема замещения
- Одновременная индикация двух результатов измерения
- Измерение в абсолютных и относительных единицах, Δ-измерения
- Большой высококонтрастный ЖК-дисплей с подсветкой
- Интерфейс: RS-232, HANDLER
| Прибор: | ПрофКиП Е7-23М |
|---|---|
| Измеряемые параметры | L /Q, C /D, R /Q, |Z| /Q, C /R, L /R |
| Точность | 0.1% |
| Частота тест-сигнала | 100 Гц, 120 Гц, 1 кГц, 10 кГц |
| Уровень тест-сигнала | 0.1 В скз, 0.3 В скз, 1 В скз |
| Выходной импеданс | 30 Ом или 100 Ом |
| Диапазон измерения | |Z|, R, X: 0.0001 Ом … 99.999 МОм C: 0.001 пФ … 99999 мкФ L: 0.001 мкГн … 99999 Гн D: 0.0001 … 9.9999 Q: 0.0001 … 9999.9 Δ%: -99.99% … 99.99% |
| Скорость измерения | медленно (slow): 2 изм/с умеренно (medium): 5 изм/с быстро (fast): 12 изм/с |
| Схема измерений | параллельная /последовательная |
| Запуск измерений | автоматический /ручной |
| Режим запуска | внутренний /внешний, ручной |
| Режим отображения | непосредственный, ΔABS, Δ% |
| Разрядность дисплея | первичный и вторичный: 5 разрядов |
| Функции компаратора | NG, P1, P2, P3, 4 контейнера |
| Интерфейс | RS-232, HANDLER |
| Питание | 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц |
| Габаритные размеры | 320 х 140 х 360 мм |
| Вес | 3.5 кг |
