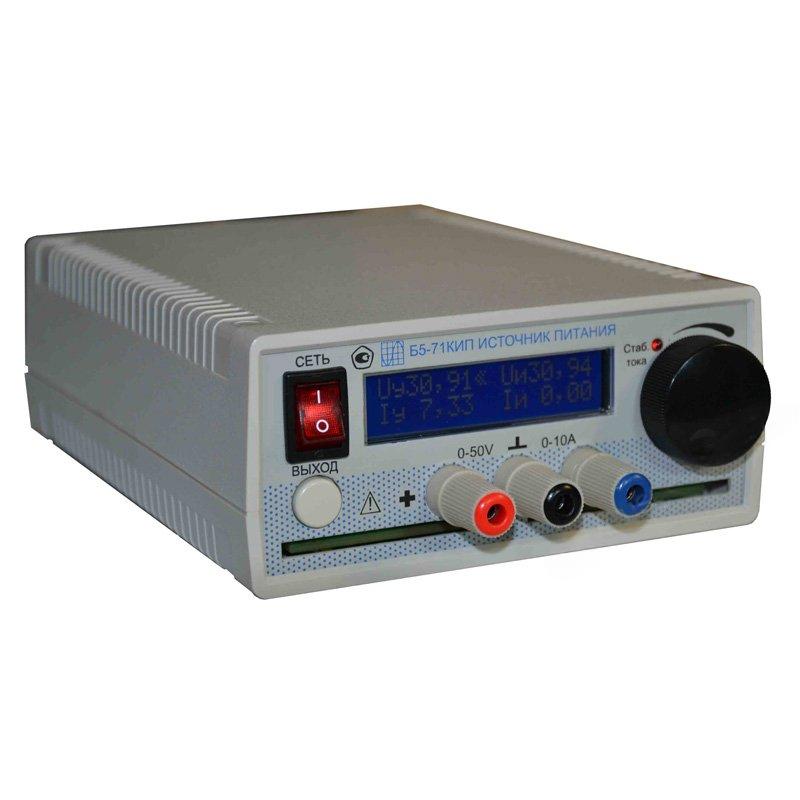

Источник питания КИП Б5-71

Производитель КИП

Артикул:70005751

Количество:

Цена:

Снят с продажи

Товар добавлен в корзину

Сети базовых станций

Бесплатное подключение
к сетям базовых станций
по всей России

Гарантия

Гарантируем полную
работоспособность заказанного
товара

Консультация

Поможем выбрать, настроить,
научим пользоваться

Быстрая поставка

Гарантируем минимальный срок
доставки и полную комплектацию
заказа

Описание
Характеристики

Источник питания КИП Б5-71 представляет собой устройство для подачи в электрическую и радиотехническую аппаратуру нормированного, стабилизированного напряжения или постоянного тока с заданными параметрами. Конструкция содержит линейный стабилизатор с импульсным изолированным предварительным стабилизатором, поэтому сочетает преимущества импульсных и линейных источников.

Сферы применения:

Производство и ремонт любого электротехнического оборудования.
Научные эксперименты в лабораторных условиях и в цехах.
Поверка измерительных приборов.
Подбор и калибровка шунтов для амперметров.
Измерение сопротивления резисторов.

Принцип работы

Источник питания КИП Б5-71 преобразует напряжение на входе в высокочастотное напряжение прямоугольной формы и выпрямляет его. В процессе задействованы импульсный стабилизатор напряжения, разделительный импульсный трансформатор и выходной регулятор постоянного напряжения. При превышении на входе установленной нагрузки прибор автоматически снижает выходное напряжение, чтобы установить ток на заданном значении.

Устройство

Устройство представляет собой элементную базу, выстроенную по инверторной схеме с линейным регулятором. В основе лежит микроконтроллер с высокой производительностью.

Низкий уровень пульсации

Источник питания характеризуется очень низким уровнем пульсаций – не более 1 мВ эффективного или 25 мВ амплитудного значения, поэтому максимально выпрямляет напряжение и защищает подключенное оборудование от повреждений.

Дополнительные возможности

Устройство позволяет подключить однотипные источники последовательно и параллельно, что значительно расширяет возможности и ускоряет проведение экспериментальных исследований и диагностики.

Безопасность

Самоограничивающаяся выходная мощность источника питания КИП Б5-71 не превысит 300 Вт, поэтому подключенное оборудование не пострадает. Также устройство защищено от коротких замыканий и перегрузок. При коротком замыкании происходит разряд внутренних конденсаторов и стабилизация тока, поэтому оно не повреждает внутренние цепи источника питания.

Прибор:	КИП Б5-71
Пределы воспроизведения напряжения постоянного тока	0-50 В
Пределы воспроизведения постоянного тока	0-10 А
Шаг установки напряжения	10 мВ
Шаг установки тока	10 мА
Максимальная выходная мощность	не более 300 Вт (самоограничивающаяся)
Пульсации выходного напряжения	не более 1 мВ эффективного значения или 25 мВ амплитудного значения
Соединение выходов	последовательно и параллельно с выходами однотипного источника питания (допускается)
Защита от перегрузок и коротких замыканий	есть
