Индикатор чередования фаз CEM DT-902 представляет собой надёжный портативный прибор, предназначенный для определения последовательности фаз и направления вращения трехфазных синхронных и асинхронных двигателей. CEM DT-902 подходит для применения не только в промышленных, но и в бытовых условиях: циркулярные пилы, наждачные и сверлильные станки также имеют трёхфазные системы.
Последовательность фаз является очень важным параметром для трёхфазных цепей. Правильное подключение обмоток асинхронного трехфазного двигателя предотвратит ошибку при его подключении и продлит срок службы оборудования. При запуске двигателя переменного тока также возникает магнитное поле, которое позволяет с помощью указателя последовательности фаз CEM DT-902 определить направление его вращения. Прибор может работать как в контактном, так и в бесконтактном режиме. В первом случае требуется подключение к трём фазам сети с помощью щупов, во втором — расположение указателя на продольной оси вала электродвигателя непосредственно на его корпусе либо на расстоянии 2-3 см от него.

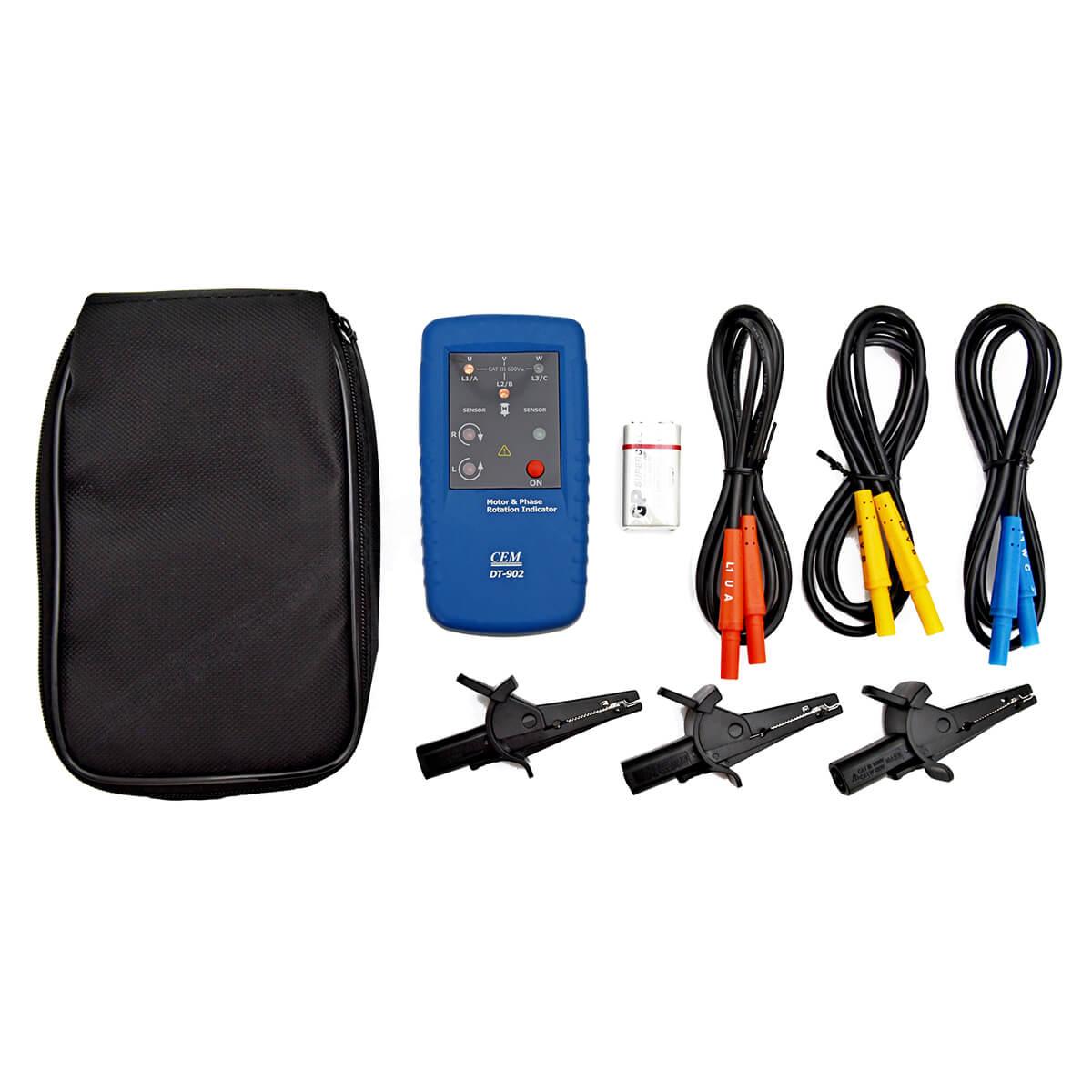

Для подключения CEM DT-902 к фазам электрооборудования или к обмотке электродвигателя в приборе предусмотрены три разноцветных провода с зажимами. Цвет провода соответствует фазам A (L1) B (L2) C (L3), что значительно облегчает процесс выбора фазы или обмотки двигателя. Для подключения к оборудованию указатель чередования фаз оснащён зажимами типа крокодил.
Электробезопасность является одной из важных отличительных особенностей прибора. Индикатор чередования фаз соответствует стандартам DIN VDE 0411, IEC61010 DIN, VDE 0413-7, IEC61557-7/EN61557-7. Прибор также защищён от перегрузок согласно CATIII 300V.

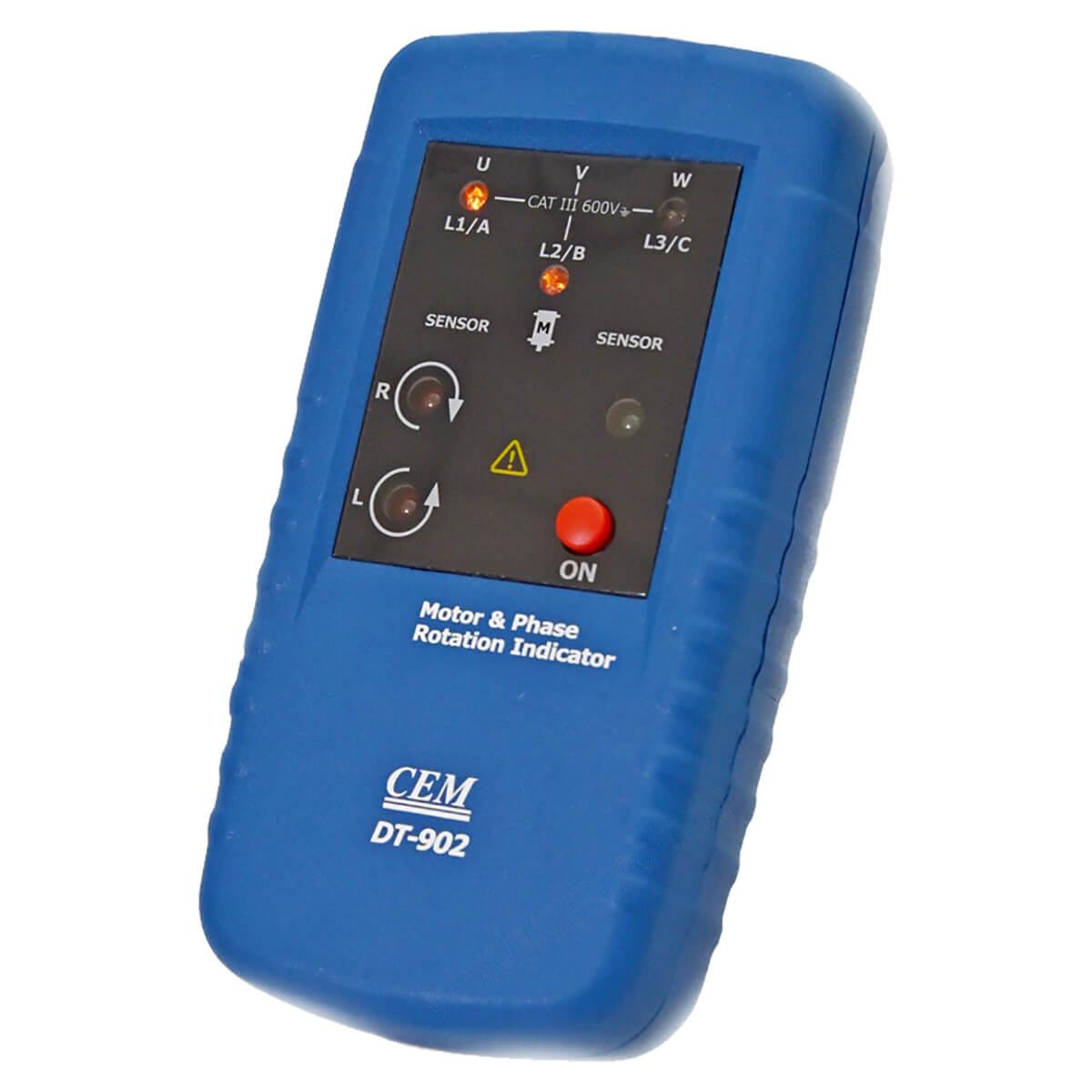

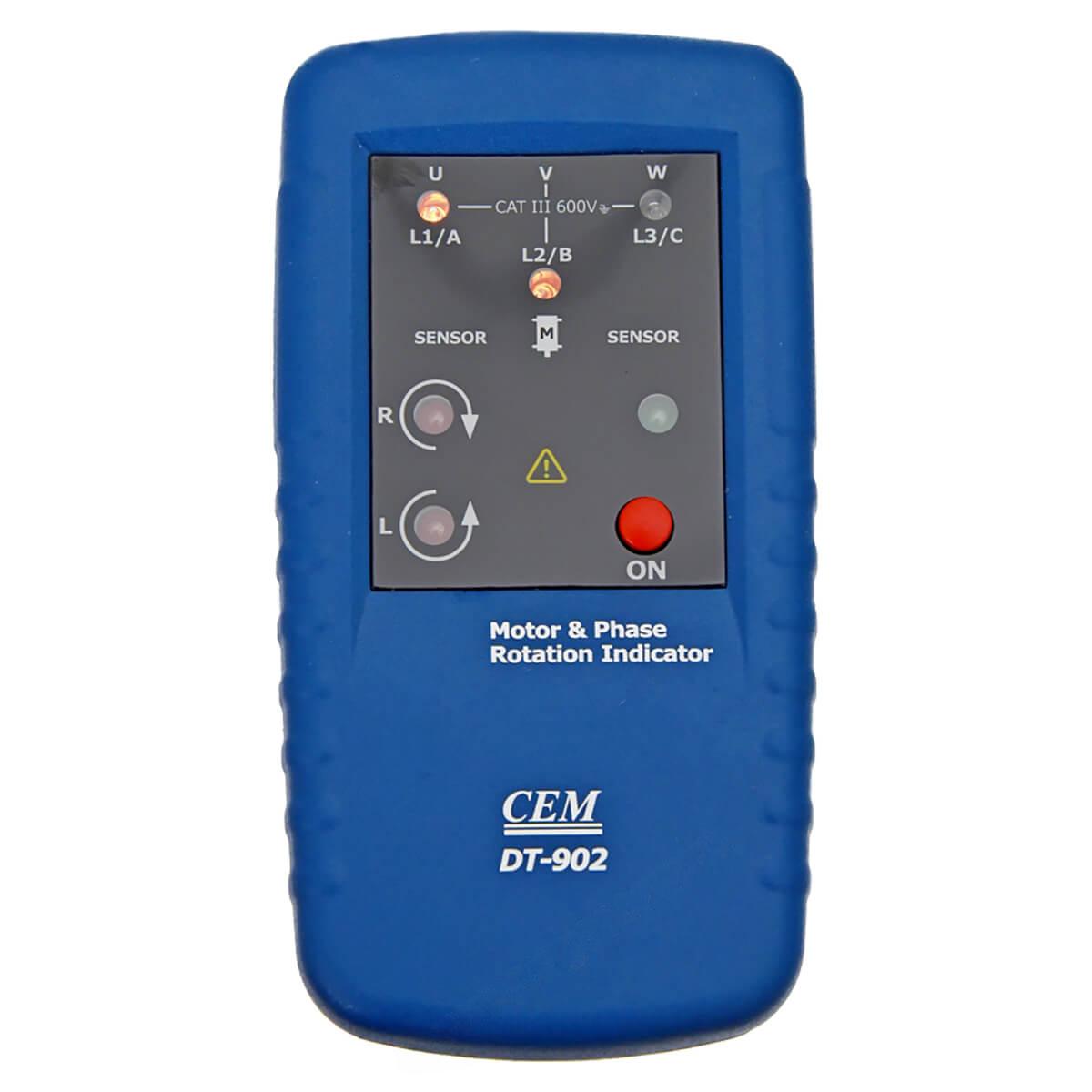

Для отображения результатов измерения указатель CEM DT-902 оснащен светодиодными индикаторами, размещенными на передней панели прибора: три из них указывают на наличие напряжения на соответствующей обмотке, два других определяют направление вращения двигателей (R или L). Номинальное напряжение работы прибора — от 120 В до 400 В. При этом указатель подаёт на фазу испытательный ток менее 3.5 мА. Питание прибора осуществляется от батарейки типа Крона.
Купить индикатор чередования фаз CEM DT-902 будет полезно для повышения надёжности и оперативности подключения промышленного и бытового оборудования.
Прибор: | DT-902 | |
---|---|---|
Номинальное напряжение обмоток электродвигателя | 1В до 400В переменного тока | |
Номинальное напряжение косвенности фазу | 120В до 400В переменного тока | |
Частотный диапазон | От 2 до 400 Гц | |
Испытательный ток (на фазу) | <3,5 мА | |
Электрическая безопасность | DIN, VDE 0411, DIN IEC61010; IEC61557-7/EN61557-7 | |
Степень защиты | CATIII 600В | |
Тип защиты | IP40 | |
Рабочая высота | 2000 м | |
Рабочая температура | 0 º C до 40 ° С | |
Размеры | 128 мм х 68мм х 30 мм | |
Вес | 185г |
