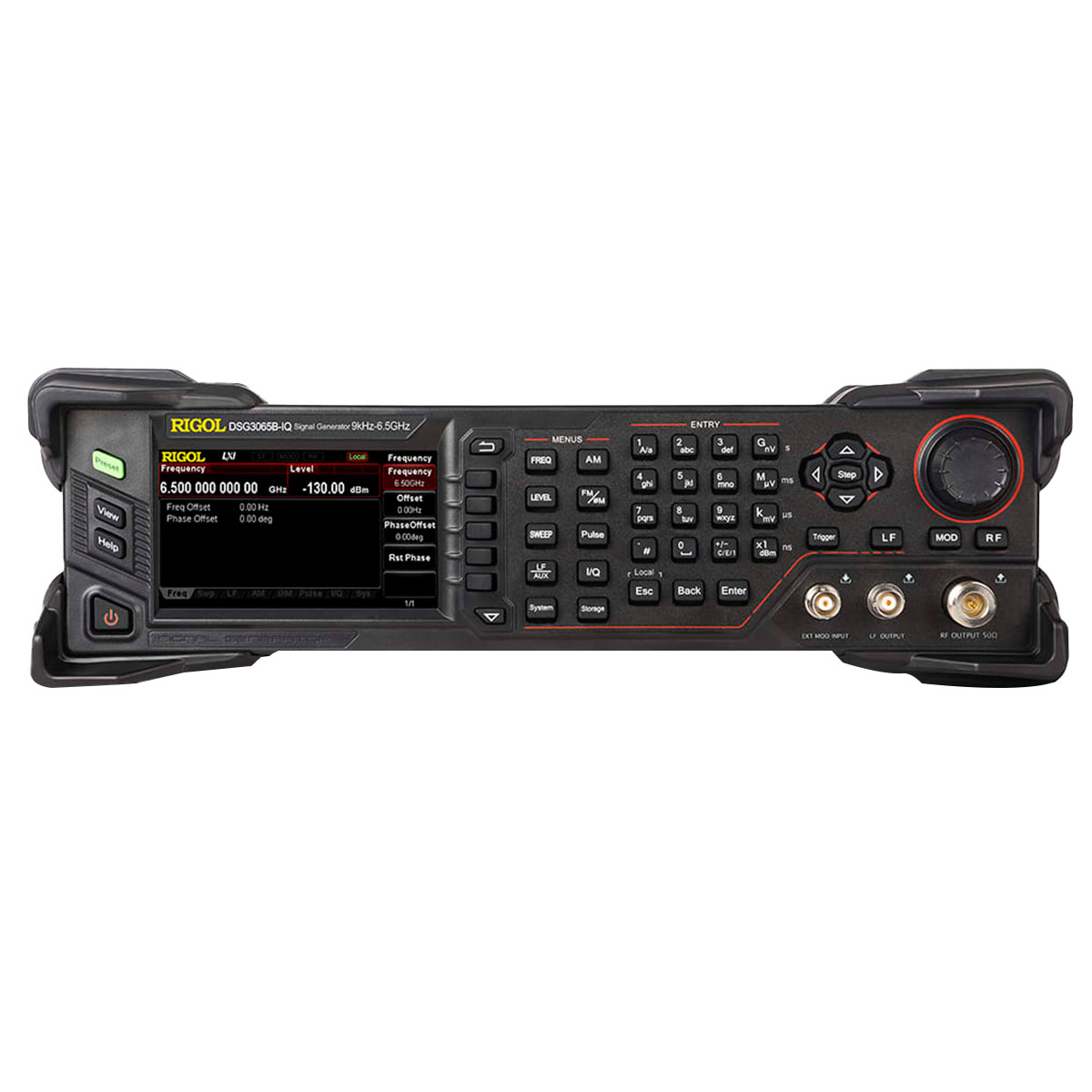

Генератор РЧ сигналов RIGOL DSG3065B-IQ

Производитель Rigol
Количество:

Цена:

2 029 227 р.
Товар добавлен в корзину
  • картинка Сравнить
  • картинка Запомнить

Высокочастотный генератор сигналов Rigol DSG3065B-IQ – лабораторный прибор, способный работать в диапазоне частот до 6,5 ГГц, который отличается от других модификаций своей серии поддержкой квадратурной модуляции. Устройство можно использовать в качестве НЧ-, РЧ-, импульсного и векторного генераторов, что позволяет при решении базовых задач обходиться без дополнительных генерирующих приборов. Высокочастотный генератор сигналов может применяться как локально, в качестве отдельного источника сигналов с требуемыми параметрами, так и совместно с другим лабораторным оборудованием в составе измерительно-испытательных систем и стендов.

Функциональные возможности

Благодаря широкому диапазону регулировки выходной мощности высокочастотный генератор Rigol DSG3065B-IQ подходит для разнотипных приложений – от тестирования чувствительности оборудования, до испытаний нелинейности усилительных устройств. Поддерживается режим пилообразного и треугольного свипирования по частоте и уровню, в том числе с их наложением, как в пошаговом, так и в табличном режиме. В данной модели реализованы типовые виды аналоговой модуляции: по частоте, амплитуде и фазе, с возможностью их комбинирования. В качестве источника модулирующего сигнала можно использовать встроенные средства либо подключаемое внешнее устройство. Функции частотной модуляции, генерирования импульсов и паттернов доступны в качестве аппаратной опции. Таблицы импульсов можно сохранять во встроенной памяти либо на съемном носителе.

Варианты применения Rigol DSG3065B-IQ

  • Развертывание и эксплуатация беспроводных коммуникаций – проверка избирательности каналов приемника, чувствительности усилителей оборудования сотовой связи, Wi-Fi, Bluetooth, NBIoT, LoRa и пр., тестирование реакции возбуждения основных устройств систем спутниковой связи и вещания.
  • Разработка РЧ оборудования – контроль производительности и эффективности использования спектра, с определением величины гармонических и интермодуляционных искажений.
  • EMS испытания – отслеживание характеристик устойчивости к электромагнитным помехам и излучению объектов контроля.
  • Дистанционное управление

    Для коммуникации с внешними устройствами и ПК генератор оборудован USB-хостом и интерфейсами USB и Ethernet с поддержкой стандарта LXI, за счет чего обеспечивается полная совместимость при использовании прибора с оборудованием сторонних производителей. Поддержка стандартных команд SCPI позволяет реализовать режим дистанционного управления с любым соответствующим ПО.

    Купить генератор РЧ сигналов RIGOL DSG3065B-IQ, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

    RIGOL DSG3065B-IQ
    Диапазон частотот 9 кГц до 6,5 ГГц
    Диапазон частот сигналов с цифровой модуляциейот 50 МГц до 6,5 ГГц
    Разрешение0,01 Гц
    Скорость установки<10 мс (тип.)
    Внутренний источник опорной частоты
    Частота опорного генератора10 МГц
    Точность калибровки≤ 0,1 ppm
    ≤ 10 ppb (с опцией OCXO-B08)
    Температурная стабильность, 25°С (диапазон от 0°С до 50°С)<1 ppm
    <5 ppb (с опцией OCXO-B08)
    Скорость старения<1 ppm/год
    <30 ppb/год (с опцией OCXO-B08)
    Выход внутреннего опорного генераторачастота10 МГц
    уровеньот +5 дБ до +10 дБ
    Вход для внешнего опорного генераторачастота10 МГц
    уровеньот 0 дБ до +10 дБ
    максимальная девиация±5 ppm
    Свипирование по частоте
    Режимы работыпошаговый (шаги частоты с равным или логарифмическим интервалом)
    по списку (список с произвольным частотным шагом)
    Режимодиночный, непрерывный
    Диапазонполный частотный диапазон
    Форматреугольник, пила
    Шаг изменениялинейный, логарифмический
    Количество точекпошаговый: от 2 до 65535
    по списку: от 1 до 6001
    Время экспозицииот 20 мс до 100 с
    Запускавто, ручной, внешний, по шине (USB, LAN)
    Параметры спектра генерируемых сигналов
    Гармонические искажения< -30 дБн, (непрерывный режим, 2 МГц < f ≤ 6,5 ГГц, уровень ≤+13 дБм)
    Субгармонические искажения (непрерывный режим)3,6 ГГц < f ≤13,6 ГГц< -60 дБн
    Негармонические искажения (непрерывный режим, уровень100 кГц ≤ f ≤ 1,5 ГГц< -60 дБн
    1,5 ГГц < f ≤ 3,6 ГГц< -54 дБн
    3,6 ГГц < f ≤ 6,5 ГГц< -48 дБн
    Собственный фазовый шум SSB (непрерывный режим, измер. Полоса 1 Гц, отстройка от несущей 20 кГц)f = 1 ГГц< -110 дБн/Г
    f = 6,5 ГГц< -98 дБн/Гц
    Общие искажения (непрерывный режим, СКЗ f= 1 ГГц)от 0,3 кГц до 3 кГц< 10 Гц СКЗ
    от 0,03 кГц до 20 кГц< 50 Гц СКЗ
    Выходной уровеньнормированноеустанавливаемое
    Max выходной уровень9 кГц ≤ f ≤ 100 кГц+5 дБм
    100 кГц ≤ f ≤1 МГц+10 дБм+15 дБм
    1 МГц < f ≤ 200 МГц+13 дБм+20 дБм
    200 МГц < f ≤3,6 ГГц+13 дБм+27 дБм
    3,6 ГГц < f ≤6,5 ГГц+13 дБм+20 дБм
    3,6 ГГц < f ≤6,5 ГГц+13 дБм+20 дБм
    Min выходной уровень9 кГц ≤ f <100 кГц-130 дБм
    100 кГц ≤ f ≤ 3,6 ГГц-110 дБм-130 дБм
    3,6 ГГц < f ≤ 6,5 ГГц-110 дБм-130 дБм
    Разрешение0,01 дБ
    Абсолютная неопределенность уровня
    Неопределенность уровняот -60 до +13 дБмот -90 до -60 дБмот -110 до -90 дБм
    9 кГц ≤ f < 100 кГц≤0,7 дБ (тип.)≤0,7 дБ (тип.)≤0,7 дБ (тип.)
    100 кГц ≤ f ≤ 200 МГц≤0,7 дБ≤0,9 дБ≤1,1дБ
    200 МГц < f ≤ 3,6 ГГц≤0,7 дБ≤0,9 дБ≤1,1дБ
    3,6 ГГц < f ≤ 6,5 ГГц≤0,9 дБ≤1,1 дБ≤1,3 дБ
    КСВН (от 1 МГц до 13,6 ГГц)<1.8 (тип.)
    Установка уровня
    Время установки≤5 мс (тип.) (частота фикс. температурный диапазон от 20°С до 30°С)
    Макс. отраженная мощность
    Макс. напряжение DC50 В
    Макс. мощность1 Вт (от 1 МГц до 6.5 ГГц)
    Свипирование по амплитуде
    Режимы работыпошаговый (шаги амплитуды с равным или логарифмическим интервалом);
    по списку (список с произвольным шагом)
    Режимодиночный, непрерывный
    Диапазонполный динамический диапазон
    Форматреугольник, пила
    Шаг изменениялинейный
    Количество точекпошаговый: от 2 до 65535
    по списку: от 1 до 6001
    Время экспозицииот 20 мс до 100 с
    Запускавто, ручной, внешний, по шине (USB, LAN)
    Внутренний модулирующий НЧ-генератор
    Форма сигналасинус, меандр
    Диапазон частотсинус, свипирование по синусуот DC до 200 кГц
    меандрот DC до 20 кГц
    Разрешение по частоте0.01 Гц
    Диапазон амплитудACот 0 до 3 Впик
    DCот -3 В до 3 В
    Выходное напряжениеРазрешение по амплитуде1 мВ
    Совместимость модуляции
    АМЧМ, ФМ, ИМ
    ЧМАМ, ИМ, I/Q (опция)
    ФМАМ, ИМ, I/Q (опция)
    ИМАМ, ЧМ, ФМ, I/Q (опция)
    I/Q (опция)ЧМ, ФМ, ИМ
    Амплитудная модуляция
    Источниквнутренний, внешний
    Глубинаот 0 % до 100 %
    Разрешение0,1 %
    Точность fмод=1 кГц<4 % от установленного значения + 1 %
    Искажения (fмод = 1 кГц, глубина <30%, уровень=0 дБм)<3 % (тип.)
    Неравномерность АЧХ ( глубина < 80%, DC/10 Гц до 100 кГц)<3 дБ (ном.)
    Частотная модуляция
    Источниквнутренний, внешний
    Max девиацияN × 1 МГц (ном.)
    Разрешение<0,1 % девиации или 1 Гц, что больше
    Точность (fмод=1 кГц, внутренний источник модуляции)<2 % от установленного значения + 20 Гц
    Искажения (fмод=1 кГц, девиация = Nx50 кГц)<2 % (тип.)
    Неравномерность АЧХ (от DC/10 Гц до 100 кГц)<3 дБ (ном.)
    Фазовая модуляция
    Источниквнутренний, внешний
    Max девиацияN x 5 рад
    Разрешение<0,1 % девиации или 0.01 рад, что больше
    Точность (fмод=1 кГц, внутренний источник модуляции)<1 % установленного значения + 0,1 рад
    Искажения (fмод=1 кГц, девиация = Nx5 рад)<1 % (тип.)
    Неравномерность АЧХ (от DC/10 Гц до 100 кГц)<3 дБ (ном.)
    Импульсная модуляция (опция DSG800-PUM)
    Источниквнутренний, внешний
    Коэффициент вкл/выкл>70 дБ (100 кГц≤ f <1,5 ГГц)
    Время нарастания/спада (10% / 90%)<50 нс, 10 нс (тип.)
    Частота следования импульсовОт DC до 1 МГц
    Импульсный генератор (опция DSG800-PUM)
    Режим работыодиночный импульс, двойной импульс, генератор последовательностей (опция DSG800-PUG)
    Периоддиапазон от 40 нс 170 с
    разрешение 10 нс
    Длительностьдиапазон от 10 нс (170 с – 10 нс)
    разрешение 10 нс
    Задержка запускадиапазон от 10 нс 170 с
    разрешение 10 нс
    Запускавто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN)
    Генератор последовательностей (опция DSG800-PUG)
    Количество импульсовот 1 до 2047
    Диапазон вкл/выклот 20 нс до 170 с
    Повторот 1 до 256
    I/Q модулятор (опция DSG800-IQ)
    Диапазон несущих частот50 МГц≤ f <1,5 ГГц
    Источниквнутренний, внешний
    Полоса частот РЧВнешняя модуляция
    Основная полоса (I или Q)≤ 60 MГц (ном.)
    РЧ (I+Q)≤ 120 MГц (ном.)
    Внутренняя модуляция
    Основная полоса (I или Q)≤ 30 MГц (ном.)
    РЧ (I+Q)≤ 40 MГц (ном.)
    Подавление несущей≥40 дБн (тип.)
    Подавление боковых полосМодуляция с полосой до 10 МГц≥40 дБн (тип.)
    Внешний I / Q входКСВН<1.5
    Вход полной шкалыСКЗ
    Внешняя модуляция
    Вектор ошибок (EMV)16QAM, косинусный фильтр (α = 0.22), 4Мвыборок/с
    50 МГц ≤ f ≤ 1,5 ГГц (уровень ≤ 4дБм)≤ 2 % СКЗ (тип.)
    QPSK, косинусный фильтр (α = 0.22), 4Мвыборок/с
    50 МГц ≤ f ≤ 1,5 ГГц (уровень ≤ 4дБм)≤ 2 % СКЗ (тип.)
    Внутренняя модуляция
    Вектор ошибок (EMV)CDMA2000/1xEV-D0, 1.2288 Mcps, частота от 800 до 900 MГц, от 1800 до 1900 MГц, уровень ≤4 дБм≤ 2% (тип.)
    Относительный уровень мощности в соседнем канале (ACPR)≥ 70 дБ
    I/Q генератор (Опция DSG800-IQ)
    Выходной импеданс50 Ом (ном.)
    Выходное напряжениедиапазонот 0.02 Вп-п до 1.5 Вп-п
    разрешение1 мВ
    Отклик по частоте отн.1 МГц≤ 10MГц< 0.5 дБ (ном.)
    ≤ 30MГц< 1 дБ (ном.)
    I/Q нестабильностьаплитуда≤ 10MГц< 0.1 дБ (ном.)
    ≤ 30MГц< 0.2 дБ (ном.)
    нелинейность фазы≤ 10MГц200 пс (ном.)
    ≤ 30MГц500 пс (ном.)
    Динамический диапазон, свободный от паразитных составляющих (SFDR)Синус≤ 30MГц> 50 дБ (ном.)
    Память
    Длина записиот 1 до 16 Мвыборок за шаг
    Разрешение14 бит
    Время загрузки 1 МВыборки< 10 с (ном.)
    Энергонезависимая память1 Гб
    Частота дискретизации
    Диапазонoт 1 кГц до 50 МГц, 100 МГц
    Разрешение0.01 Гц
    Запуск
    Запускавто, внешний запуск, ручной, по шине (USB, LAN)
    Режимы работыповтор, авто, автоповтор, одиночный
    Задержка внешнего запуска
    Диапазонот 0 до (2в16-1)
    Разрешение1
    Запрет внешнего запуска
    Диапазонот 0 до (2в16-1)
    Разрешение1
    Ширина импульса> 20 нс (ном.)
    Вход внешнего запуска
    Импеданс1 кОм (ном.)
    РазъемBNC (розетка)
    Уровень запуска5 В TTL
    Выход сигнала достоверности
    Выходное напряжение0 В / 3,3 В (ном.)
    РазъемBNC (розетка)
    Выход свипирования
    Выходное напряжениеот 0 до 10 В (ном.)
    РазъемBNC (розетка)
    Вход или выход импульса
    Импеданс50 Ом
    Амплитуда входа/выхода0 В / 3,3 В (ном.)
    Вход для внешнего опорного генератора (10 МГц)
    Импеданс50 Ом
    РазъемBNC (розетка)
    Выход опорного генератора (10 МГц)
    Импеданс50 Ом
    РазъемBNC (розетка)
    I/Q вход/выход (опция DSG800-IQ)
    Импеданс50 Ом
    РазъемBNC (розетка)
    Общие характеристики
    Тип дисплеяцветной 4,3’ TFT экран с разрешением 480 × 272
    Питание220 В ,50 Гц
    Потребляемая мощность100 Вт макс
    Интерфейсы связиUSB host, USB device, LAN
    Рабочий диапазон температурот 10 °C до 50 °C
    Габариты364 х 112 х 420 мм
    Вес8,03 кг
