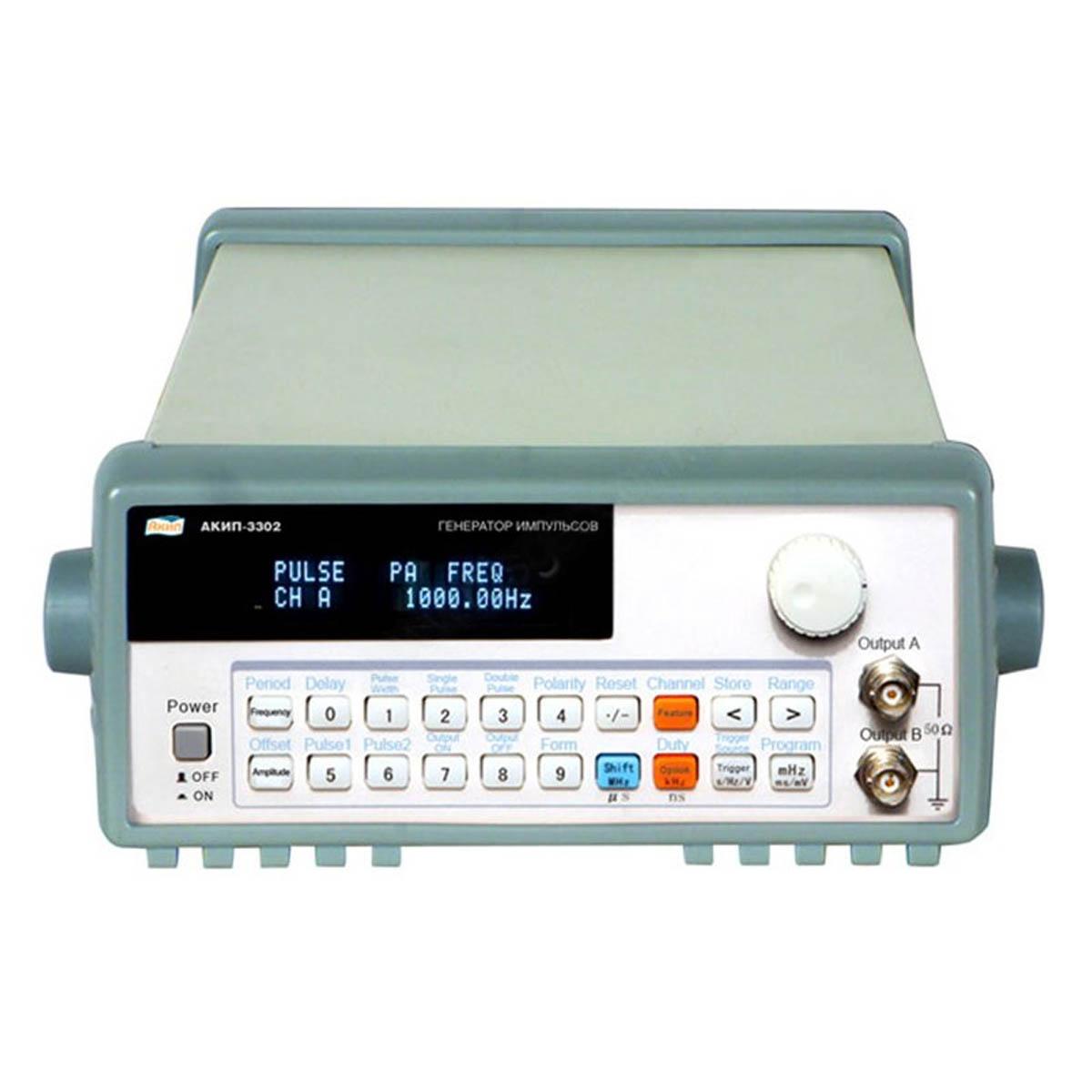

Генератор импульсов АКИП-3302

Производитель Акип
Количество:

Цена:

243 051 р.
Товар добавлен в корзину
  • картинка Сравнить
  • картинка Запомнить

Генератор импульсов АКИП-3302 поддерживает современную технологию генерации прямого электронного сигнала и обеспечивает высокую точность настройки интервалов импульсов. Три канала для генерации импульсов обеспечивают выдачу одиночных и парных колебаний.

Основные характеристики:

  • Временные параметры: период следования от 20 до нс10000 с.
  • Длительность импульса и задержка от 5 нс до 10000 с.
  • Время нарастания/спада не более 10 нс.
  • Внутренний, внешний, однократный режимы синхрозапуска.
  • Сопротивление входа более 100 кОм.

Управление генератором осуществляется с помощью кнопок на лицевой панели. Установленные рабочие параметры выводятся на 40-символьный дисплей, что позволяет использовать прибор без подключения к ПК.

Технология прямого цифрового синтеза улучшает результаты процесса дискретизации, изменяя выходную часть путем изменения частоты задающего генератора. Благодаря использованию цифровой схемы в генераторе АКИП-3302, выходная частота изменяется более гибким и эффективным способом, нежели в аналоговом режиме.

Независимая регулировка параметров позволяет настроить сразу 2 канала. Благодаря этому, вы можете работать сразу с двумя разными устройствами, выполняя их диагностику.

Выходной сигнал генератора имеет вид синхроимпульса, одиночного или парного импульса, отрицательной и положительной логики, отрицательной и положительной полярности импульса с выходным сопротивлением 50 Ом и погрешностью 10%. Это позволяет работать с широким спектром оборудования, как на входных каналах, так и на выходе.

Вход внешней синхронизации работает в полосе частот 5 и 10 МГц с напряжением 0,5В. Выбор нарастающего или спадающего фронта запуска позволяет подключать к генератору АКИП-3302 внешние согласования и осциллографы для работы в составе диагностических комплексов.

Внутренний, внешний и однократный режимы синхронного запуска позволяют начать процесс генерации в зависимости от момента подачи импульса на входной канал. Благодаря этому, не нужно вручную включать генерацию при старте оборудования, подключенного на вход.

Купить генератор импульсов АКИП-3302, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

АКИП-3302
ВРЕМЕННЫЕ ПАРАМЕТРЫ
Вид выходного сигнала Синхроимпульс, одиночный или парный импульс, отрицательная логика, положительная логика, отрицательная полярность, положительная полярность
Временные параметры Период следования 20 нс…10000 с Длительность импульса и задержка 5 нс…10000 с
Разрешение
5 нс при временном интервале менее 4 с 10 мкс при временном интервале более 4 с
Погрешность установки временного интервала
±(5*Т*10-5 + 5 нс)
Погрешность опорного источника частоты
±5*10-5
Время нарастания/спада
Не более 10 нс
Вход внешней опорной частоты
5 и 10 МГц, 0,5 В скз
АМПЛИТУДНЫЕ ПАРАМЕТРЫ
Каналы
2 канала с регулируемой амплитудой, 1 канал ТТЛ АКИП-3301: 1 канал с регулируемой амплитудой, 2 канала ТТЛ
Диапазон амплитуды
Канал А: ±(10 мВпик…5 Впик) на нагрузке 50 Ом
Канал В: ± (10 мВпик…5 Впик) на нагрузке 50 Ом
Канал С: ТТЛ-уровень
Разрешение
10 мВпик
Погрешность установки амплитуды
±(2% + 25 мВпик)
Диапазон смещений
±(10 мВ…5В) на нагрузке 50 Ом
Разрешение
10 мВ
Погрешность установки смещения
±(5% + 25 мВ)
Внутреннее сопротивление выхода
50 Ом
СИНХРОЗАПУСК
Режимы
Внутренний, внешний, однократный
Параметры импульса
Длительность ≥ 15 нс, время нарастания ≤ 1 мкс; период: 100 нс – 1 с
Диапазон уровней внешнего синхросигнала
1 Впик…20 Впик
Сопротивление входа внешней синхронизации
Более 100 кОм
ОБЩИЕ ДАННЫЕ
Дисплей
Индикатор VFD 40 символов для моделей АКИП-3301/3302
Индикатор ЖКИ 5,7 дюймов для моделей АКИП-3303/3304/3305
Интерфейс
RS-232 для моделей АКИП-3303/3304/3305, опция GPIB для моделей АКИП-3303/3304/3305
Напряжение питания 230 В ( 15 %), 50 / 60 Гц, 50 Вт
Габаритные размеры, масса
254 х 103 х 384 мм; 3 кг (без усилителя)
