Цифровой осциллограф смешанных сигналов RIGOL MSO8204A
Гарантия
100% оригинальный товар.
Официальная гарантия
от магазина
Официальная гарантия
от магазина
Лизинг
РассрочкаБыстрая поставка
Гарантируем минимальный срок
доставки и полную комплектацию
заказа
доставки и полную комплектацию
заказа
Поверка
Ремонт

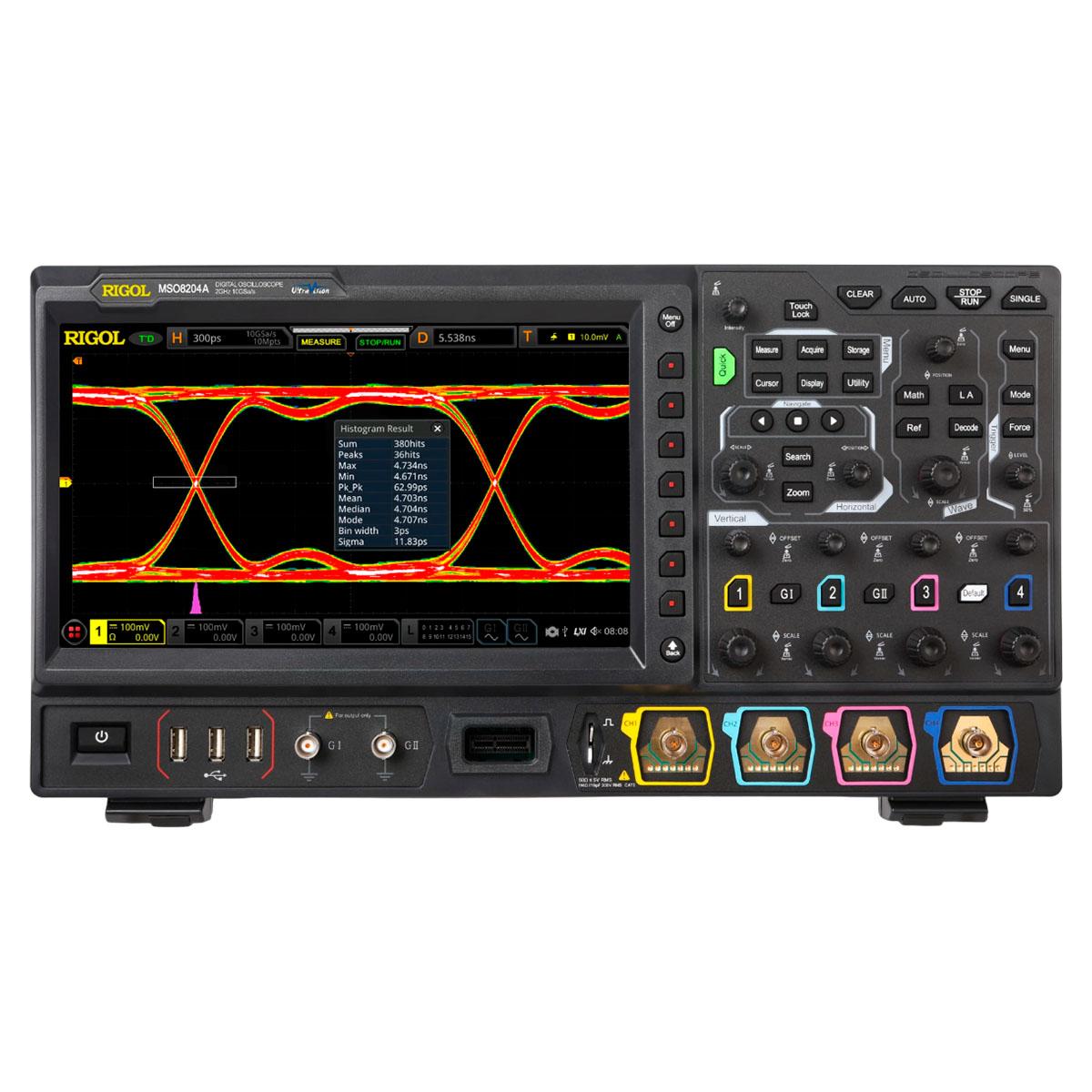

ОбучениеMSO8204A – настольный комбинированный цифровой осциллограф смешанных сигналов высокого класса. Модель имеет полосу пропускания 2 ГГц, 4 аналоговых и 16 цифровых каналов, большой цветной "мультитач" дисплей 10.1” и небольшие габариты: Д 410 мм *В224 мм *Ш 135 мм; вес 4 кг.
MSO824A собран на чипсете RIGOL ASIC "Phoenix" и технологической платформе UltraVision II с возможностью расширения полосы пропускания до 3 ГГц.
Комбинированные осциллографы серии MSO8000A имеют формат 7-в-1: цифровой осциллограф, анализатор спектра, цифровой вольтметр, 6-разрядный высокоточный частотомер и сумматор, 16-канальный логический анализатор, анализатор протоколов (опция), генератор сигналов произвольной формы (опция).
| Прибор: | RIGOL MSO8204A |
|---|---|
| Полоса пропускания (- 3дБ) Zвх = 50 м (50 Ω) Zвх = 1 МОм (High Z) | 2 ГГц/ 3 ГГц (опция расширения MSO8000A-BW20T30) 500 МГц |
| Расчетное время нарастания | ≤ 206 пс |
| Количество входных каналов | 4 аналоговых входа 1 внешний вход запуска 16 цифровых каналов (требуется 16 канальный пробник RPL2316) |
| Количество выходных каналов генератора сигналов произвольной формы | 2 (опция MSO8000-AWG) |
| Режим выборки | выборка в реальном времени |
| Максимальная частота дискретизации | 10 Гвыб/с (1 канал) 5 Гвыб/с (2 канала) 2,5 Гвыб/с (4 канала) |
| Максимальная глубина памяти | 500 млн. точек (1 аналоговый канал) 250 млн. точек (2 аналоговых канала) 125 млн. точек (4 аналоговых канала) 62,5 млн. точек (16 цифровых каналов) |
| Максимальная скорость захвата сигнала | > 600 000 осц/с |
| Вертикальное разрешение | 8 бит |
| Аппаратная запись и воспроизведение сигналов в реальном времени | 450 000 кадров (одноканальный режим) |
| Пиковый детектор | захват глитчей от 400 пс |
| Тип и размер дисплея | 10,1 дюймовый емкостный экран с функцией мультитач/управление жестами |
| Разрешение дисплея | 1024 х 600 пикселей |
| Система вертикального отклонения аналоговых каналов | |
| Входная связь | по постоянному току, переменному току или заземление |
| Входной импеданс | 1 МОм ± 1%, 50 Ом ± 4% |
| Входная емкость | 19 пФ ± 3 пФ |
| Коэффициент деления пробников | 0,0001X, 0,0002X, 0,0005X, 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X |
| Автоматическое определение пробников | да, производства RIGOL |
| Максимальное входное напряжение | |
| 1 МОм | 300 Вскз или 400 Впик |
| 50 Ом | 5 Вскз |
| Чувствительность по вертикали | |
| 1 МОм | от 1 мВ/дел до 10 В/дел |
| 50 Ом | от 1 мВ/дел до 1 В/дел |
| Диапазон смещения по постоянному току | |
| 1 МОм | ± 1 В (1 мВ/дел - 50 мВ/дел) ± 30 В (51 мВ/дел - 260 мВ/дел) ± 100 В (265 мВ/дел - 10 В/дел) |
| 50 Ом | ± 1 В (1 мВ/дел - 100 мВ/дел) ± 4 В (102 мВ/дел - 1 В/дел) |
| Динамический диапазон | ± 5 делений (8 бит) |
| Относительная погрешность усиления по постоянному току | ± 2% от всей шкалы |
| Изоляция/развязка между каналами | ≥100:1 (от DC до 1 ГГц) ≥30:1 (>1 ГГц) |
| Напряжение пробоя статическим напряжением ESD | ±8 кВ (на BNC входе) |
| Система вертикального отклонения цифровых каналов | |
| Количество каналов | 16 входных каналов (D0~D15) (2 группы: D0~D7, D8~D15) |
| Диапазон установления порогового уровня | ±20,0 В, с шагом 10 мВ |
| Точность установки порогового уровня | ± (100 мВ + 3% установленного порога) |
| Поддерживаемые протоколы | TTL (1,4 В), CMOS 5,0(2,5 В), CMOS 3,3(1,65 В), CMOS 2,5(1,25 В), CMOS 1,8(0,9 В), ECL(-1,3 В),PECL(3,7 В), LVDS(1,2 ВV), 0,0V User (настраиваемый порог для 8 каналов в группе) |
| Максимальное входное напряжение | ± 40 В пик-пик CAT I |
| Максимальный динамический диапазон входных напряжений | ±10 В + пороговое значение |
| Минимальный диапазон изменения входных напряжений | 500 мВ пик-пик |
| Входной сопротивление | 101 кОм |
| Входная емкость пробника | 8 пФ |
| Вертикальное разрешение | 1 бит |
| Режим повышенного вертикального разрешения | |
