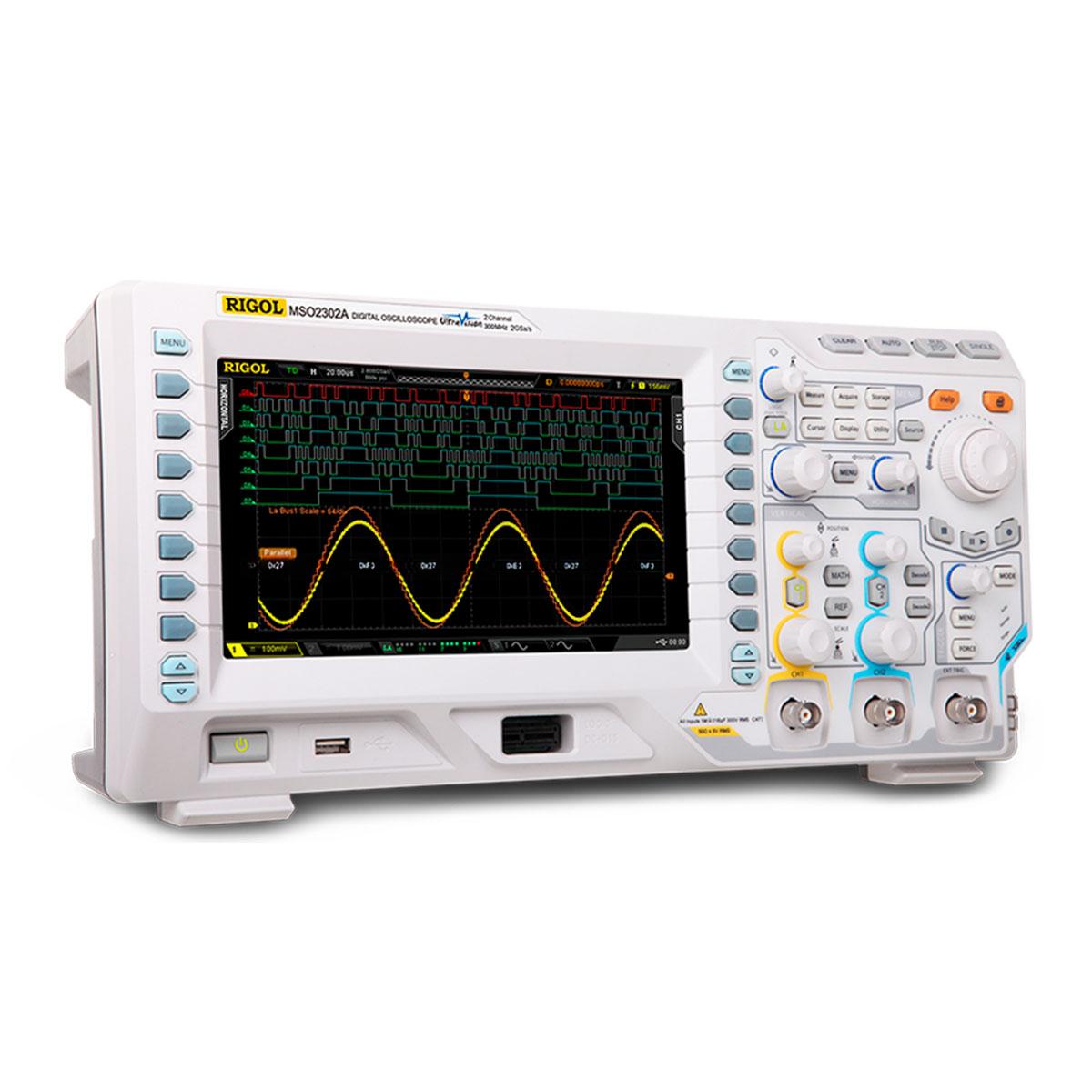

Цифровой осциллограф Rigol MSO2302A-S – многофункциональный лабораторный прибор, с поддержкой расширения возможностей с помощью дополнительных опций, который отличается наиболее широкой полосой пропускания среди изделий своей серии. Он снабжен двумя аналоговыми и 16 цифровыми каналами, обеспечивая реализацию режима работы со смешанными сигналами, а также встроенным логическим анализатором и двухканальным генератором стандартных и произвольных сигналов, позволяя обходиться без отдельных устройств аналогичного назначения. Благодаря аппаратной реализации технологии Ultra Vision, цифровой осциллограф сочетает в себе высокую скорость захвата на максимальной частоте дискретизации и расширенные возможности анализа сигналов низкого уровня и измерения их параметров.

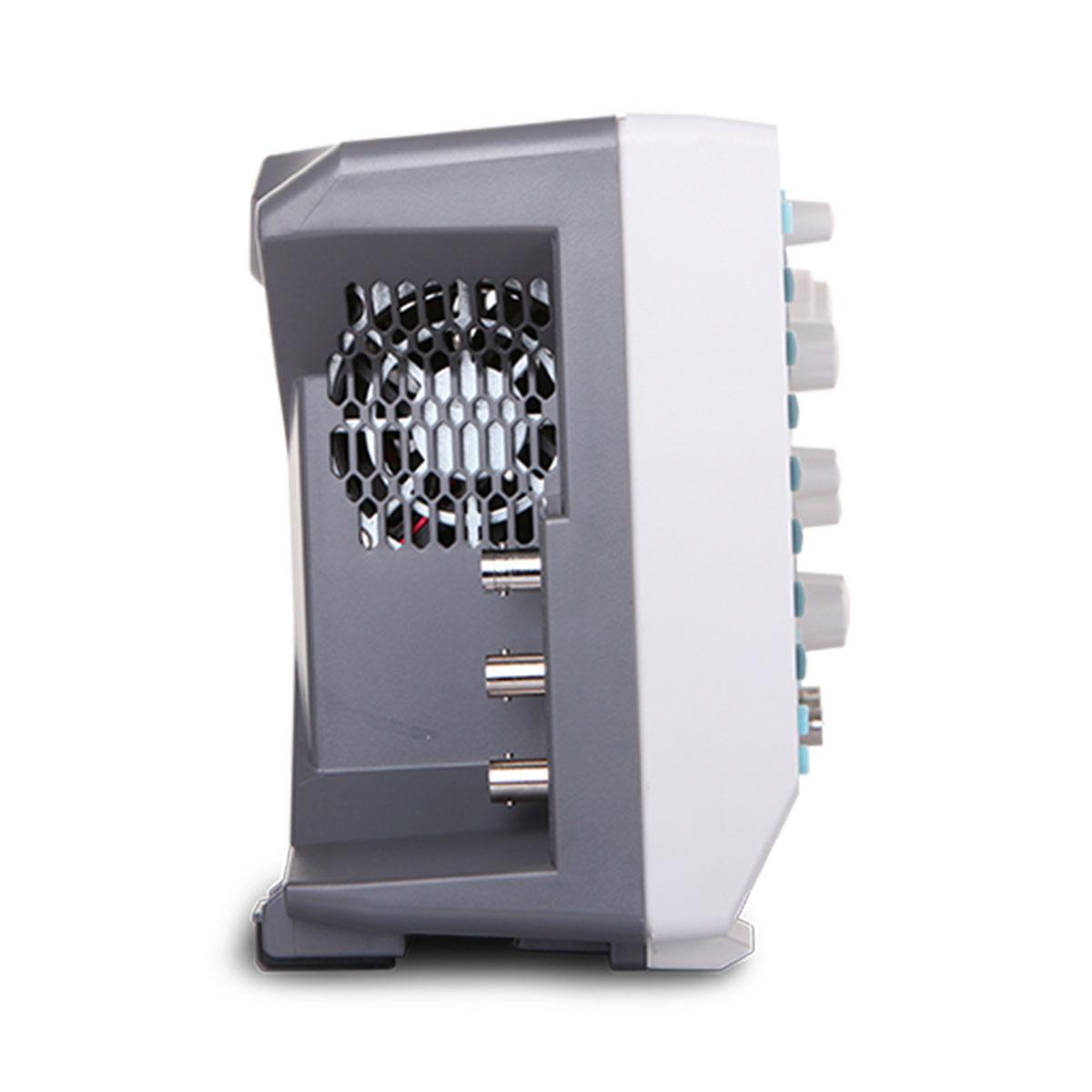

Встроенный в Rigol MSO2302A-S двухканальный генератор с отдельными выходами, размещенными с тыльной стороны корпуса, заменяет собой два независимых источника сигнала с диапазоном до 25 МГц, с возможностью индивидуальной настройки. Устройство обеспечивает формирование синусоидальной, пилообразной, прямоугольной формы и шума, в том числе с наложением амплитудной и частотной модуляции, а также 7 стандартных типов произвольных сигналов. Предусмотрена возможность создания пользовательских форм длиной до 16384 точек, с записью во внутреннюю память 10 из них.
При задействовании режима логического анализа, активируемого отдельной клавишей, поддерживается выбор порогового уровня сигнала из стандартных показаний или установка пользовательского значения, что дает возможность выполнять тестирование объектов контроля разных типов. В осциллографе стандартно реализован режим декодирования параллельных шин, а работа с последовательными протоколами, CAN, SPI, I2C и RS232 доступна как дополнительная опция. Для выполнения измерений параметров радиоэлектронных устройств и силового оборудования предусмотрена возможность изменения уровня входного импеданса, с поддержкой оптимального согласования.
Купить осциллограф Rigol MSO2302A-S, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
Прибор: | RIGOL MSO2302A-S | ||||
---|---|---|---|---|---|
Аналоговая полоса пропускания | 300 МГц | ||||
Кол-во аналоговых каналов | 2 | ||||
Частота дискретизации в реальном времени | 2 Гвыб/с (1 канала) 1 Гвыб (2 канала) | ||||
Макс. длина записи | 14 Мточек (1 канал) 7 Мточек (2 канала) | ||||
Скорость захвата осциллограмм | 52,000 осц/с | ||||
Кол-во цифровых каналов | 16 | ||||
Встроенный источник сигнала | 2 канала (опция) | ||||
Масса | 3,9 кг | ||||
Размеры | 360 х 180 х 130 мм |
