Цифровой осциллограф RIGOL DHO924S относится к семейству экономичных лабораторных устройств на основе 12-битного АЦП, сочетающих в себе высокую производительность и компактный размер. Помимо 4 аналоговых входов с полосой пропускания 250 МГц, прибор оснащен 16 цифровыми каналами, поддерживая возможность работы со смешанными сигналами при подключении опционального логического пробника, а также встроенным генератором. В этой модели стандартно реализованы функции записи и воспроизведения осциллограмм, декодирования протоколов 6 основных типов, математической обработки данных, включая БПФ, построения фигур Лиссажу и графиков Боде, анализа гистограмм, тестирования по маске и т.д.

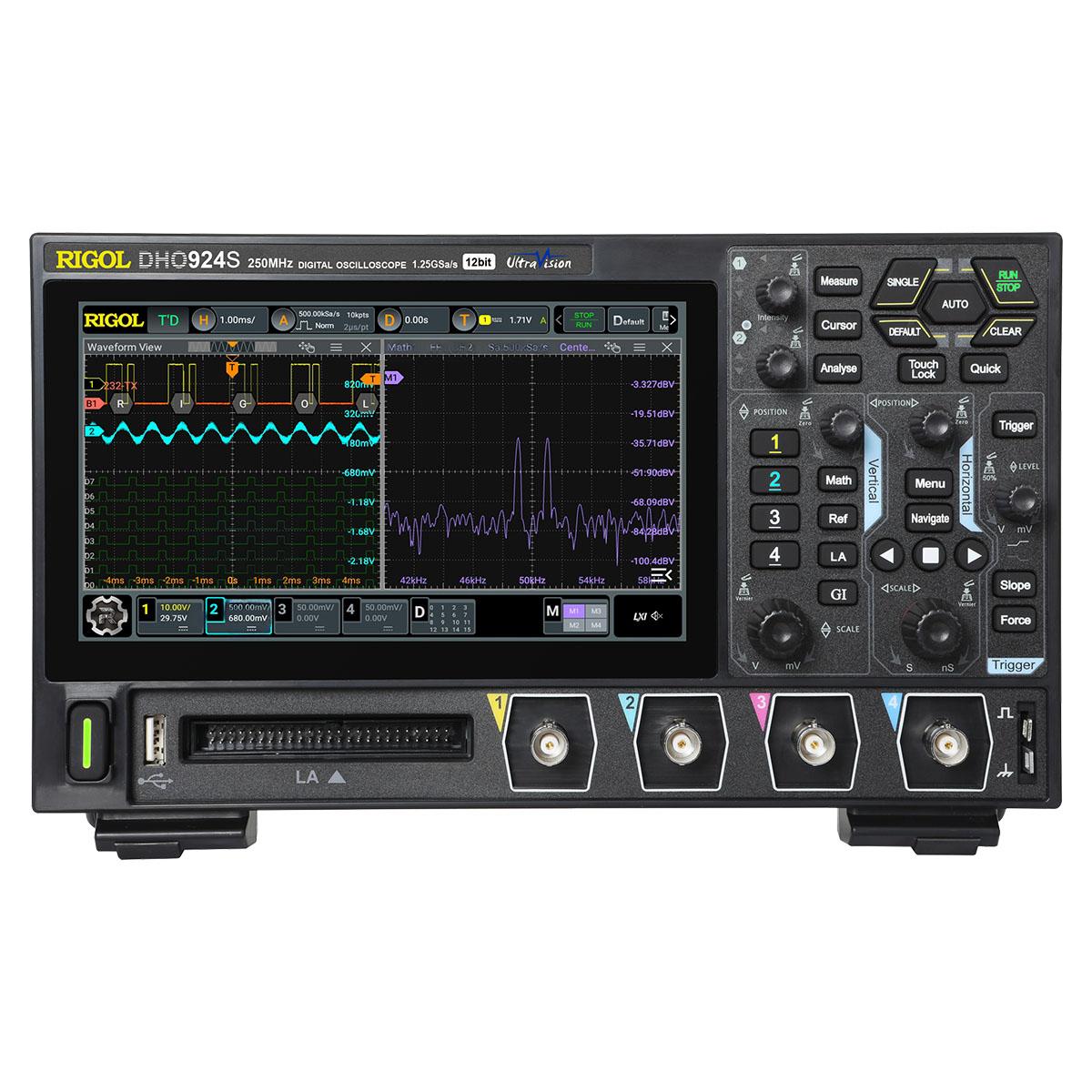

Цифровой осциллограф выполнен в таком же форм-факторе, как и приборы младшей серии DHO800 – с плоским корпусом, 7-дюймовым сенсорным дисплеем и похожим расположением органов управления, отличаясь внешне только цветом и наличием входа LA на передней панели, предназначенного для подключения пробника PLA2216, а также кнопок активации логических входов и генератора. Используя крепление VESA с обратной стороны корпуса, прибор можно размещать на стене или на гибкой опоре с помощью соответствующего кронштейна.
Благодаря поддержке автономного питания от внешнего источника через интерфейс Type-C, осциллограф RIGOL DHO924S подходит для мобильного применения, при подключении повербанка соответствующего типа. Для совместной работы с ПК и внешними устройствами отображения информации прибор снабжен интерфейсами HDMI, LAN и USB.
Купить осциллограф Rigol DHO924S, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
Прибор: | Rigol DHO924S |
---|---|
Полоса пропускания (- 3дБ) Z вх. = 1 МОм | 250 МГц |
Расчетное время нарастания (10%~90%, тип) | ≤ 1,4 нс |
Количество входных каналов | 4 аналоговых входа 16 цифровых входов |
Количество выходных каналов | 1 генератор сигналов произвольной формы |
Режим выборки | выборка в реальном времени |
Максимальная частота дискретизации | 1,25 Гвыб/с (1 канал) 625 Мвыб/с (2 канала) 312,5 Мвыб/с (4 канала) |
Максимальная глубина памяти | 50 млн. точек (1 аналоговый канал) 25 млн. точек (2 аналоговых канала) 10 млн. точек (4 аналоговых канала) |
Максимальная скорость захвата сигнала | 1 000 000 осц/с (Ultra Acquire Mode) 30 000 осц/с (Vector Mode) |
Вертикальное разрешение | 12 бит |
Аппаратная запись и воспроизведение сигналов в реальном времени | до 500 000 кадров (одноканальный режим) |
Пиковый детектор | захват глитчей от 1,6 нс |
Тип и размер дисплея | 7 дюймовый емкостный экран с функцией мультитач/управление жестами |
Разрешение дисплея | 1024 х 600 пикселей |
Система вертикального отклонения аналоговых каналов | |
Входная связь | по постоянному току, переменному току или заземление |
Входной импеданс | 1 МОм ± 1% |
Входная емкость | 15 пФ ± 3 пФ |
Коэффициент деления пробников | 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X |
Максимальное входное напряжение: | CAT I 300 Вскз или 400 Впик (DC+ В пик) |
Чувствительность по вертикали: | от 200 мкВ/дел до 10 В/дел |
Диапазон смещения по постоянному току: | ± 0,5 В (< 500 мкВ/дел) ± 1 В (≥ 500 мкВ/дел, ≤ 65 мВ/дел) ± 8 В (> 65 мВ/дел, ≤ 270 мВ/дел) ± 20 В (> 270 мВ/дел, ≤ 2,75 В/дел) ± 100 В (> 2,75 В/дел, < 10 В/дел) |
Динамический диапазон | ± 4 деления (12 бит) |
Ограничение полосы пропускания | 20 МГц, полная полоса пропускания, выбор своего значения для каждого канала |
Относительная погрешность усиления по постоянному току | ± 1% от всей шкалы при > 5 мВ/дел ± 2% от всей шкалы при ≤ 5 мВ/дел |
Точность смещения по постоянному току | ≤200 мВ/дел (±0,1 дел ±2 мВ ± 1,5 % смещения) >200 мВ/дел (±0,1 дел ±2 мВ ± 1,0 % смещения) |
Изоляция/развязка между каналами | ≥100:1 |
Напряжение пробоя статическим напряжением ESD | ±8 кВ (на BNC входе) |
Система вертикального отклонения цифровых каналов | |
Количество каналов | 16 (D0-D7, D8-D15) |
Диапазон пороговых уровней | ±15,0 В, с шагом 10 мВ |
Точность установки порогового уровня | ± (100,00 мВ + 3% от установленного уровня) |
Варианты установки порогового уровня | TTL(1,4 В), CMOS 5.0 (2,5 В), CMOS 3.3 (1,65 В), CMOS 2.5 (1,25 В), CMOS 1.8 (0,9 В), ECL (-1,3 В), PECL (3,7 В), LVDS (1,2 В), 0,0 В, определяемый пользователем порог (для одного канала) |
Максимальное входное напряжение | ± 40 В пик CAT I; переходное перенапряжение 800 В пик |
Максимальный входной динамический диапазон | ±10 В + порог |
Минимальный размах входного напряжения | 500 мВ пик-пик |
Входной импеданс | 101 кОм |
Емкостная нагрузка пробника | 8 пФ |
Разрешение по вертикали | 1 бит |
Горизонтальная развертка аналоговых каналов | |
Диапазон временной развертки | от 2 нс/дел до 500 с/дел точная настройка |
Разрешение по времени | 100 пс |
Погрешность частоты опорного генератора | ± 25 х 10-6 ± 5 х 10-6/год |
Диапазон задержки развертки по времени | перед запуском -5 дел. после запуска 1 с или 100 дел (большее из значений) |
Диапазон временной точности | ± (погрешность временной развертки х показание) ± (0,001 x ширина экрана) ± 20 пс |
Диапазон межканальной коррекции смещения | ± 100 нс ± 1 пс |
Межканальное время задержки (тип) | ≤ 2 нс |
Горизонтальная развертка | YT по умолчанию XY (каналы 1/2/3/4) SCAN ≥ 200 мс/дел ROLL ≥ 50 мс/дел |
Горизонтальная развертка цифровых каналов | |
Минимальная длительность детектируемого импульса | 5 нс |
Максимальная входная частота | 200 МГц |
Диапазон временного расхождения между каналами | ± 5 нс |
Система захвата | |
Максимальная частота дискретизации аналоговых каналов | 1,25 Гвыб/с (1 канал) 625 Мвыб/с (2 канала) 312,5 Гвыб/с (4 канала) |
Максимальная глубина памяти для аналоговых каналов | 50 млн. точек (1 аналоговый канал) 25 млн. точек (2 аналоговых канала) 10 млн. точек (4 аналоговых канала) |
Режимы захвата | обычный – по умолчанию |
пиковый детектор – захват глитчей до 1,6 нс | |
среднеквадратический детектор – 2, 4, 8, 16…65536 точек усреднения | |
скорость захвата до 1 000 000 осц/с | |
Система запуска/синхронизации | |
Источник сигнала запуска | аналоговые каналы (1 – 4), цифровые каналы (D0-D15) |
Режим запуска | автоматический, нормальный, одиночный |
Диапазон удержания | От 8 нс до 10 с |
Развязка триггера | DC (постоянный ток) AC (переменный ток) подавление частот до 120 кГц (только внутренний триггер) подавление частот свыше 120 кГц (только внутренний триггер) |
Подавление шума | увеличение задержки для схемы запуска (только внутренний триггер), вкл./выкл. |
Полоса пропускания системы запуска | полоса пропускания аналоговых входов |
Чувствительность системы запуска | внутренний запуск: 0,5 дел.: ≥50 мВ/дел 0,7 дел.: при вкл. подавлении шума |
Диапазон установки порога срабатывания запуска | внутренний запуск: ± 4,5 делений от центра экрана |
Типы запуска | по переднему фронту, по импульсу, по заднему фронту, по видео, запуск по шаблону, по длительности, по тайм-ауту, по ранту, по окну, по задержке, по настройке/удержанию, по N-му фронту, по RS232/UART, по I2C, по SPI, по CAN, по LIN |
Поиск и навигация | |
Виды поиска | по фронту, по импульсу |
Источник | любой аналоговый канал |
Копирование | копирование установок из системы поиска в систему синхронизации и обратно |
Отображение результатов | таблица событий, может быть экспортирована во внешнюю/внутреннюю память |
Навигация | навигация по времени: переход к полученным осциллограммам во временном порядке навигация по событиям: использует клавиши навигации для прокрутки результатов поиска событий и перехода к указанному событию навигация по кадрам: переход к указанному сегменту кадра в режиме UltraAcquire. |
