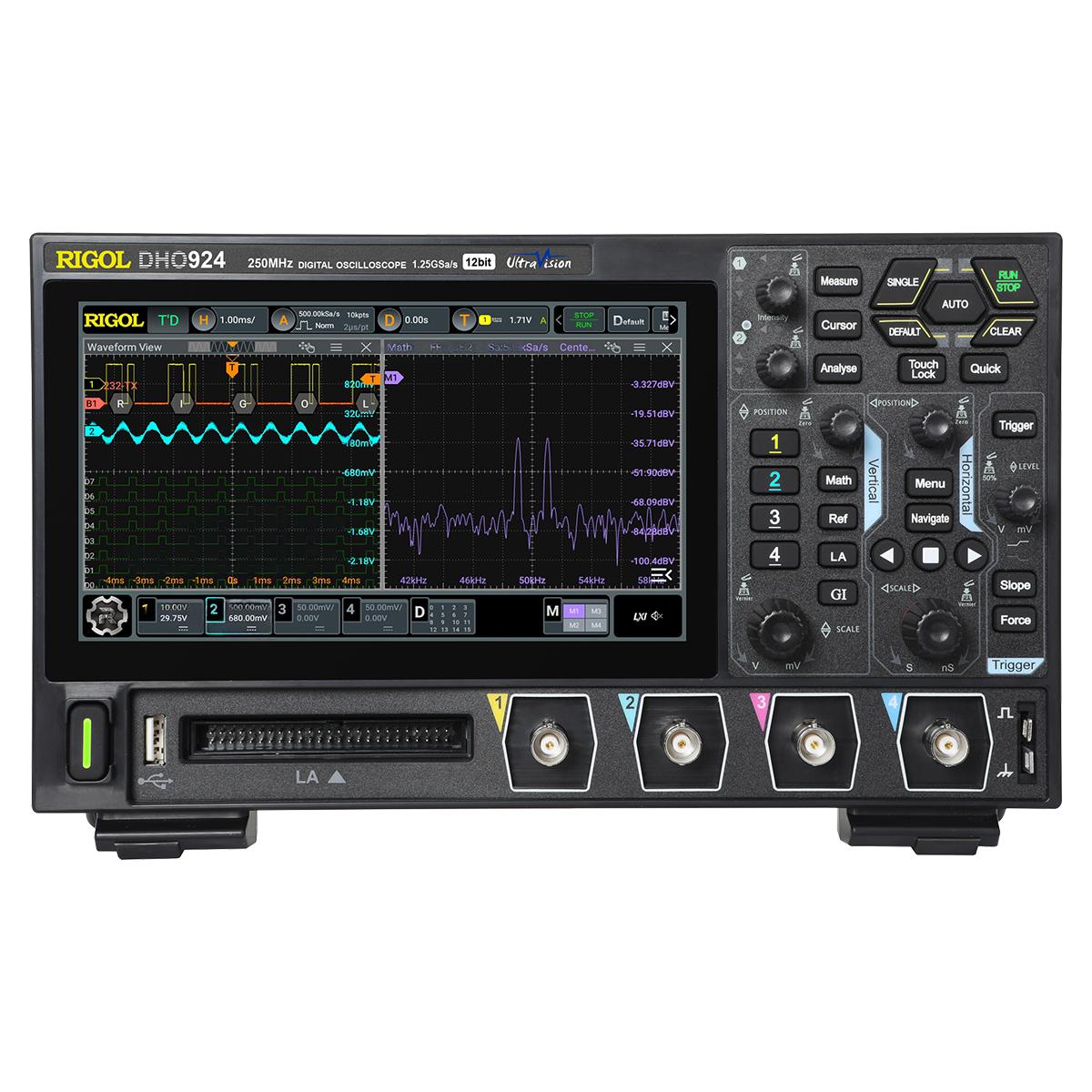

Цифровой осциллограф RIGOL DHO924
бесплатное
бесплатноЦифровой осциллограф RIGOL DHO924 оснащен 4 аналоговыми каналами с полосой пропускания 250 МГц и дополнительно снабжен 16 цифровыми входами, благодаря чему при использовании опционального логического пробника PLA2216 может применяться для регистрации и анализа смешанных сигналов. Поддерживая технологию сегментирования памяти в режиме UltraAcquire, он способен производить захват сигналов со скоростью до 1 млн. осциллограмм в секунду. За счет применения 12-битного АЦП и низкого уровня собственных шумов ASIC-чипсета обеспечивается высокая чувствительность прибора, от 200 мкВ/дел., что позволяет отслеживать мелкие подробности сигнала с улучшенной детализацией, по сравнению с другими моделями аналогичной ценовой категории.
Преимущества
Подобно более дорогим изделиям, цифровой осциллограф RIGOL DHO924 оборудуется сенсорным дисплеем, помимо кнопок управления и поворотно-нажимных регуляторов. За счет этого обеспечивается гибкость и наглядность при обращении с прибором. Внутренняя память при объединении каналов обеспечивает запись осциллограмм длиной до 50M точек. Поддержка режима цифрового люминофора с настраиваемым временем затухания и 256-уровневой градацией интенсивности упрощает выявление редких аномалий сигнала. Окна с разными функциями можно выводить на экран одновременно, отслеживая взаимосвязь различных параметров. Для повышения точности измерений при контроле характеристик сигнала в цифровом осциллографе предусмотрен встроенный 4-разрядный вольтметр и частотомер.
Конструкционные особенности
- Компактный дизайн, с плоским корпусом и поддержкой крепления VESA, позволяет комфортно размещать изделие на рабочем месте, в том числе с использованием складывающейся стойки типа FlexiSpot или настенного кронштейна, не загромождая пространство.
- Система питания Type-C – для обеспечения работы прибора можно задействовать комплектный сетевой адаптер либо повербанк с выходом стандарта USB PD 48W, что позволяет пользоваться осциллографом как в стационарных условиях, так и на выезде.
- Расширенный набор интерфейсов, включающий в себя, помимо стандартных для данного класса приборов портов USB и LAN, также и HDMI-выход, дает возможность легко интегрировать прибор в состав автоматизированных измерительных систем с компьютерным управлением, а также реализовать демонстрационные функции при задействовании внешнего крупноразмерного дисплея или проектора и компьютерной мыши.
Купить осциллограф Rigol DHO924, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
| Прибор: | Rigol DHO924 |
|---|---|
| Полоса пропускания (- 3дБ) Z вх. = 1 МОм | 250 МГц |
| Расчетное время нарастания (10%~90%, тип) | ≤ 1,4 нс |
| Количество входных каналов | 4 аналоговых входа 16 цифровых входов |
| Режим выборки | выборка в реальном времени |
| Максимальная частота дискретизации | 1,25 Гвыб/с (1 канал) 625 Мвыб/с (2 канала) 312,5 Мвыб/с (4 канала) |
| Максимальная глубина памяти | 50 млн. точек (1 аналоговый канал) 25 млн. точек (2 аналоговых канала) 10 млн. точек (4 аналоговых канала) |
| Максимальная скорость захвата сигнала | 1 000 000 осц/с (Ultra Acquire Mode) 30 000 осц/с (Vector Mode) |
| Вертикальное разрешение | 12 бит |
| Аппаратная запись и воспроизведение сигналов в реальном времени | до 500 000 кадров (одноканальный режим) |
| Пиковый детектор | захват глитчей от 1,6 нс |
| Тип и размер дисплея | 7 дюймовый емкостный экран с функцией мультитач/управление жестами |
| Разрешение дисплея | 1024 х 600 пикселей |
| Система вертикального отклонения аналоговых каналов | |
| Входная связь | по постоянному току, переменному току или заземление |
| Входной импеданс | 1 МОм ± 1% |
| Входная емкость | 15 пФ ± 3 пФ |
| Коэффициент деления пробников | 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X |
| Максимальное входное напряжение: | CAT I 300 Вскз или 400 Впик (DC+ В пик) |
| Чувствительность по вертикали: | от 200 мкВ/дел до 10 В/дел |
| Диапазон смещения по постоянному току: | ± 0,5 В (< 500 мкВ/дел) ± 1 В (≥ 500 мкВ/дел, ≤ 65 мВ/дел) ± 8 В (> 65 мВ/дел, ≤ 270 мВ/дел) ± 20 В (> 270 мВ/дел, ≤ 2,75 В/дел) ± 100 В (> 2,75 В/дел, < 10 В/дел) |
| Динамический диапазон | ± 4 деления (12 бит) |
| Ограничение полосы пропускания | 20 МГц, полная полоса пропускания, выбор своего значения для каждого канала |
| Относительная погрешность усиления по постоянному току | ± 1% от всей шкалы при > 5 мВ/дел ± 2% от всей шкалы при ≤ 5 мВ/дел |
| Точность смещения по постоянному току | ≤200 мВ/дел (±0,1 дел ±2 мВ ± 1,5 % смещения) >200 мВ/дел (±0,1 дел ±2 мВ ± 1,0 % смещения) |
| Изоляция/развязка между каналами | ≥100:1 |
| Напряжение пробоя статическим напряжением ESD | ±8 кВ (на BNC входе) |
| Система вертикального отклонения цифровых каналов | |
| Количество каналов | 16 (D0-D7, D8-D15) |
| Диапазон пороговых уровней | ±15,0 В, с шагом 10 мВ |
| Точность установки порогового уровня | ± (100,00 мВ + 3% от установленного уровня) |
| Варианты установки порогового уровня | TTL(1,4 В), CMOS 5.0 (2,5 В), CMOS 3.3 (1,65 В), CMOS 2.5 (1,25 В), CMOS 1.8 (0,9 В), ECL (-1,3 В), PECL (3,7 В), LVDS (1,2 В), 0,0 В, определяемый пользователем порог (для одного канала) |
| Максимальное входное напряжение | ± 40 В пик CAT I; переходное перенапряжение 800 В пик |
| Максимальный входной динамический диапазон | ±10 В + порог |
| Минимальный размах входного напряжения | 500 мВ пик-пик |
| Входной импеданс | 101 кОм |
| Емкостная нагрузка пробника | 8 пФ |
| Разрешение по вертикали | 1 бит |
| Горизонтальная развертка аналоговых каналов | |
| Диапазон временной развертки | от 2 нс/дел до 500 с/дел точная настройка |
| Разрешение по времени | 100 пс |
| Погрешность частоты опорного генератора | ± 25 х 10-6 ± 5 х 10-6/год |
| Диапазон задержки развертки по времени | перед запуском -5 дел. после запуска 1 с или 100 дел (большее из значений) |
| Диапазон временной точности | ± (погрешность временной развертки х показание) ± (0,001 x ширина экрана) ± 20 пс |
| Диапазон межканальной коррекции смещения | ± 100 нс ± 1 пс |
| Межканальное время задержки (тип) | ≤ 2 нс |
| Горизонтальная развертка | YT по умолчанию XY (каналы 1/2/3/4) SCAN ≥ 200 мс/дел ROLL ≥ 50 мс/дел |
| Горизонтальная развертка цифровых каналов | |
| Минимальная длительность детектируемого импульса | 5 нс |
| Максимальная входная частота | 200 МГц |
| Диапазон временного расхождения между каналами | ± 5 нс |
| Система захвата | |
| Максимальная частота дискретизации аналоговых каналов | 1,25 Гвыб/с (1 канал) 625 Мвыб/с (2 канала) 312,5 Гвыб/с (4 канала) |
| Максимальная глубина памяти для аналоговых каналов | 50 млн. точек (1 аналоговый канал) 25 млн. точек (2 аналоговых канала) 10 млн. точек (4 аналоговых канала) |
| Режимы захвата | обычный – по умолчанию |
| пиковый детектор – захват глитчей до 1,6 нс | |
| среднеквадратический детектор – 2, 4, 8, 16…65536 точек усреднения | |
| скорость захвата до 1 000 000 осц/с | |
| Система запуска/синхронизации | |
| Источник сигнала запуска | аналоговые каналы (1 – 4), цифровые каналы (D0-D15) |
| Режим запуска | автоматический, нормальный, одиночный |
| Диапазон удержания | От 8 нс до 10 с |
| Развязка триггера | DC (постоянный ток) AC (переменный ток) подавление частот до 120 кГц (только внутренний триггер) подавление частот свыше 120 кГц (только внутренний триггер) |
| Подавление шума | увеличение задержки для схемы запуска (только внутренний триггер), вкл./выкл. |
| Полоса пропускания системы запуска | полоса пропускания аналоговых входов |
| Чувствительность системы запуска | внутренний запуск: 0,5 дел.: ≥50 мВ/дел 0,7 дел.: при вкл. подавлении шума |
| Диапазон установки порога срабатывания запуска | внутренний запуск: ± 4,5 делений от центра экрана |
| Типы запуска | по переднему фронту, по импульсу, по заднему фронту, по видео, запуск по шаблону, по длительности, по тайм-ауту, по ранту, по окну, по задержке, по настройке/удержанию, по N-му фронту, по RS232/UART, по I2C, по SPI, по CAN, по LIN |
| Поиск и навигация | |
| Виды поиска | по фронту, по импульсу |
| Источник | любой аналоговый канал |
| Копирование | копирование установок из системы поиска в систему синхронизации и обратно |
| Отображение результатов | таблица событий, может быть экспортирована во внешнюю/внутреннюю память |
| Навигация | навигация по времени: переход к полученным осциллограммам во временном порядке навигация по событиям: использует клавиши навигации для прокрутки результатов поиска событий и перехода к указанному событию навигация по кадрам: переход к указанному сегменту кадра в режиме UltraAcquire. |
