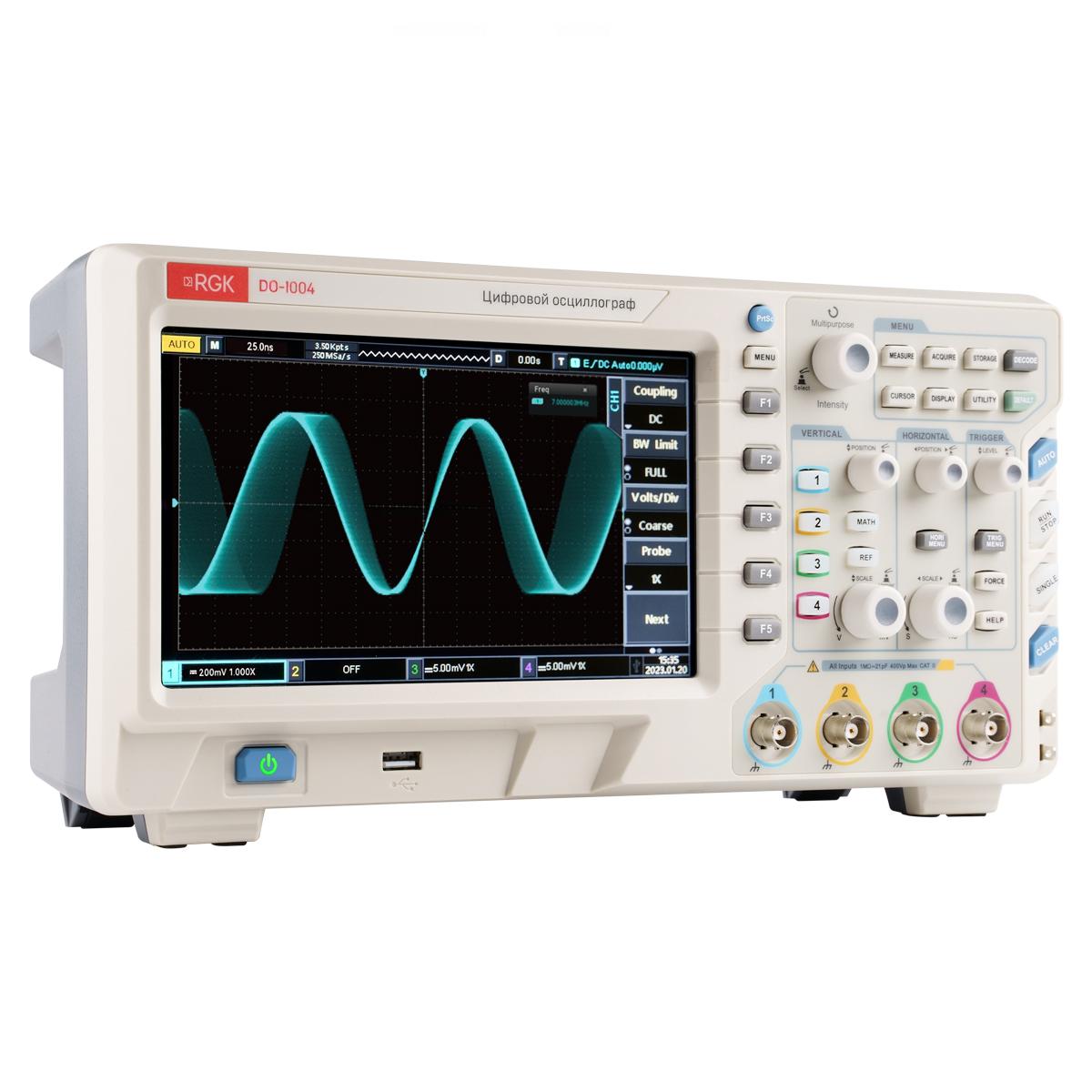

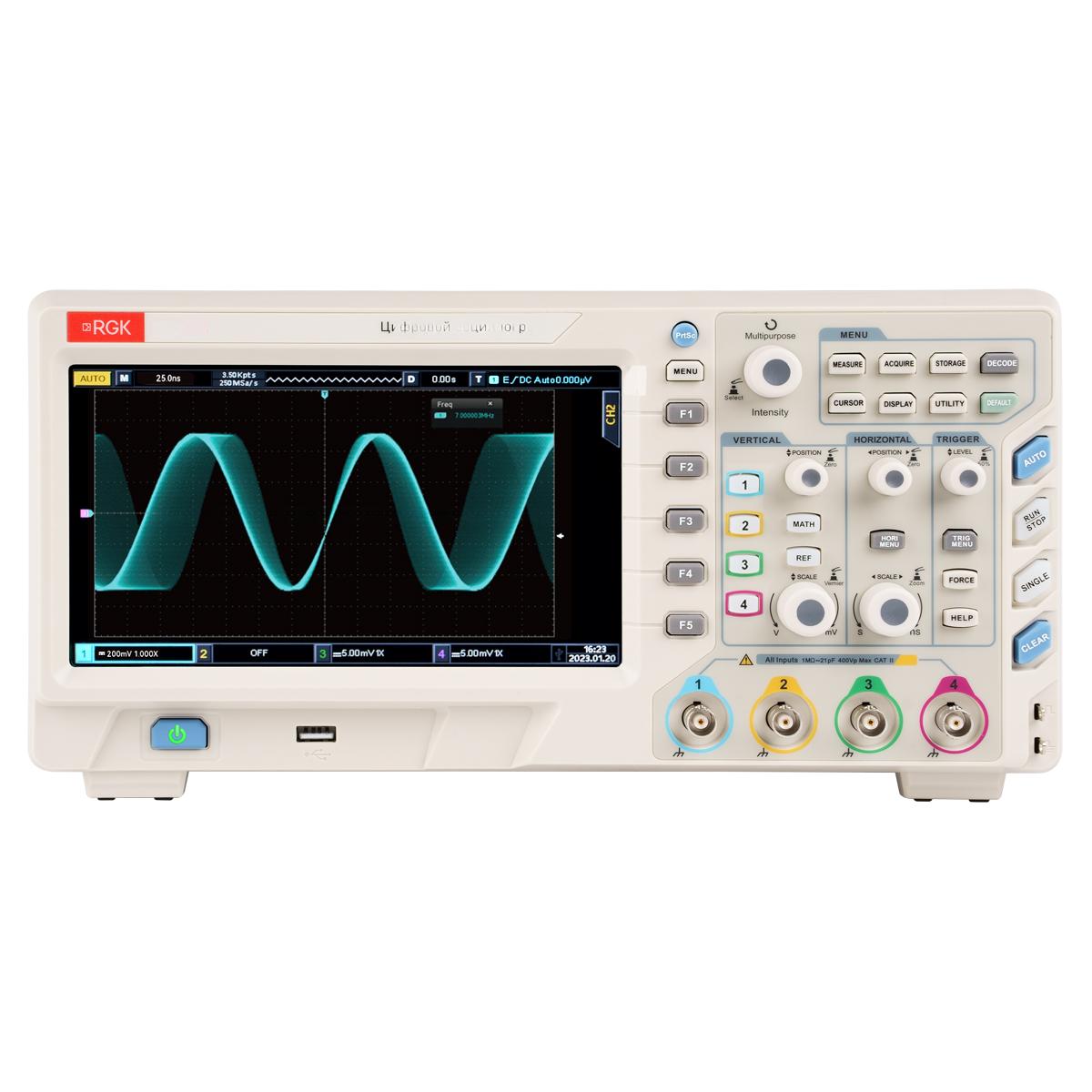

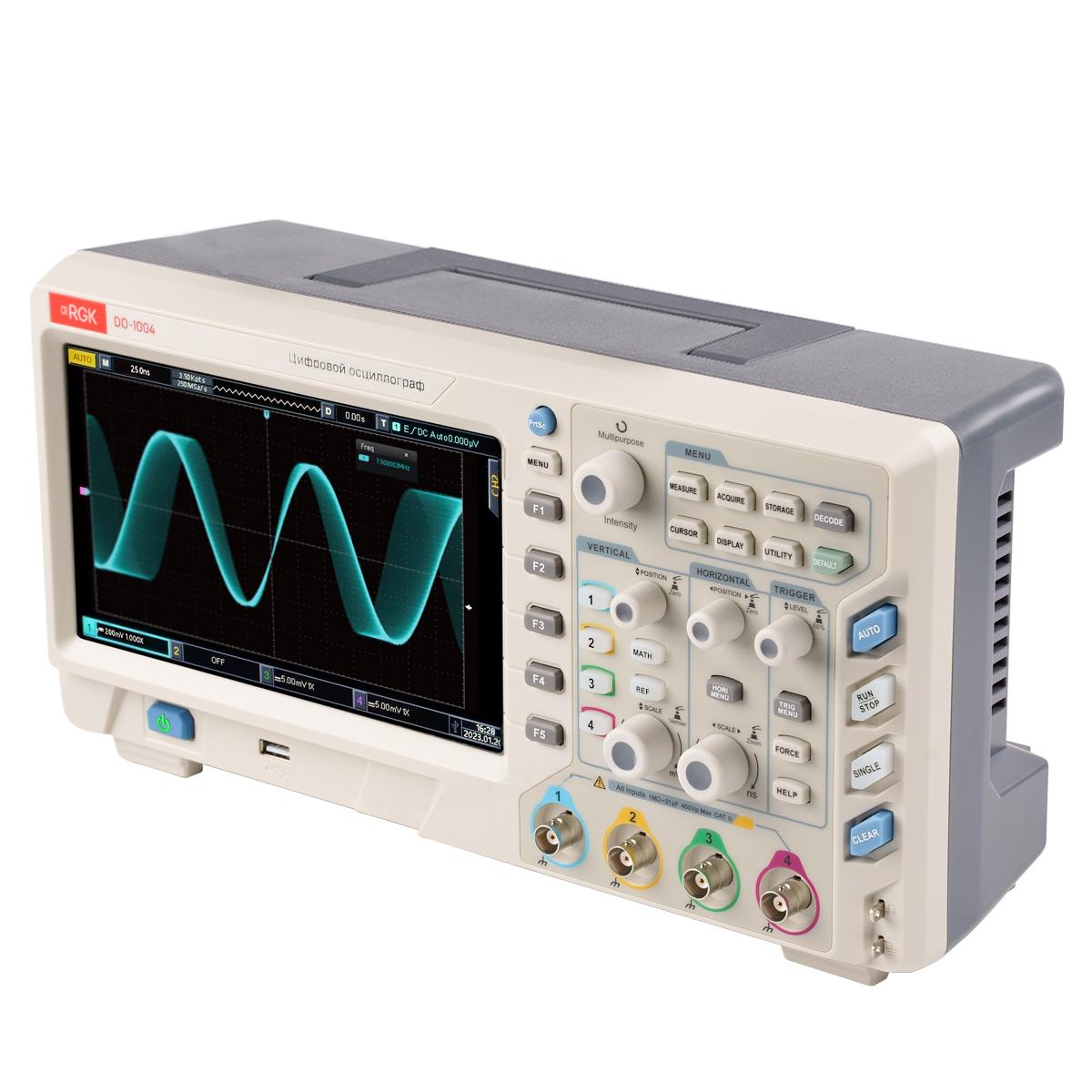

Цифровой осциллограф RGK DO-1004
бесплатное
бесплатноЦифровой осциллограф RGK DO-1004, полоса пропускания которого составляет 100 Мб при максимальной частоте выборки 1 Гвыб/с, построен на основе 8-битного АЦП. Он отличается от других моделей серии DO наличием четырех аналоговых каналов, большей глубиной памяти и расширенной функциональностью, благодаря чему подходит для диагностики и настройки сложных электронных и цифровых устройств. Наличие функции авто-настройки сокращает время подготовки прибора к измерениям, упрощая процесс выполнения работ.
Функциональные возможности
Четырехканальный осциллограф RGK DO-1004 оснащен стандартным набором измерительных и аналитических функций, включая режим X-Y для определения разности фаз по методу Лиссажу, реализацию автоматических и курсорных измерений, БПФ и пр. Помимо использования типовых арифметических операций со сложением-вычитанием и умножением-делением сигналов выбранных каналов, предусмотрена возможность выполнения вычислений по введенным формулам длиной 36 символов с логарифмическими, интегральными, тригонометрическими, логическими и прочими функциями. Наличие режима записи позволяет производить измерение параметров, изучение и анализ формы быстрых сигналов, сохраненных покадрово во встроенной памяти или на съемном носителе, подключенном к осциллографу RGK DO-1004 через USB-порт на передней панели. Для быстрого сохранения изображений можно использовать функцию записи снимков с экрана, которая активируется путем нажатия соответствующей кнопки, без входа в меню.

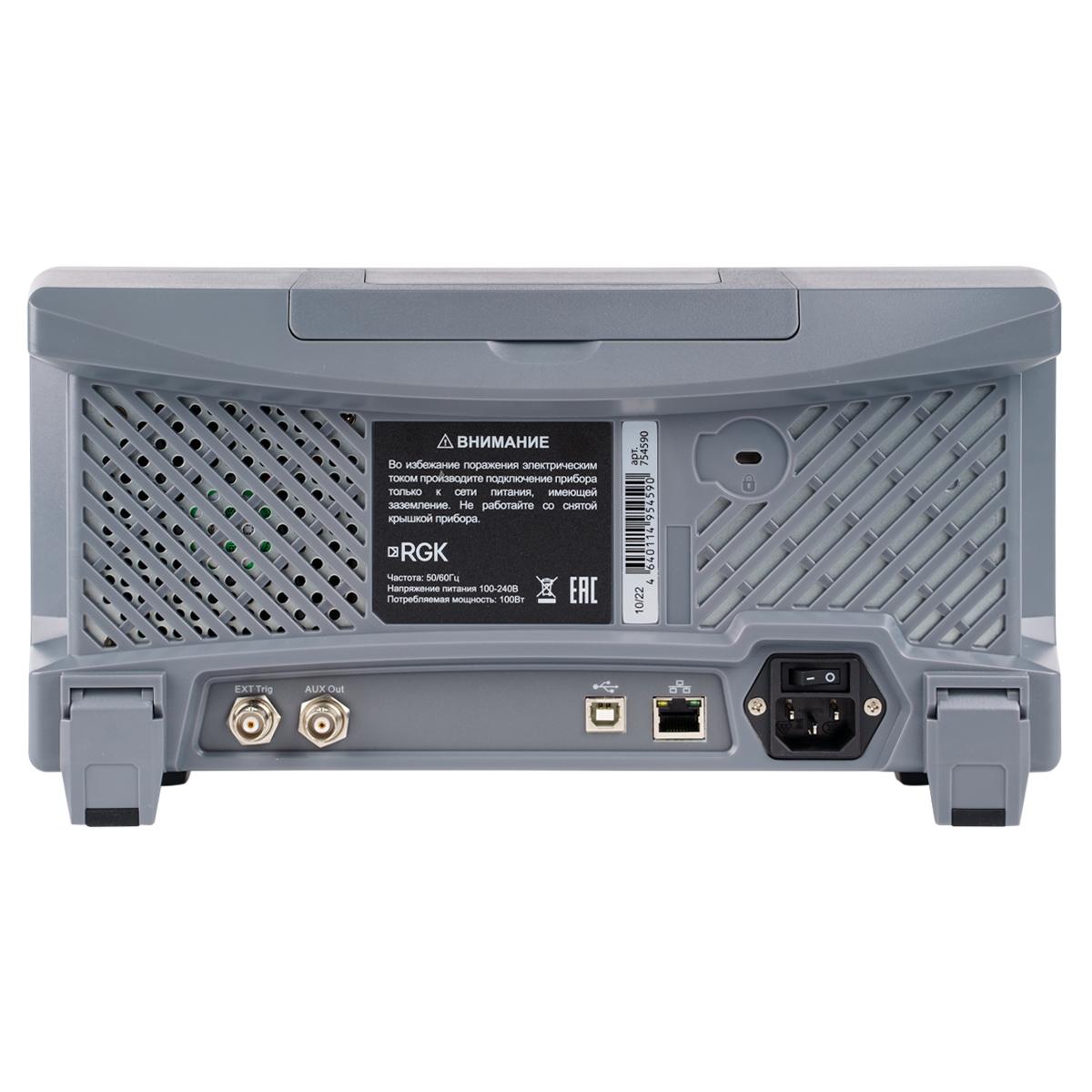

Возможность работы с сигналами разных типов обеспечивается за счет поддержки широкого перечня вариантов запуска. Доступна синхронизация по сигналу в любом из аналоговых каналов, от внешнего источника, подключаемого через ВЧ коннектор с обратной стороны прибора, либо от питающей сети переменного тока. Цифровой осциллограф может эксплуатироваться в режиме допускового контроля, с автоматическим сравнением отслеживаемых сигналов с нормативными значениями либо образцовой осциллограммой и выдачей результата в виде "годен" или "негоден" через соответствующий выход.
Особенности осциллографа RGK DO-1004
Купить цифровой осциллограф RGK DO-1004, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
| Прибор: | RGK DO-1004 |
|---|---|
| Тип осциллографа | цифровой |
| Вертикальная система | |
| Количество каналов | 4 |
| Полоса пропускания | 100 МГц |
| Время нарастания фронта импульса | ≤3,5 нс |
| Разрядность аналого-цифрового преобразователя | 8 бит |
| Диапазон коэффициента вертикальной развертки | от 1 мВ/дел до 20 В/дел |
| Отключаемое ограничение полосы пропускания аналогового сигнала | 20 МГц |
| Горизонтальная система | |
| Максимальная частота дискретизации | 1 Гвыб/с |
| Диапазон временной развертки | от 5 нс/дел до 50 с/дел |
| Глубина памяти | 56 Мб |
| Математические операции | |
| Операции над осциллограммами | ＋, －, ×, ÷, FFT (БПФ) |
| Оконные функции для БПФ | Хэннинга, Блэкмана, Хэмминга, прямоугольное |
| Цифровой фильтр | высокочастотный, низкочастотный, подавление полосы |
| Общие характеристики | |
| ЖК-дисплей | 8 дюймов |
| Разрешение дисплея | 800х480 пикселей |
| Напряжение питания | ~100-240 В |
| Габаритные размеры | 116 х 336 х 174 мм |
| Масса | 3,5 кг |
