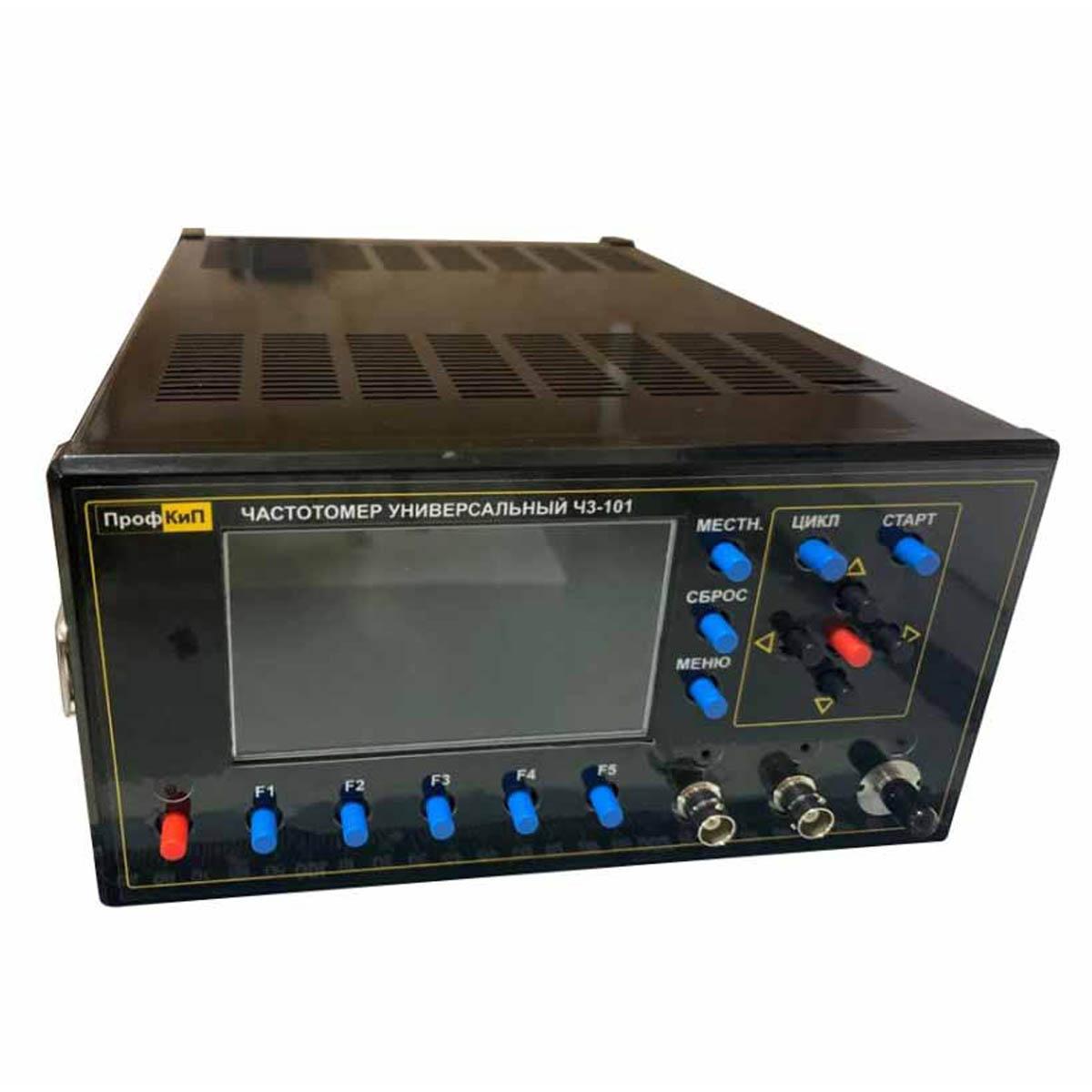

Частотомер электронно-счетный ПрофКиП Ч3-101
бесплатное
бесплатноНазначение частотомера универсального ПрофКиП Ч3-101
Частотомер универсальный ПрофКиП Ч3-101 предназначен для обеспечения измерения среднего значения частоты и периода непрерывного синусоидального сигнала, и видеоимпульсного сигнала, при минимальной длительности импульсов не более 2.5 нс, в диапазоне частот 0.001 Гц … 200 МГц, и измерение среднего значения частоты и периода непрерывного синусоидального сигнала в диапазоне частот 200 МГц … 25,95 ГГц. Частотомер универсальный ПрофКиП Ч3-101 разработан для замены устаревших моделей частотомеров производства России и стран бывшего СНГ в рамках программы импортозамещения, для применения в радиолокации, космической связи, производстве радиокомпонентов и радиоэлектронной аппаратуры, научно-исследовательских лабораториях, ремонтных мастерских, метрологических центрах, лабораториях учебных заведений и т.д.
Особенности и преимущества частотомера универсального ПрофКиП Ч3-101
3 канала, 25,95 ГГцБольшой (84х110 мм) цветной графический ЖКИ-дисплей
Ручной и автоматический режим работы

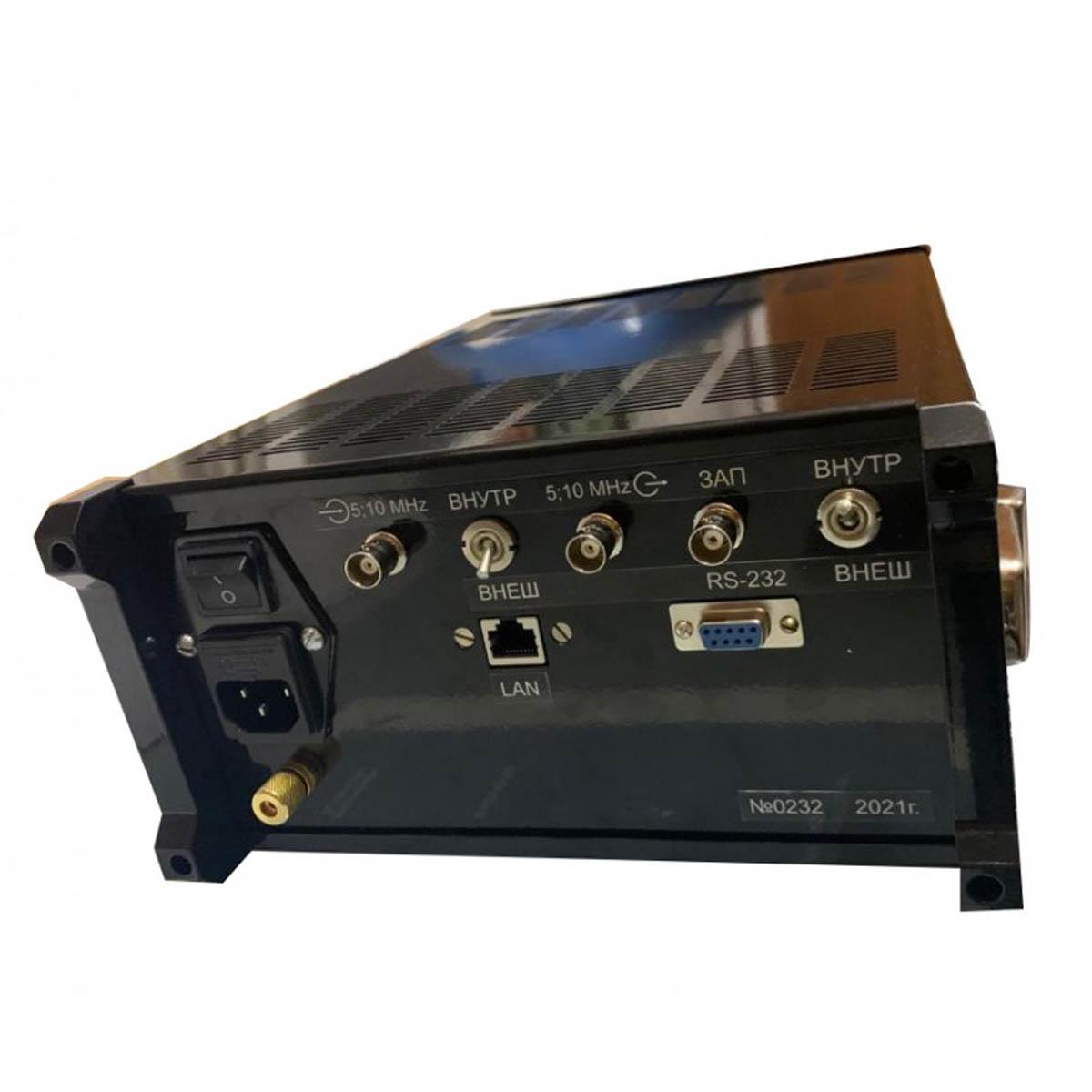

Интерфейс: USB, RS232, LAN
Разрешение: 1х10-10 с/ tсч
Кратковременная нестабильность, за 1 с: 1*10-11;
Долговременная нестабильность: 1*10-7;
Страна производства: Россия
| Прибор: | ПрофКиП Ч3-101 |
|---|---|
| Диапазон измерений частоты - вход А - вход B - вход С | от 0,001 до 300·10^6 от 0,001 до 300·10^6 от 1,5·10^9 до 29,95·10^9 |
| Относительная погрешность измерений частоты для входов А, В | d(f, P) = ± (d0 + dзап + Dtp/tc) |
| Относительная погрешность измерений частоты для входов B*, C | df = ± (d0 + Dtp / tc) |
| Относительная погрешность по частоте внутреннего опорного генератора за 12 месяцев | ±2×10^-6 |
| Пределы регулировки частоты внутреннего опорного генератора, не менее | ±4×10^-6 |
| Диапазон измерений периода, с - вход А - вход B - вход С | от 3.3·10^-9 до 1000 от 3.3·10^-9 до 1000 от 40·10^-12 до 0.7·10^-9 |
| Относительная погрешность измерений периода для входа А, В | d(f, P) = ± (d0 + dзап + Dtp/tc) |
| Относительная погрешность измерений периода для входа B*, C | df = ± (d0 + Dtp / tc) |
| Диапазон измерений длительности импульсов, с | от 5·10^-9 до 1000 |
| Относительная погрешность измерений длительности импульсов | Dtx = ± (d0×tx + Dtур + Dtзап + Dtр) |
| Диапазон измерений временных интервалов, с | от 50·10^-9 до 500 |
| Пределы абсолютной погрешности измерений временных интервалов | от 50·10^-9 до 500 |
| Абсолютная погрешность измерения временных интервалов | Dtx = ± (d0×tx + Dtур + Dtзап + Dtр) |
| Диапазон измерения отношения частот | от 0,000 000 000 01 до 999 999 999 999 |
| Относительная погрешность измерения отношения частот | d = ± (dзап /tc×fн + 1/ tc×fв) |
| Номинальное значение частоты опорного кварцевого генератора, МГц | 10 |
| Значение выходного напряжения опорного генератора на нагрузке 50 Ом, В, не менее | 0,3 |
| Входное сопротивление каналов А, В, Ом | 1·10^6; 50 |
| Входное сопротивление канала В*, Ом | 50 |
| Входное сопротивление канала С, Ом | 50 |
| Время установления рабочего режима, ч | 1 |
| Время непрерывной работы в рабочих условиях применения, ч | 8 |
| Электропитание: напряжение сети питания, В частота сети питания, Гц | 220±22 50±0,5 |
| Условия эксплуатации: – температура окружающей среды, ºС – относительная влажность, % – атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106 |
| Габаритные размеры | 250 x 320 x 140 мм |
| Масса | 6.5 кг |
