Автоматическая система управления грейдером TG63

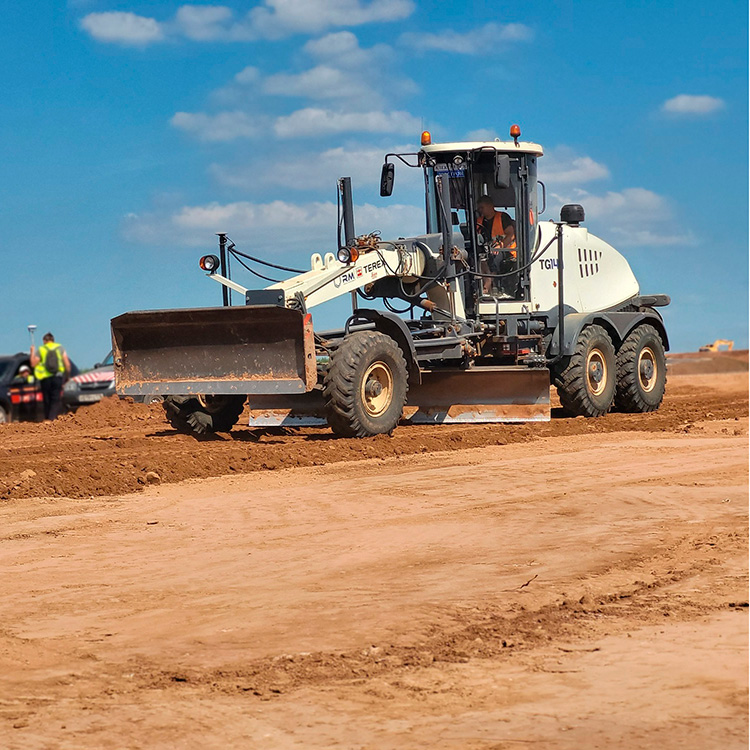

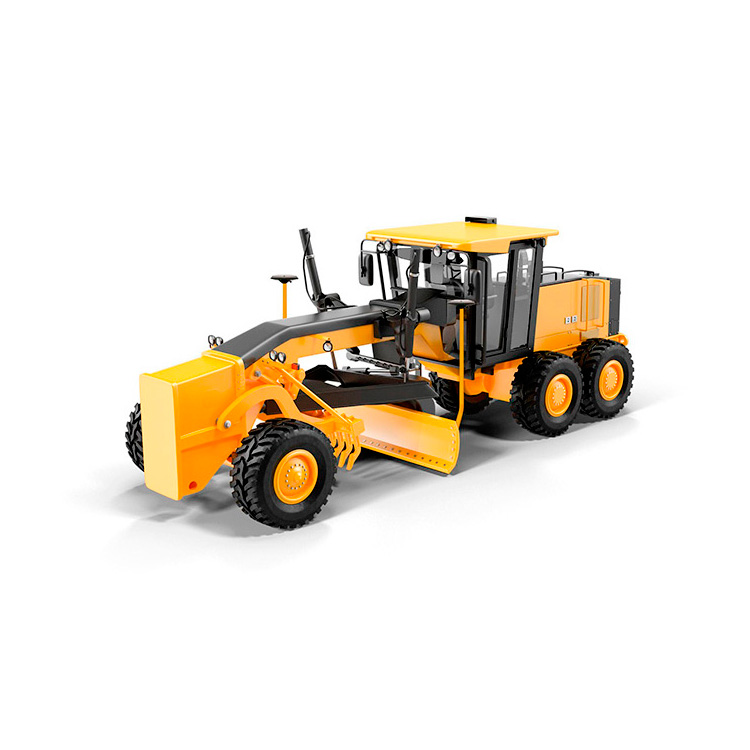

Автоматическая система 3Д нивелирования CHCNAV TG63 для автогрейдеров улучшает качество выполняемых работ, упрощает управление и увеличивает скорость. Высокоточная двух антенная ГНСС-система вместе с двухосевым инерциальным датчиком со скоростью обновления данных 100 Гц, объединенные технологией GR-Tech, предоставляют качественное 3Д позиционирование и курс для контроля отвала по продольному и поперечному уклону, а также регулировке по высоте. Система в реальном времени контролирует отвал в соответствии с загруженным проектом, позволяя достигать заданной точности за меньшее время, уменьшая количество проходов профилируемой поверхности и исключая необходимость привлечения геодезиста для проверки высотных отметок.

Панель с экраном в 10 дюймов позволяет отображать всю необходимую информацию на одном экране. Программное обеспечение GradeNav предлагает простой, но в то же время мощный инструмент для выполнения всех задач точного профилирования. На экран выводится информация о проекте, информация по выемке/насыпи, проектная поверхность. Для дополнительной безопасности вы можете подключить опциональную камеру заднего обзора.

Отличная производительность со скоростной двухантенной системой позиционирования ГНСС+INS с инерциальным датчиком

Технология CHCNAV GR-Tech объединяет ГНСС и инерциальные датчики для достижения точности позиционирования отвала в ±2 см, относительно положения машины. ГНСС приёмник поддерживает системы ГЛОНАСС, BeiDou, GPS и Galileo. В приёмнике МС201 по умолчанию доступны GSM и УКВ-модемы для работы по любому из каналов передачи поправок.

Высокочувствительный гидравлический распределитель с несколькими предохранительными клапанами, устанавливает отвал с требуемой точностью, что гарантирует соблюдение требований к точности землеройных работ и перемещение только требуемого количество материала.

Повышенная долговечность в условиях строительства

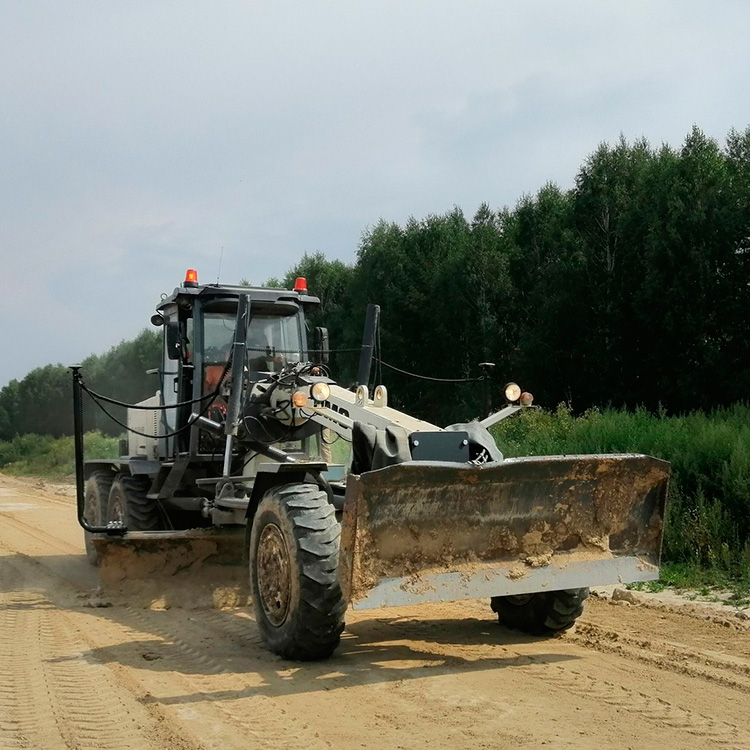

Промышленный конструктив TG63 разработан с учётом работы в сложных условиях дорожного строительства. Все компоненты защищены от воздействия пыли и влаги, вибрации, сенсорный экран имеет антибликовое покрытие, надежный распределитель обеспечивают длительную работу.
Система TG63 для автогрейдеров делает выполнение проектов быстрым и полным, задействуя меньшее количество машин на объекте, позволяя быстро окупить вложения.

Полный контроль в руках машиниста

Безопасность выполнения работ всегда стоит на первом месте. Машинист всегда может быстро переключить режим работы с автоматического на ручной с помощью входящих в комплект переключателей, располагаемых под рукой в кабине.

Программному обеспечению GradeNav можно обучиться за день

Программное обеспечение GradeNav, установленное на цветном 10 дюймовой панели под управлением ОС Android предоставляет максимум информации на одно экране

Программа поддерживает импорт файлов DXF, включая поверхности, уклоны, TIN-модели, кривые, для управления всеми операциями по выравниваю поверхности согласно требованиям проекта. Программа GradeNav интуитивно понятна, способствуя быстрому выполнению проекта, даже начинающим машинистам.

Настраиваемые пользовательские конфигурации могут использоваться для определения рабочих параметров на объекте и упрощения работы машиниста.


Панель

  • Экран 10.1", читаемый на солнце
  • Защита IP66
  • CAN шина + RS232
  • Встроенное ПО GradeNav
  • Технология GR-Tech

ГНСС-антенны

  • IP68 & MIL-STD 810E
  • Быстросъёмное крепление

ГНСС-приёмник МС201

  • Поддержка всех ГНСС
  • Сантиметровая точность в RTK
  • Двухантенное решение
  • Встроенные модемы 4G и УКВ
  • Протокол CAN
  • Встроенный модуль контроля гидравлики

Камера заднего обзора

  • Опционально
  • Поле зрения 120°

Инерциальный датчик

  • Встроенная INS
  • Обновление с частотой 100 Гц
  • Защита IP68

Гидравлический распределитель

  • Высокая скорость отклика
  • Система контроля потока для компенсации давления
  • Встроенная защита от сброса давления
