Анализатор спектра реального времени RIGOL RSA3015N с трекинг-генератором и векторным анализатором цепей

Производитель Rigol
Количество:

Цена:

365 904 р.
Товар добавлен в корзину
  • картинка Сравнить
  • картинка Запомнить

RSA3015N - лабораторный анализатор спектра реального времени со встроенными трекинг-генератором и векторным анализатором цепей. Рабочий диапазон частот 9кГц-1.5 ГГц, полоса пропускания 1 Гц-3 МГц (опциональное увеличение до 10 МГц). Предназначен для разработки, производства и измерений электронных компонентов и устройств в промышленных, лабораторных и сервисных условиях.Данный анализатор позволяет удобно и быстро проводить измерения благодаря низкому уровню фазовых шумов, широкой полосе анализа и функционалу, который включает сразу нескольких приборов, таких как:

  • анализатор спектра в реальном времени,
  • трекинг-генератор,
  • векторный анализатор цепей,
  • измеритель электромагнитных помех (опция).

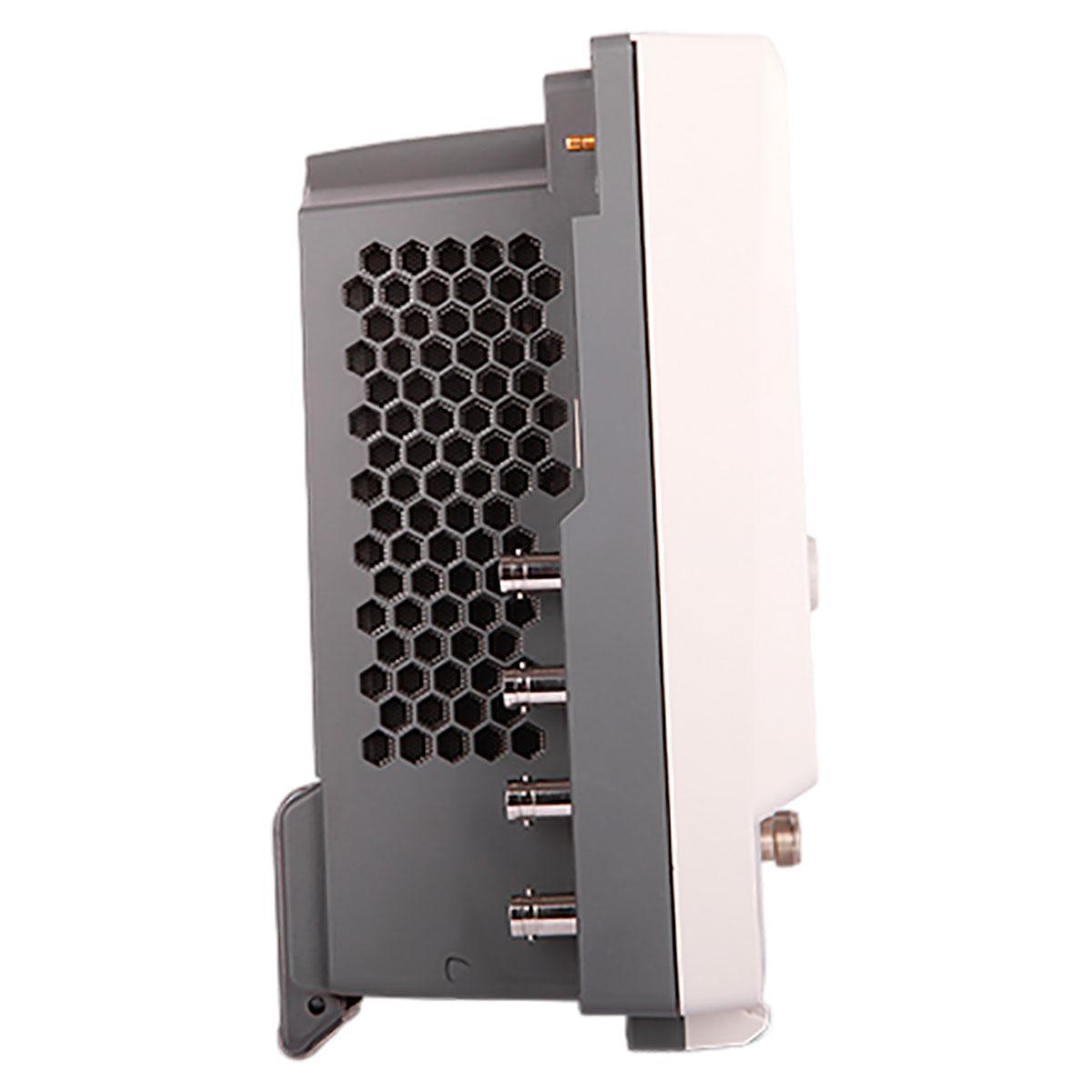

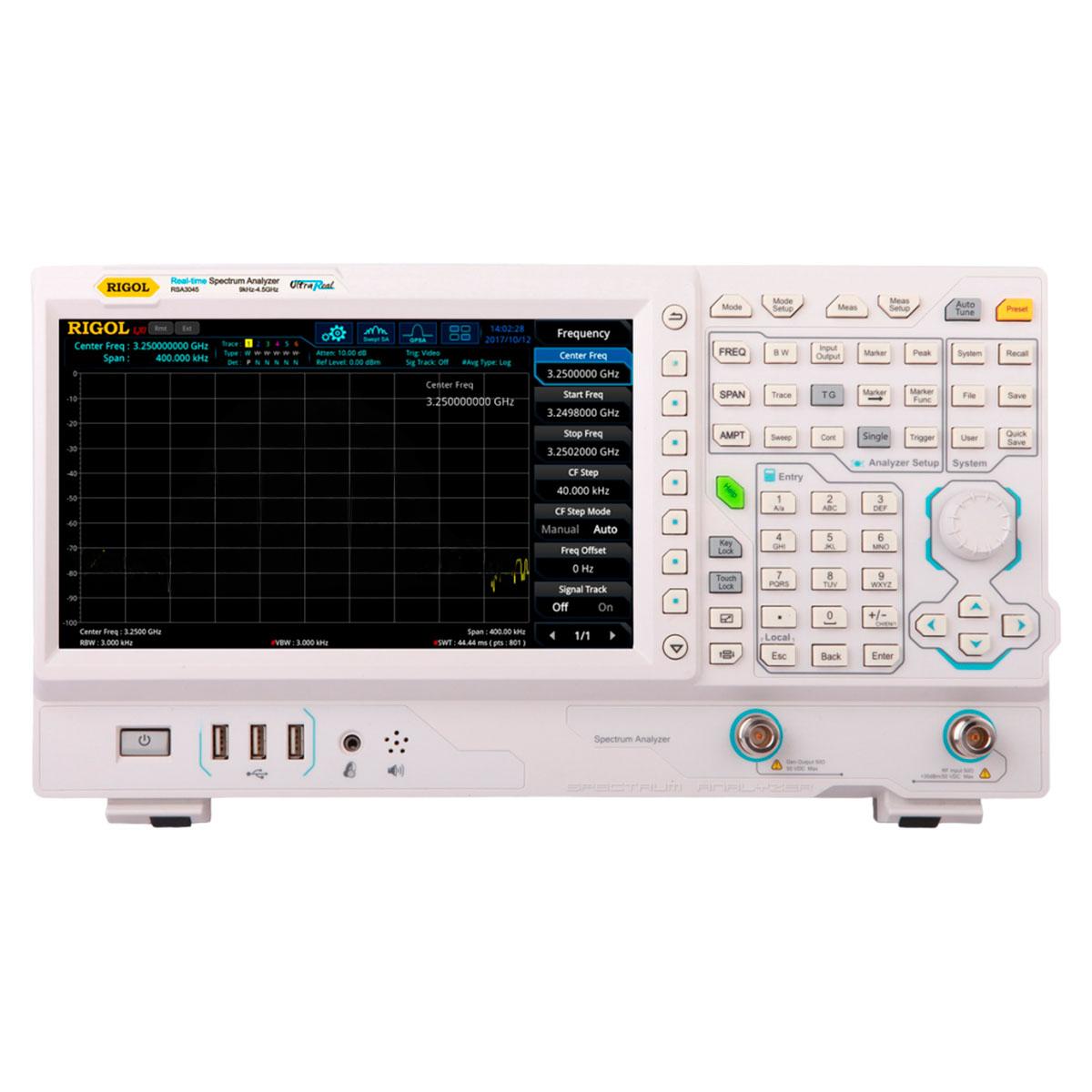

Анализатор спектра реального времени RIGOL RSA3015N - легкий моноблок для настольного размещения (вес 4,95 кг), выполненный в современном дизайне, с цветным ёмкостным сенсорным экраном 10.1 дюйма. Управление осуществляется как кнопками и ручками на передней панели прибора, так и на экране засчет системы мультитач. Анализатор не требует сложной настройки и готов к работе сразу после подключения.

Применение

  • Отладка и проектирование электронных устройств, средств связи и СВЧ-изделий
  • Функциональное тестирование
  • Лабораторные исследования
  • Предварительные испытания на ЭМС
  • Сервисное обслуживание

Особенности и преимущества

  • Технология Ultra-Real:
    • - различные режимы запуска, в том числе по частотной маске (FMT)
    • - анализ спектра без слепого времени
    • - сложные режимы отображения
  • Низкий отображаемый средний уровень собственных шумов (DANL): < -165 дБм (тип.)
  • Низкий уровень фазового шума: < -108 дБн/Гц (тип.)
  • Погрешность измерения амплитуды: <0.8 дБ
  • Наилучшее разрешение по частоте (RBW) 1 Гц
  • Трекинг-генератор до 1,5 ГГц
  • Векторный анализ цепей, измерение S-параметров
  • Большое количество измерительных функций
  • Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция)
  • Полоса анализа в реальном времени до 25/40 МГц (опция)
  • Программное обеспечение для ПК
  • Емкостной сенсорный экран 10.1 дюйма с поддержкой жестов
  • Встроенные USB, LAN, HDMI интерфейсы связи
RIGOL RSA3015N
Рабочий диапазон частотот 9 кГц до 3,0 ГГц
Параметры встроенного источника опорной частоты
Опорная частота10 МГц
Точность при калибровке<1 ppm
<0,1 ppm (опция OCXO-C08)
Температурная стабильность в диапазоне от 0°C до 50°C с опорным уровнем 25 °C<0,5 ppm
<0,005 ppm (опция OCXO-C08)
Старение<1 ppm/год
<0,03 ppm/год (опция OCXO-C08)
Режим анализатора спектра общего назначения (GPSA)
Точность определения частоты
Разрешениеspan / (кол-во точек развертки-1)
Погрешность± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера)
Счетчик частоты
Разрешение1 Гц
Погрешность± (определяемая частота × точность опорной частоты + разрешение счетчика)
Полоса обзора (Span)
Диапазон0 Гц, от 10 Гц до макс. частоты
0 Гц, от 10 Гц до макс. частоты с опцией RSA3000-BW1
Разрешение2 Гц
Погрешность± span / (кол. точек развертки-1)
Фазовый шум (fцентр =500 МГц, при температуре от 20 до 30 °C)
Отстройка 1 кГц<-90 дБн/Гц (тип.)
Отстройка 10 кГц<-100 дБн/Гц; <-102 дБн/Гц (тип.)
Отстройка 100 кГц<-100 дБн/Гц; <-102 дБн/Гц (тип.)
Отстройка 1 МГц<-110 дБн/Гц; <-112 дБн/Гц (тип.)
Полоса пропускания (RBW)
Разрешение ПЧ RBW (-3 дБ)1 Гц до 10 МГц, с шагом 1-3-10
от 1 Гц до 10 МГц, с шагом 1-3-10 с опцией RSA3000-BW1
Точность RBW<5%
Избирательность (60 дБ:3 дБ)<5:1
Разрешение VBW (-3 дБ)От 1 Гц до 10 МГц, с шагом 1-3-10
Разрешение RBW (-6 дБ)200 Гц, 9 кГц, 120 кГц, 1 МГц опцией RSA3000E-EMC
Параметры измерения амплитуды
Измерение уровня (fцентр ≥ 10 МГц)от среднего уровня собственных шумов (DANL) до +30 дБм
Максимальный входной уровень
Постоянное напряжение50 В
Непрерывный РЧ-сигнал+30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл.
- 10 дБм, аттенюатор =20 дБ, предусилитель вкл.
Перегрузка+33 дБм (2 Вт)
Средний уровень собственных шумов (0 дБ аттенюатор, детектор выборки, усреднение ≥50, нормализован к 1 Гц, диапазон температуры от 20 до 30 °C, входное сопротивление 50 Ом)
Без предусилителя
9 кГц...100 кГц<-120 дБм (тип.)
100 кГц...20 МГц<-135 дБм, <-140 дБм (тип.)
20 МГц…1,5 ГГц<-138 дБм, <-141 дБм (тип.)
С предусилителем (опция RSA3000-PA)
100 кГц...20 МГц<-152 дБм, <-160 дБм (тип.)
20 МГц…1,5 ГГц<-158 дБм, <-161 дБм (тип.)
Параметры отображаемого уровня
Логарифмическая шкалаот 1 до 200 дБ
Линейная шкала0 до опорного уровня
Количество точек801
Количество графиков6
Тип детектораобычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией RSA3000-EMC
Операции над графикаминепрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Единицы измерениядБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Линейность частотной характеристики (относительно 50 МГц, диапазон температуры от 20 до 30 °C)
Без предусилителя, 10 дБ аттенюатор
100 кГц…3,0 ГГц<0,7 дБ; <0,5 дБ (тип.)
С предусилителем 0 дБ аттенюатор
100 кГц…3,0 ГГц<1,0 дБ; <0,5 дБ (тип.)
Параметры встроенного аттенюатора
Диапазон ослабленияот 0 до 50 дБ, с шагом 1 дБ
Погрешность переключения (fцентр=50 МГц, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C):<0,3 дБ
Точность определения амплитуды (fцентр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C):<0,3 дБ
Установка опорного уровня
Логарифмическая шкалаот - 170 дБм до +30 дБм с шагом 0,01 дБ
Линейная шкалаот 707 пВ до 7,07 В; 0,11% (0.01 дБ) разрешение
Погрешность переключения RBW (RBW=30 кГц)
От 1 Гц до 1 МГц<0,1 дБ
3 МГц, 10 МГц<0,3 дБ
Параметры встроенного предусилителя (опция RSA3000-PA)
Частотный диапазонот 100 кГц до 3,0 ГГц
Коэффициент усиления20 дБ
Погрешность измерения уровня
Достоверность 95%, с/ш>>20 дБ, RBW = VBW = 1 кГц, предусилитель откл., аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц > fцентр , диапазон температуры от 20 до 30 °C)
КСВН по входу (аттенюатор ≥10 дБ, предусилитель выкл.)
От 300 кГц до 3,0 ГГц<1,6 дБ
Искажения
Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл)+45 дБм
Интермодуляционные искажения 3-го порядка (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл)+11 дБм, тип. +15 дБм
Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ, предусилитель выкл)0 дБм
Развертка (Sweep)
Время разверткинулевой обзор от 1 мкс до 6000 с
полоса обзора ≥10 Гц от 1 мс до 4000 с
Погрешность времени разверткинулевой обзор (sweep > 1 мс) 5%
полоса обзора ≥ 10 Гц, RBW ≥1 кГц, 5%
Тип запусканепрерывный, одиночный
Триггер
Источниксвободный, внешний 1, внешний 2, видео
Задержканулевой обзор от 0 до 500 мс
полоса обзора ≥10 Гц от 0 до 500 мс
Трекинг-генератор
Диапазон частотот 100 кГц до 3,0 ГГц
Динамический диапазонот -40 до 0 дБм
Разрешение по амплитуде1 дБ
Равномерность АЧХ (отн. 50 МГц)± 3 дБ

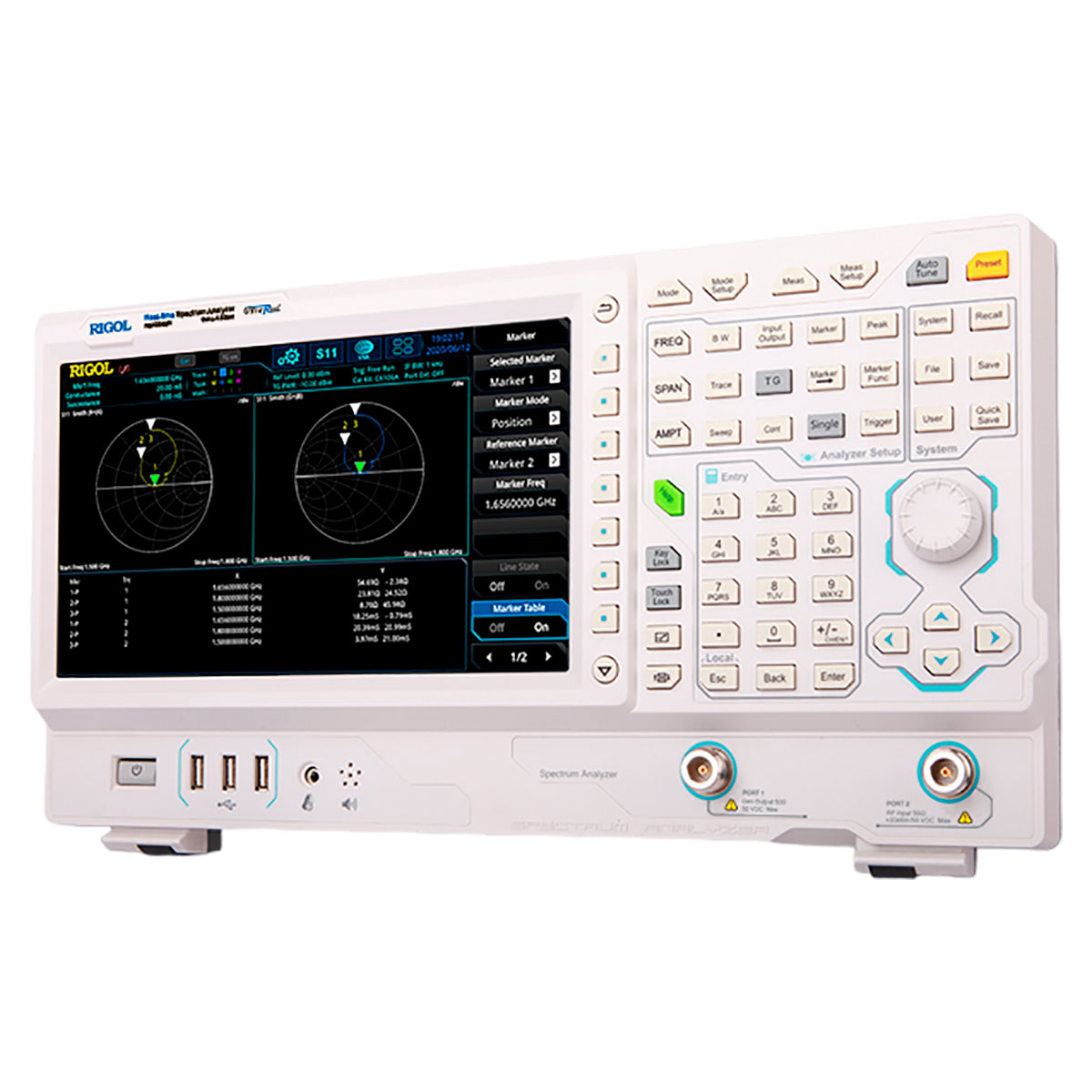

Векторный анализатор цепей
Частотный диапазонот 100 кГц до 1,5 ГГц
Типы измеренийКоэфф. отражения (S11), коэфф. передачи (S21), измерения потерь в кабеле и расстояния до повреждения (DTF)
Полоса измеренияОт 1 кГц до 10 МГц с шагом 1-3-10
Количество точек данныхот 101 до 10001; по умолчанию 201
Типы измеренийпамять, математические операции, запись/очистка, усреднение, удержание максимума, удержание минимума
Количество маркеров8
Калибровкаоткрытая, короткозамкнутая, под нагрузкой, проходная; пользовательский калибровочный комплект
Измерение коэффициента передачи (S21)
Выходная мощность-10 дБм (ном.)
Форматлинейная магнитуда (Lin Mag), логарифмическая магнитуда (Log Mag), фаза, групповая задержка
Диапазон измерения магнитуды-500 G...500 G
Разрешение магнитудыLog: 100f; Lin 1a
Динамический диапазон (S21, RBW=10 кГц, Port1 уровень=0 дБм, логарифмическая магнитуда, Усреднение=50)80 дБ (ном.)
Измерение коэффициента отражения (S11)
Выходная мощность-10 дБм (ном.)
Форматлинейная магнитуда (Lin Mag), логарифмическая магнитуда (Log Mag), фаза, групповая задержка, КСВН
диаграмма Смитта (Lin/Phase, Log/Phase, Real/Imag, R+j*X, G+j*B)
полярная диаграмма (Lin/Phase, Log/Phase, Real/Imag)
Диапазон измерения магнитуды-500 G...500 G
Разрешение магнитудыLog: 100f; Lin 1a
Диапазон измерения КСВН-500 G...500 G
Эффективная направленность S11 ( Log Mag, Average=50)> 40 дБ (ном.) при использовании набора CK106A
Измерение расстояния до неоднородности (DTF)
Выходная мощность0 дБм (ном.)
Форматлинейная магнитуда (Lin Mag), логарифмическая магнитуда (Log Mag), КСВН
Максимальная длина кабеля(8×10E10 м × коэффициент замедления / полоса обзора)
Разрешение определения повреждения(1,5×10E8 м × коэффициент замедления / полоса обзора)
ОкноГаусса, плоская вершина, прямоугольное, Хеннинга, Хэмминга
Коэффициент замедления0.1 ~ 1
Режим анализатора спектра реального времени (RTSA)
Полоса анализа в реальном времени10 МГц, 25 МГц (опция RSA3000-B25), 40 МГц (опция RSA3000-B40)
Мин. длительность для гарантированного захвата сигналов 100% POIмакс. полоса обзора, окно Кайзера , 9,3 мкс
7,82 мкс (опция RSA3000-B25)
7,45 мкс (опция RSA3000-B40)
Тип детекторавыборка, положительный пиковый, отрицательный пиковый, среднего
Количество графиков (трасс)6
Тип окнаХеннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гаусса
RBW для окна Хеннинга (обеспечивает 6 RBW для каждого окна, кроме прямоугольного)
Spanмин. диапазон / Макс. диапазон
40 МГц100 кГц / 3,21 МГц
25 МГц62,8 кГц / 2,01 МГц
10 МГц25,1 кГц / 804 кГц
1 МГц2,51 кГц / 80,4 кГц
100 кГц251 Гц / 8,04 кГц
Максимальная частота дискретизации51,2 Мвыб/сек
Скорость БПФ146,484 БПФ/сек
Количество маркеров8
Разрешение по амплитуде0,01 дБ
Количество точек по частоте801
Время захвата (макс. дискретизация)>156,5 мкс
Амплитудные измерения
Неравномерность АЧХ± 0,5 дБ
Динамический диапазон без паразитных составляющих (SFDR)<-50 дБн/Гц (тип.)
Измерение спектральной плоскости
Диапазон плотностиот 0 до 100% с шагом 0,1%
Минимальная полоса обзора5 кГц
Персистенция32 мс...10 с
Измерение спектрограмм
Глубина памяти8192 точки
Динамический диапазон (охват. Bitmap)200 дБ
Измерение распределения мощности по времени (PVT)
Мин. время захвата187,9 мкс
Макс. время захвата40 с
Источник запускавнешний запуск, внешний 1, внешний 2, мощность, по частотной маске (FMT)
Запуск по частотной маске FMT
Диаграмма запускаспектральная плотность, спектрограмма, обычная, PVT
Разрешение запуска0,5 дБ
Критерии запускавход, выход, внутр, внешн, вход-выход, выход-вход

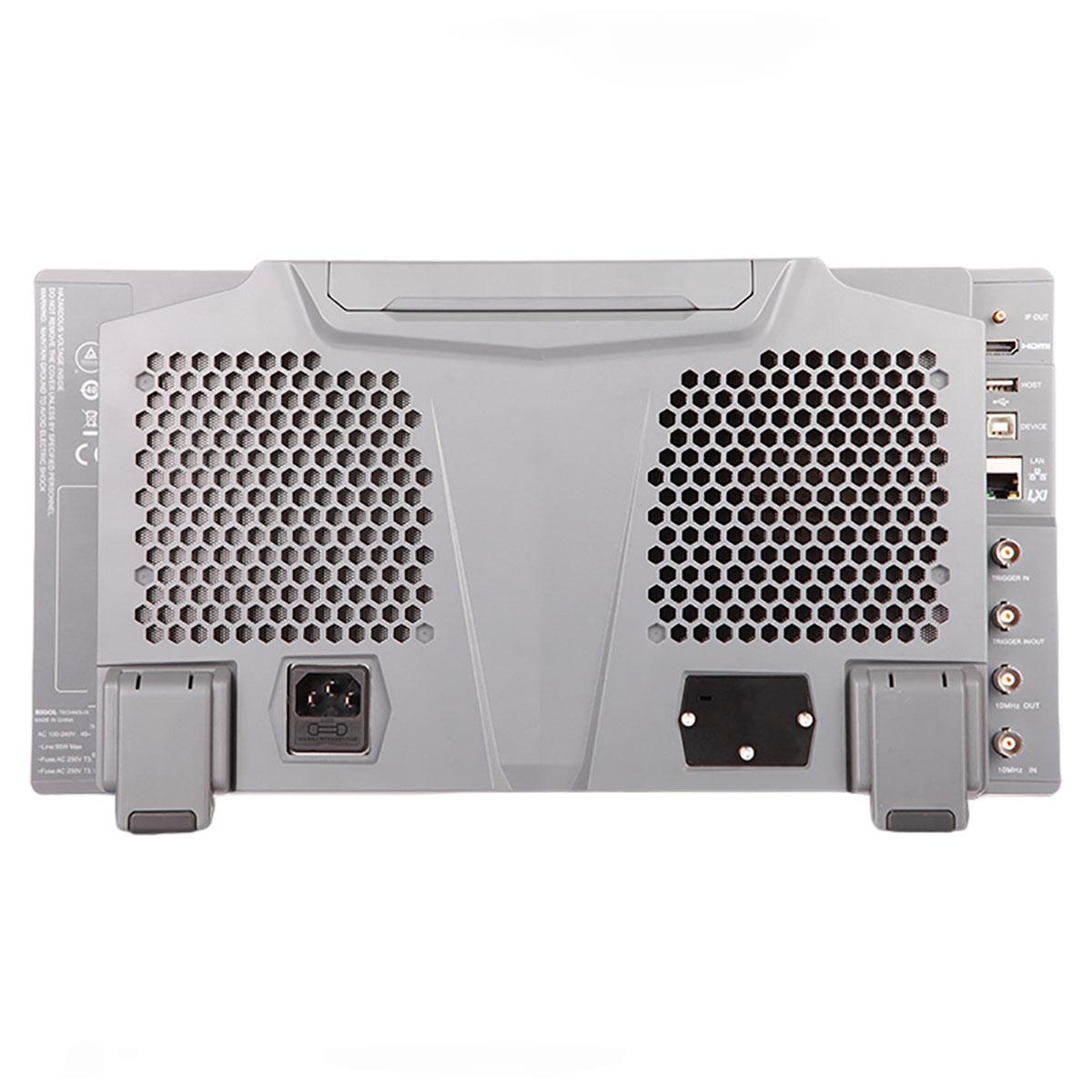

Входы/Выходы
ВЧ входразъем N-типа (female)
импеданс 50 Ом
Вход / Выход внутреннего источника опорного сигналачастота 10 МГц
выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.)
разъем BNC-тип (female)
импеданс 50 Ом
Вход / Выход внешнего источника опорного сигналачастота 10 МГц
выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.)
разъем BNC-тип (female)
импеданс 50 Ом
Вход внешнего запуска 1разъем BNC-тип (female)
импеданс ≥1 кОм
уровень запуска: 5 В TTL уровень
Вход внешнего запуска 2 /Выход синхронизацииРазъем BNC-тип (female)
импеданс ≥1 кОм (вход внешнего запуска 2)
импеданс 50 Ом (выход синхронизации)
уровень запуска: 5 В TTL уровень
Выход ПЧчастота 430 МГц±20 МГц
разъем SMB (male)
импеданс 50 Ом
Общие данные
Дисплей10,1 сенсорный экран, 1024 х 600 пикселей
Памятьвнутренняя: 512 Мб
внешняя: USB-флэш накопитель
ИнтерфейсыUSB, LAN, HDMI
Электропитание220 В, 50 Гц, макс. 90 Вт со всеми опциями
Диапазон рабочих температурот 0 до 50 °C
Габаритные размеры410 x 224 х 135 мм
Масса4,95 кг
